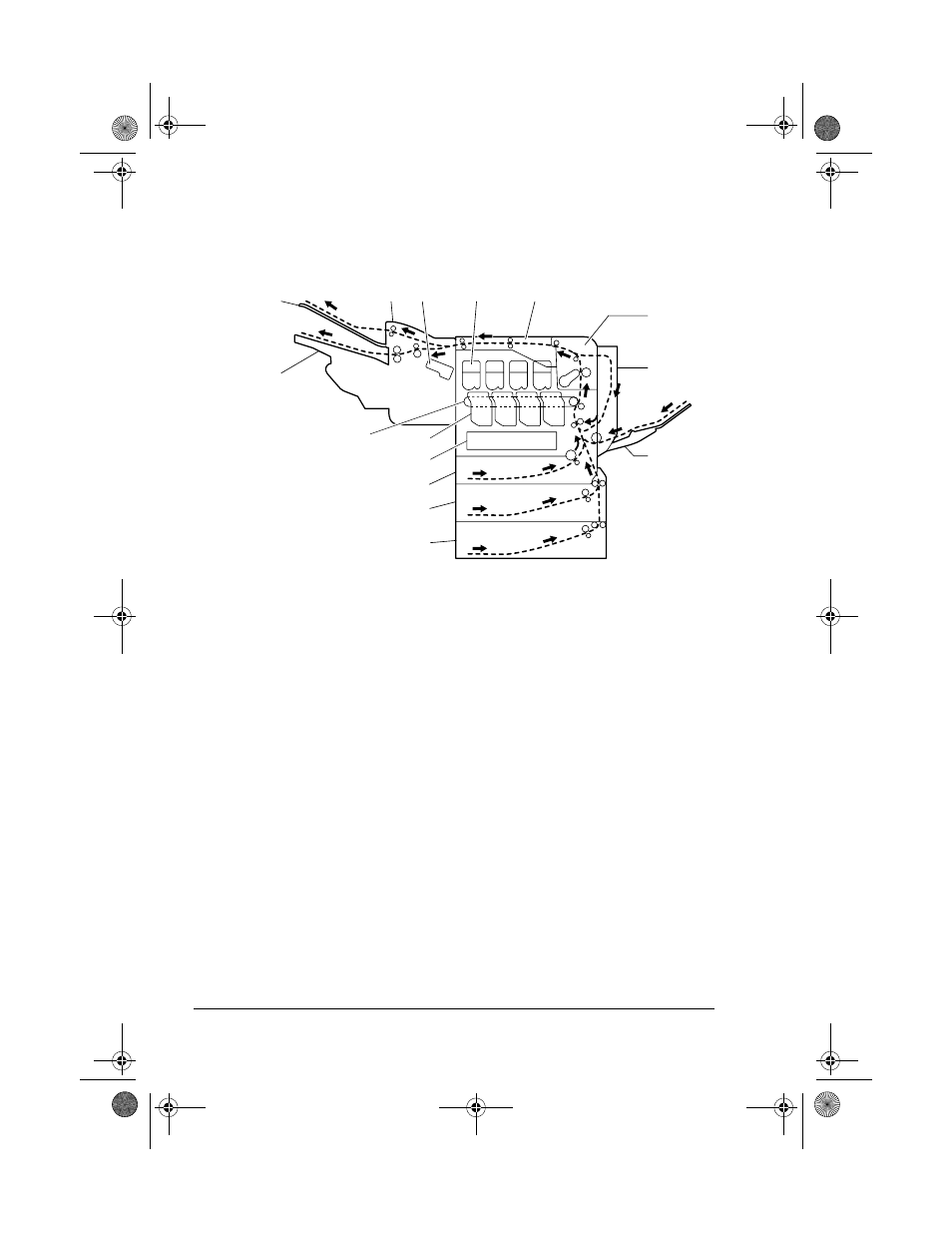

Descripción del recorrido del papel
La descripción del recorrido de los medios de impresión dentro de la
impresora le ayudará a localizar atascamientos
1 Cartucho de tóner 9 Láser
2 Unidad de relé 10 Unidad de impresión
3 Unidad de fijación 11 Unidad de correa de transferen-
cia
4 Unidad dúplex 12 Bandeja principal de entrega
5 Bandeja 1 (bandeja de alimen-
tación manual) 13 Bandeja secundaria de entrega
6 Bandeja 4 (opcional) 14 Unidad engrapadora (opcional)
7 Bandeja 3 (opcional) 15 Grapas
8 Bandeja 2
