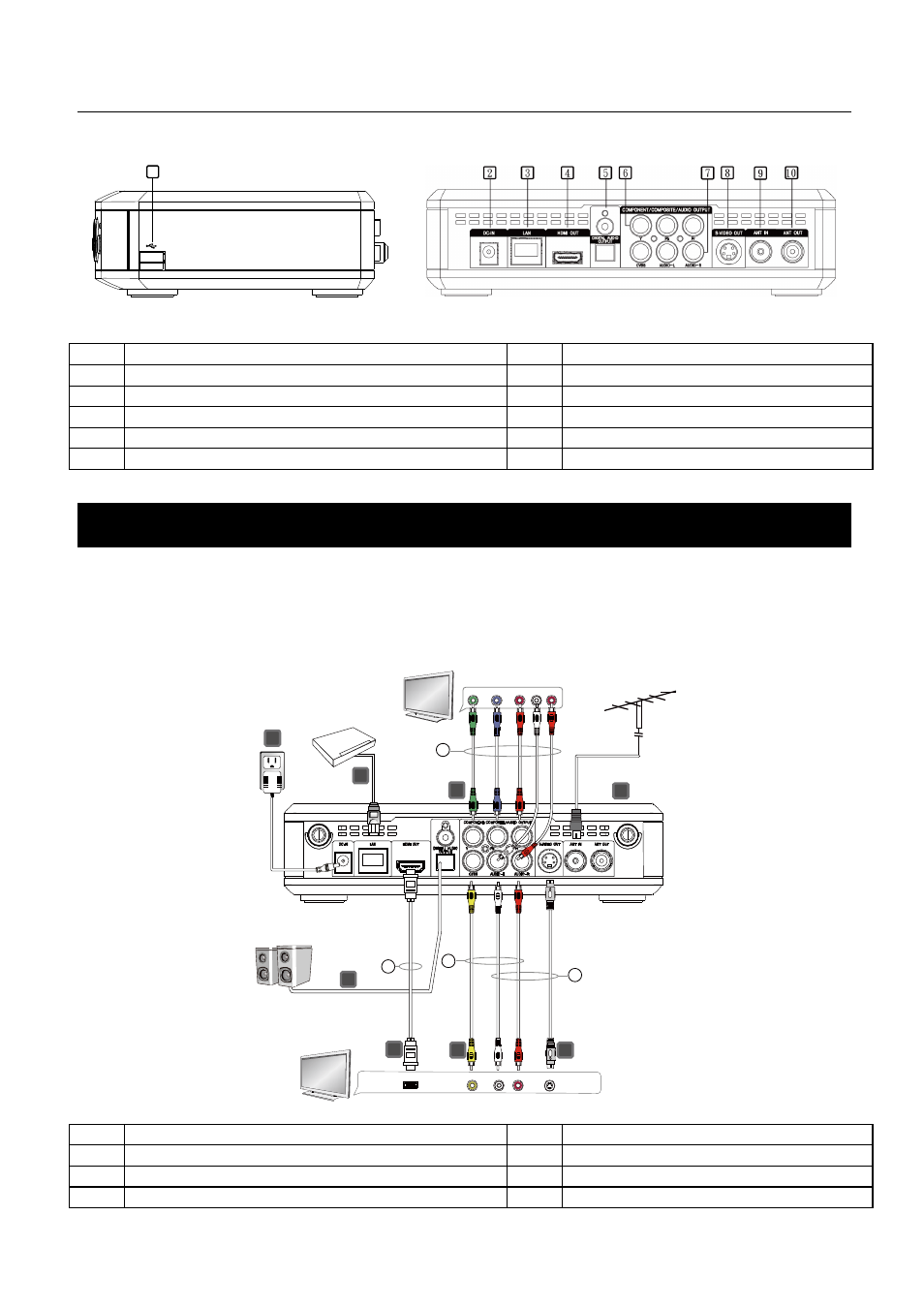

2.3 Puertos de conexión
Los conectores del dispositivo permiten la conexión de su antena de televisión, proyector LCD, memoria USB
externa, disco duro, altavoces, video, fuente de s-video y otros.
1
Panel izquierdo Panel posterior
1.
Puerto USB (Concentrador USB no admitido)
7
Salida de Video Compuesto
2
Adaptador de Alimentación
8
Salida de S-video
3
Puerto Ethernet
9
Entrada de señal de TV
4
Salida HDMI
10
Salida de señal de TV
5
Salida de audio digital
6
Salida de video componente
La sección de Instalación y Configuración provee más información sobre las conexiones de los cables.
Capítulo 3 Instalación y configuración
La figura siguiente muestra las conexiones apropiadas de los cables para instalar AVerLife HD Theater y
conectarlo a un equipo de audio y vídeo. Utilice una de las conexiones (A) (B) (C) (D) para enviar la señal al
dispositivo de visualización. Las conexiones (A) (B) (C) (D) desempeñan la misma función; no utilice más de una
simultáneamente.
S-VIDEO
VIDEO
L-AUDIO-R
Y
Pb/Cb
Pr/Cr
L-AUDIO-R
HDNI
A
B
C
D
2
3
1
4
5
6
7
8
1
Adaptador de alimentación
5
Cable de audio digital (no incluido)
2
Cable LAN (no incluido)
6
Cable de HDMI (no incluido)
3
Cable de componentes
7
Cable compuesto
4 Antena
de
TV(75
Ω) (no incluido)
8
Cable S-video (no incluido)
