3
Conecte el Receptor RF
RJ11
+ + – – + – + –
+
–
+
–
L R
+
–
+
–
+
–
+
–
+
–
+
–
L R
L R
+
–
+
–
+
–
+
– Cable del parlante
Asegúrese de conectar el cable positivo del parlante a la
entrada positiva del mismo, y el cable negativo del
parlante a la entrada negativa del mismo.
Consulte el manual del propietario para obtener ejemplos de
instalación, aplicaciones e instrucciones de seguridad adicionales.
4 5 6 7
9
8
10

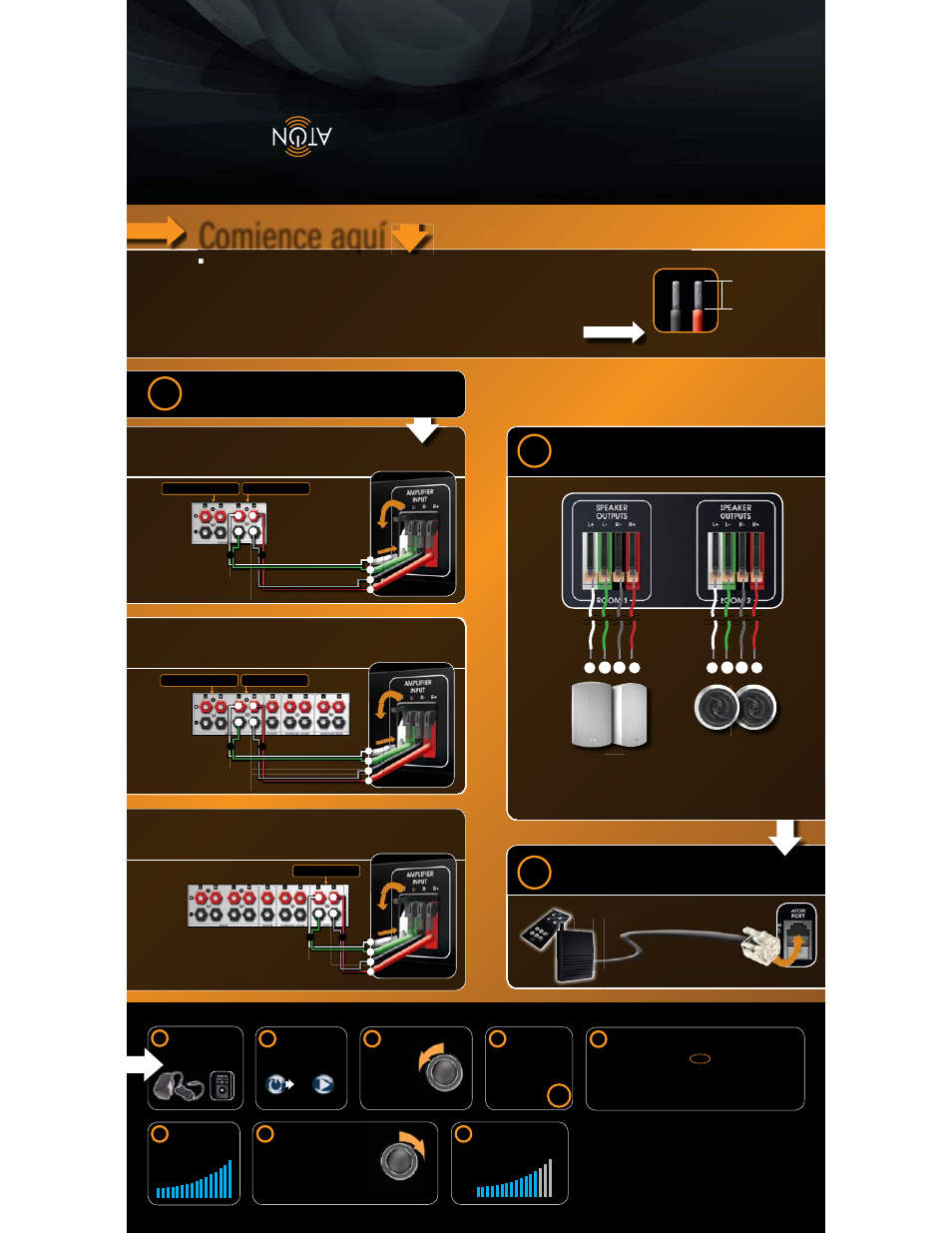

Quick Install Guide
Please consult your owner's manual for additional
installation examples, applications and safety instructions.
s
Conecte todos los cables del parlante (se recomiendan de calibre 16) al DLA2RF. s
Coloque el DLA2RF en el mismo lugar donde se encuentra el Receptor/Amplificador. s
¡Apague el Receptor/Amplificador y asegúrese de que la fuente de alimentación del DLA2RF
esté desenchufada! s
Pele aproximadamente 3/8" (menos de 1 cm) del revestimiento de los extremos de todos
l os cables del parlante.
3/8"
Cable del parlante
Conecte todos los cables del parlante (se recomiendan de calibre 16) al DLA2RF
Comience aquí
A
Recibidor en estéreo con "A/B"
1
Elija el tipo de Receptor/Amplificador
B
Receptor "Home Theater" con "A/B"
C
Receptor "Home Theater" con "Zona 2"
NOTA: Consulte el manual del receptor para obtener ayuda
para activar las salidas de "Zona 2" del parlante.
Conéctelo
a las
terminales
"B" del
parlante.
Conéctelo
a las
terminales
"B" del
parlante.
Conéctelo
a las
terminales
de "Zona 2"
del parlante.
Hacia los parlantes locales Hacia la entrada de DLA
Hacia los parlantes locales Hacia la entrada de DLA
Hacia la entrada de DLA
¡ADVERTENCIA! No conecte los parlantes al DLA2RF que tenga una impedancia menor a la que su receptor/
amplificador soporta. ¡Si lo hace, corre el riesgo de recalentar y dañar tanto el DLA2RF como el receptor/
amplificador! Consulte los manuales del parlante y del receptor/amplificador para obtener información de
impedancia específica.
2
Conecte los parlantes
Conecte el Receptor RF
al puerto
ATON
Enchufe la fuente
de alimentación del
DLA2RF. Ajuste el volumen
del Receptor/
Amplificador
al nivel
más bajo. Encienda el Receptor/
Amplificador y haga
funcionar una fuente de
audio (reproductor de
CD, radio, etc.).
c.). CD
Fuente de
alimentación
Haga funcionar una
fuente de audio
Perilla de volumen del
Receptor/Amplificador
Fije el Receptor/
Amplificador en
modo estéreo y
desactive cualquier
sonido envolvente
o los "Campos de
Sonido" DSP. Si está usando un Receptor con salidas de parlante "A/B":
s s
O BIEN
NOTA: Cuando use la configuración "A+B", el volumen del receptor tendrá que ajustarse
en conformidad.
Cuando el DLA2RF no se esté usando, apague los parlantes "B" y encienda los
parlantes "A" para oír un sonido envolvente/estéreo normal.
11 Por último, encienda cada
sala desde el panel frontal del
DLA2RF y ajuste el volumen a
un nivel agradable. Mientras escuche la sala encendida en
el paso anterior, ajuste lentamente el
volumen del Receptor/Recibidor al
nivel más fuerte que pueda
reproducirse en la sala sin
distorsión ni recortes. Tome nota
del nivel de volumen para usarlo
como referencia en el futuro. Encienda una sala
desde el panel frontal
del DLA2RF y ajuste
el nivel de volumen al
máximo.
Perilla de volumen del
Receptor/Amplificador
Cable del parlante
Cable del parlante
P/N 9900881 Rev: B
!
