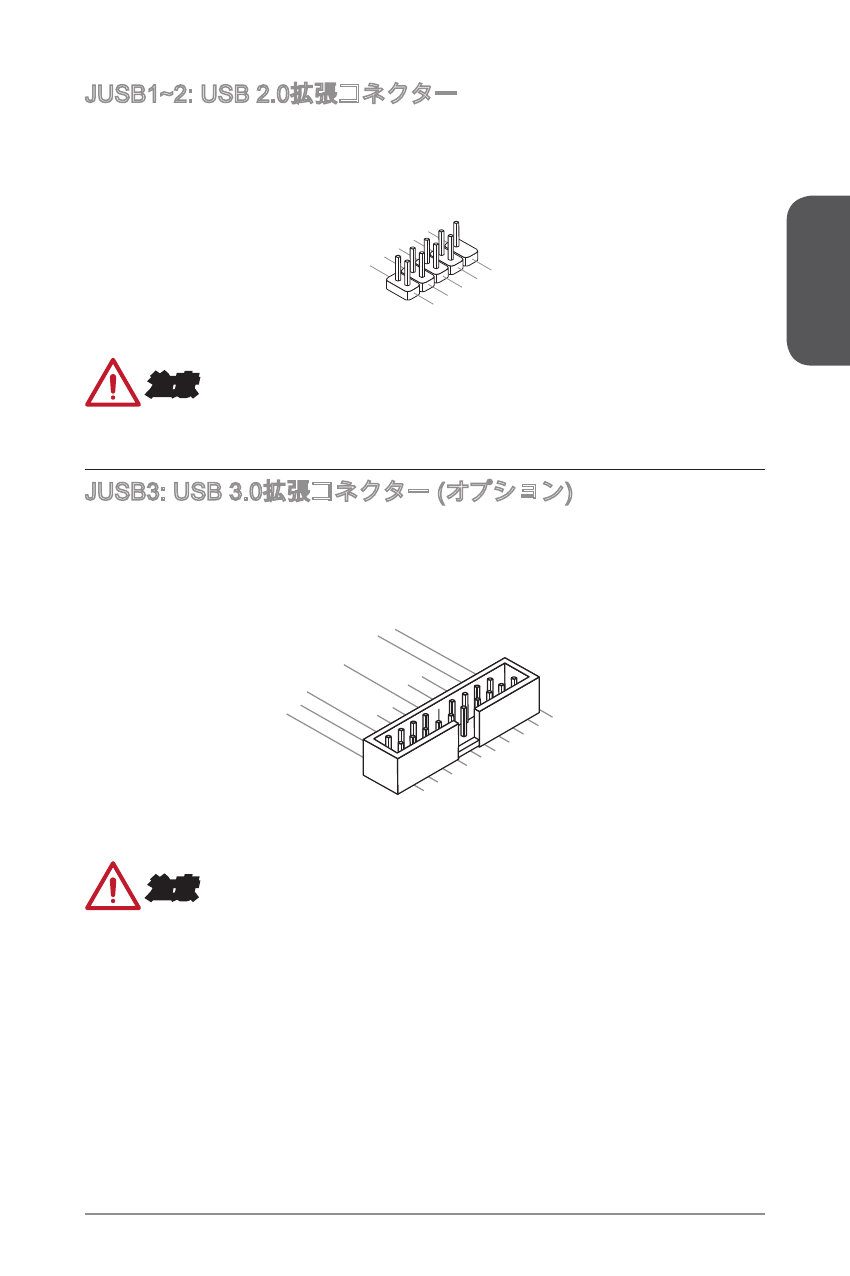

JUSB~2: USB 2.0拡張コネクター
このコネクターは高速USB周辺機器、例えば、外付けUSB HDDやデジタルカメラ、
MP3プレイヤー、プリンタ、モデムなど様々な機器の接続に対応しています。
1.VC
C
3.US
B0-
10.N
C
5.US
B0+
7.Gro
und
9.No
Pin
8.Gro
und
6.US
B1+
4.US
B1-
2.VC
C
注意
VCCピンとGNDピンは必ず接続してください。接続しない場合、機器に重大な損傷
を及ぼす恐れがあります。
JUSB3: USB 3.0拡張コネクター (オプション)
USB 3.0ポートはUSB 2.0デバイスと併用できます。データ転送速度は最大5Gbit/sま
でをサポートします (超高速)。
5.US
B3_T
X_C
_DN
4.Gro
und
3.US
B3_R
X_D
P
2.US
B3_R
X_D
N
1.Po
wer
10.G
roun
d
9.
+
USB
2.0
8.
-
USB
2.0
7.Gro
und
6.US
B3_T
X_C
_DP
20.N
o Pin
19.P
ower
18.U
SB3_
RX_D
N
17.U
SB3_
RX_D
P
16.G
roun
d
15.U
SB3_
TX_C
_DN
14.U
SB3_
TX_C
_DP
13.G
roun
d
12.U
SB2.0
-
11.
+
USB
2.0
注意
VCCピンとGNDピンは必ず接続してください。接続しない場合、機器に重大な損
傷を及ぼす恐れがあります。
USB 3.0デバイスを使用前に、必ずUSB 3.0ケーブルでデバイスをUSB 3.0ポート
に接続します。
•
•
