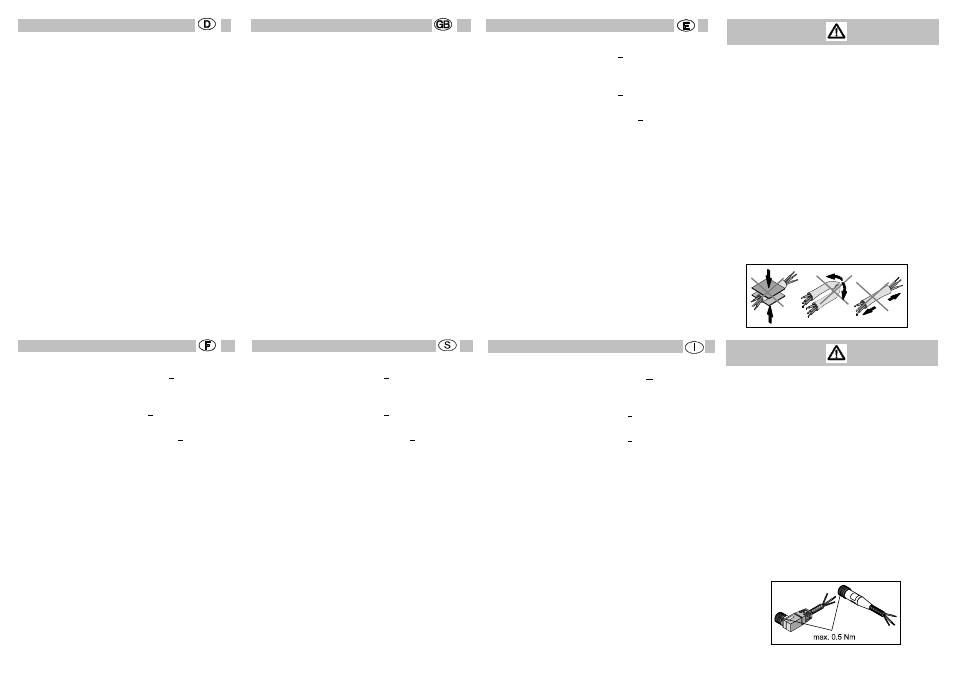

Technische Daten
Betriebsspannungsbereich DC 10 ... 30 V (=Ub)
Max. zul. Restwelligkeit ≤ 10% Ub
Max. zul. Schaltstrom 100 mA
Max. zul. Schaltleistung 3 W (ohmsche Last)
Reststrom ≤ 10 µ A
Schaltbare Kapazität 100 nF
Schaltzeit Ein: ≤ 0,5 ms
Aus: 10 ... 25 ms
Kurzschlussfestigkeit ja
Verpolungsfestigkeit ja
Umgebungstemperatur -20° C ... +60° C
Lagertemperatur -20° C ... +70° C
Schutzart*) IP 65/67 nach
EN 60 529
CE-Kennzeichnung nach EN 60947-5-2,
EN 50 081-1
Gehäusewerkstoffe TPU, Al, St
Kontakte Messing (vergoldet)
*)bei richtig montierter Dose mit Kabel
Datos técnicos
Tensión de funcionamiento DC 10 ... 30 V (=Ub)
Rizado residual máximo. < 10% Ub
Corriente de conmut. máx. 100 mA
Carga máxima 3 W (carga Òhmica)
Corriente residual < 10 µ A
Capacidad de interrupción 100 nF
Tiempo de respuesta on: < 0,5 ms
off: 10 ... 25 ms
Protección contra cortocircuito si
Protec. contra polaridad inversa si
Temperatura ambiente -20° C ... +60° C
Temperatura de almacen. -20° C ... +70° C
Tipo de protección *) IP 65/67 según
EN 60529
Marcado CE según EN 60947-5-2 y
EN 50 081-1
Materiales del cuerpo TPU, Al, acero
Contactos Latón dorado
*) con la clavija correctamente montada
Verwenden Sie nur Netzteile, die eine sichere
elektrische Trennung der Betriebsspannung nach
IEC 742/EN 60742/VDE 0551 mit mindest. 4 kV
Isolationsfestigkeit gewährleisten. Schaltnetzteile
sind zulässig, wenn sie die sichere Trennung im
Sinne der EN 60950/VDE 0805 gewährleisten.
Use only power units with guarantee reliable
electrical isolation of the operating voltages as per
IEC 742/EN 60472/VDE 0551 with at least
4 kV isolation resistance. Switch power packs are
permitted providing they guarantee reliable isolation
as per EN 60950/VDE 0805.
Utilizar sólo fuentes de alimentación que garanticen
un aislamiento fiable de las tensiones de
alimentación según IEC 742/EN 60742/VDE 0551
con una resistencia de aislamiento de por lo menos
4 kV. Pueden utilizarse fuentes de alimentación
conmutadas, siempre que garanticen un
aislamiento fiable según EN 60950/VDE 0805.
N'utiliser que des blocs d'alimentation isolés selon
la norme IEC 742/EN 60742 / VDE 0551
garantissant une tension d'isolement de 4 kV min.
Les alimentations à découpage sont autorisées
lorsque leur isolement répond à la norme EN
60950/VDE 0805.
Använd endast nätdel som garanterar en säker
elektrisk isolering av driftsspänningen enligt IEC
742/EN 60742/VDE 0551 med minst 4 kV
isolationshåll-fasthet. Kopplingsnät-delar är tillåtna
om de garanterar säker isolering i enlighet med EN
60950/VDE 0805.
Utilizzare esclusivamente alimentatori in grado di
garantire un sezionamento elettrico sicuro della
tensione di esercizio a norme IEC 742/EN
60742/VDE 0551 con una resistenza minima di
isolamento di 4 kV. E' ammesso l'impiego di gruppi
di alimentazione tipo "Chopper” solamente se in
grado di garantire un sezionamento sicuro ai sensi
della normativa EN 60950/VDE 0805
Caractéristiques techniques
Plage de tension de service DC 10 à 30 V (=Ub)
Ondulation résiduelle. adm. max. < 10% Ub
Courant de commut. adm. max. 100 mA
Puissance de commut. adm. 3 W (charge résist.)
Courant résiduelle < 10 µ A
Charge capacitive commut. 100 nF
Temps de réponse activé : < 0,5 ms
désact : 10 ... 25 ms
Protection c. courts-circuits oui
Protection contre une inversion
de polarité
oui
Température ambiante -20° C à +60° C
Température de stockage -20° C à +70° C
Indice de protection *) IP 65/67 selon norme
EN 60 529
Conformité CE selon EN 60947-5-2 et
EN 50 081-1
Matériaux du boitier TPU, Al, acier
Contacts Laiton dorés
*) pour un montage correct du connecteur sur le câble
Tekniska data
Arbetsspänning DC 10 ... 30 V (=Ub)
Max. tillåten rippel < 10% Ub
Max. tillåten kopplingsström 100 mA
Max. tillåten kopplingseffekt 3 W (Ohmsk last)
Restström < 10 µ A
Kopplingskapacitet 100 nF
Reaktionstid till: < 0,5 ms
från: 10 ... 25 ms
Kortslutningssäker ja
Polvändningsskydd ja
Omgivningstemperatur -20° C ... +60° C
Lagringstemperatur -20° C ... +70° C
Skyddsklass *) IP 65/67 enligt
EN 60 529
CE-märkning enligt EN 60947-5-2 et
EN 50 081-1
Husmaterialer TPU,Al, st
Kontakter (guldplätering) Mässing
*) vid korrekt monterad kontakt med kabel
Dati tecnici
Tensione di azionamento DC 10 ... 30 V (=Ub)
Ondulazione residua (Ripple) max. < 10% Ub
Corrente di azionamento max. 100 mA
Potere di rottura max. 3 W (carico ohmico)
Corrente residua < 10 µ A
Capacità di commutazione 100 nF
Tempi di commut. - azionam.
- disazionam
< 0,5 ms
10 ... 25 ms
Protezione c. corto circuito sì
Protez. contra invers.di polarità sì
Temperatura ambiente -20° C ... +60° C
Temperatura di stoccaggio -20° C ... +70° C
Grado di protezione *) IP 65/67 a norme
EN 60 529
Marchio CE a norme EN 60947-5-2 e
EN 50 081-1
Materiali corpo TPU, Al, acciaio
Contatti ottone dorati
*) Con connettore e cavo correttamente installati
Technical data
Operating voltage range DC 10 ... 30 V (=Vb)
Max. residual ripple ≤ 10% Vb
Max. switching current 100 mA
Max. switching output 3 W (ohmic load)
Residual current ≤ 10 µ A
Switchable capacity 100 nF
Switching time On: ≤ 0.5 ms
Off: 10 ... 25 ms
Short-circuit-proof yes
Polarity-reversal protection yes
Ambient temperature -20° C ... +60° C
Storage temperature -20° C ... +70° C
Protection class*) IP 65/67 as per
EN 60 529
CE symbol as per EN 60947-5-2 and
EN 50 081-1
Housing materials TPU, Al, St
Contacts brass, gold-plated
*) with correctly fitted socket with cable
