14
D
OUT an. Benutzen Sie Teflonband, um einen luftdichten
Abschluss sicherzustellen. Schließen Sie die Leitung mit einem
Schnellverbinder oder etwas Ähnlichem ab.
Achten Sie darauf, dass die Befestigungsflansche von
•
Luftfiltertopf (9) und Öltopf (7) fest angeschraubt sind.
Schalten Sie den Kompressor ein und suchen Sie nach
•
Undichtigkeiten. Beheben Sie etwaige Undichtigkeiten, bevor
Sie fortfahren.
Öltopf füllen
Benutzen Sie einen 6mm Innensechskantschlüssel zur
•
Entfernung des Verschlusses der Öleinfüllöffnung (6). Dieser ist
mit OIL gekennzeichnet.
Füllen Sie den Topf vorsichtig mit geeignetem
•
Druckluftsystem-Öl bis zu einer Höhe von maximal 80% des
Topfs. Fragen Sie Ihren Luftwerkzeughändler danach, welches
Öl für Ihr Werkzeug empfohlen wird. BENUTZEN SIE UNTER
KEINEN UMSTÄNDEN GEWÖHNLICHES MOTORÖL.
Bringen Sie den Verschluss der Öleinfüllöffnung mit dem
•
Innensechskantschlüssel wieder an.
betrieb
Schalten Sie den Kompressor ein.
•
Luftdruck einstellen
Ziehen Sie den Regler-Einstellknopf (1) nach oben.
•
Stellen Sie den Luftdruck so ein, dass er den Anforderungen
•
des benutzten Luftwerkzeugs entspricht (Herstellerangaben
beachten).
Drehen Sie den Knopf gegen den Uhrzeigersinn, um den
•
Luftdruck zu verringern.
Drehen Sie den Knopf im Uhrzeigersinn, um den Luftdruck zu
•
erhöhen.
Wird der gewünschte Druck am Luftdruckmesser (10)
•
angezeigt, drücken Sie den Regler-Einstellknopf (1) nach
unten, um ihn in seiner Stellung zu fixieren.
Öltropfen einstellen
Stellen Sie die Ölabgabe so ein, dass sie den Anforderungen
•
des benutzten Luftwerkzeugs entspricht (Herstellerangaben
beachten).
Nehmen Sie einen Schraubendreher und drehen Sie das
•
Öl-Einstellventil (3) gegen den Uhrzeigersinn, die Ölmenge zu
erhöhen, und im Uhrzeigersinn, um die Ölmenge zu verringern.
Bitte beachten: Falls Sie nach dem Einstellen der Ölabgabe
•
den Luftdruck erhöhen, wird mehr Öl abgegeben. Falls Sie den
Luftdruck verringern, wird weniger Öl abgegeben.
Wartung
WARNHINWEIS: Stellen Sie sicher, dass der Druck vollständig
•
aus dem Luftsystem abgelassen und der Kompressor
ausgeschaltet wurde, bevor Sie Wartungsarbeiten durchführen.
Im Luftfiltertopf (9) sammelt sich Feuchtigkeit und Schmutz.
•
Daher sollte er regelmäßig entleert werden:
Ziehen Sie das Entwässerungsventil (8) nach unten, bis
•
sämtliche Flüssigkeit entwichen ist.
HINWEIS: Lassen Sie die Flüssigkeit im Luftfiltertopf nie den
•
außen am Topf markierten Höchststand für angesammelte
Flüssigkeit übersteigen
.
Regelmäßig Luftfiltertopf abnehmen und reinigen:
Schrauben Sie vorsichtig den Schließring des Luftfiltertopfs ab.
•
Waschen Sie den Topf in warmem Wasser mit einem milden
•
Reinigungsmittel. Benutzen Sie keine Chemikalien oder
Lösemittel. Spülen und trocknen Sie den Topf gründlich mit
einem sauberen, trockenen und fusselfreien Lappen, bevor Sie
ihn wieder anbringen.
Wischen Sie das Gerät von außen mit einem weichen,
•
feuchten Lappen sauber.
Vor jedem Einsatz:
Kontrollieren Sie den Ölstand im Öltopf (7) und füllen Sie bei
•
Bedarf bis maximal 80% auf (siehe oben unter „Öltopf füllen“.)
Lassen Sie den Ölstand nicht unter 20% sinken.
•
Untersuchen Sie das Gerät und die Luftschläuche auf
•
Verschleiß und Beschädigungen und erneuern Sie nach Bedarf.
Benutzen Sie keine beschädigten oder undichten Schläuche.
Zusammenbau
Die Montagehalterung (2) und den Sicherungsring gemäß Abb.
•
1 montieren. Den Sicherungsring im Uhrzeigersinn drehen, um
die Gewinde anzuziehen.
Den Druckmesser (4) gemäß Abb. 1 in die Gewindebohrung
•
des Reglerkörpers einführen und im Uhrzeigersinn
drehen. HINWEIS: Darauf achten, dass die Gewinde nicht
gegeneinander verkantet sind. Anfangs vorsichtig drehen.

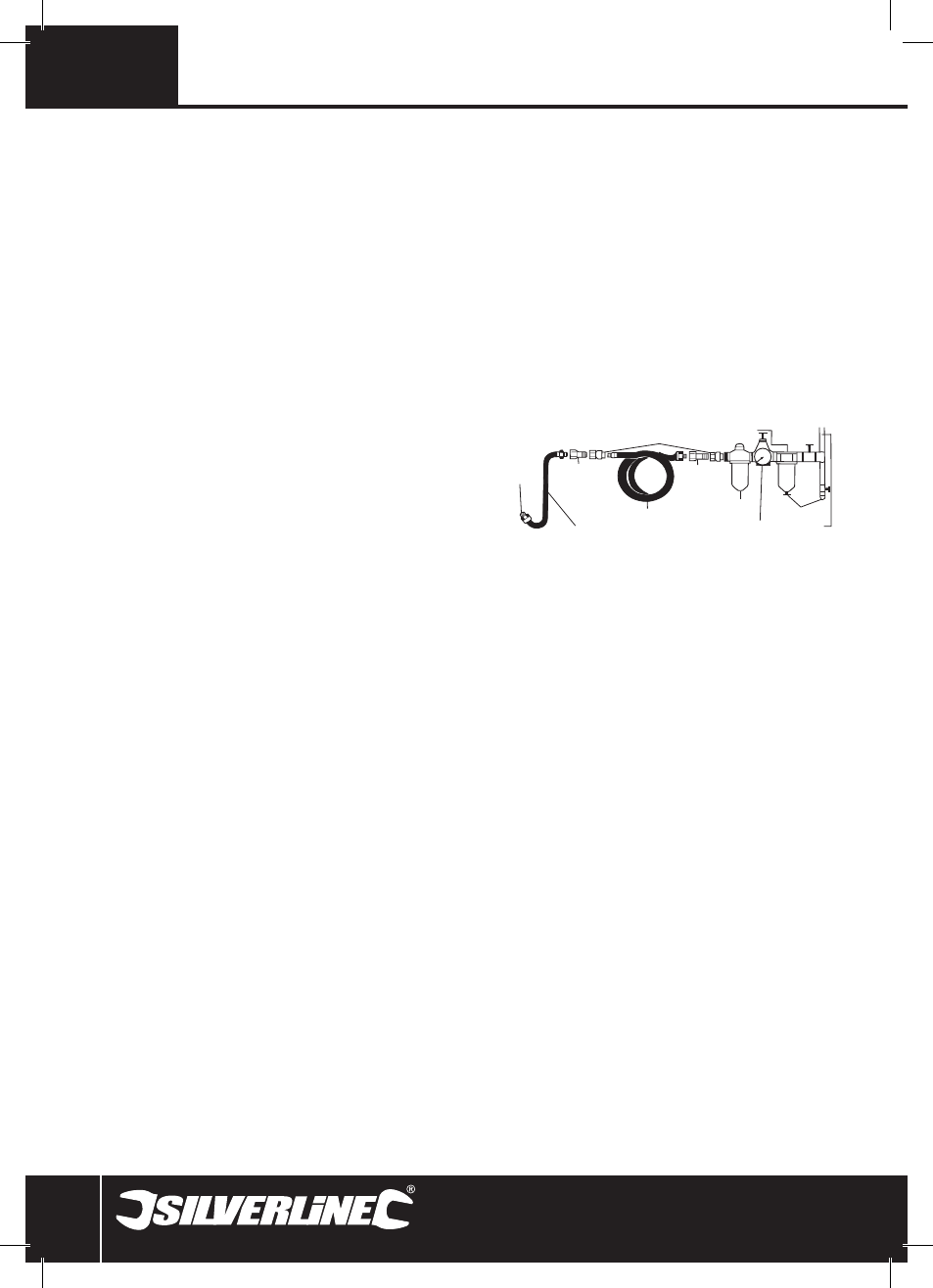

Abb. 2
TO YOUR
AIR TOOL
LEADER HOSE
NIPPLE
QUICK COUPLER
WATER SEPARATION
OILER
NIPPLE
REGULATOR
DRAIN DAILY
AIR SUPPLY
RECOIL HOSE
