Schema electrique – Nilfisk-ALTO SCRUBTEC 343E User Manual
Page 29
909 6315 000(4)2009-11 A
SCRUBTEC 343E
9
MANUEL OPERATEUR
FRANÇAIS

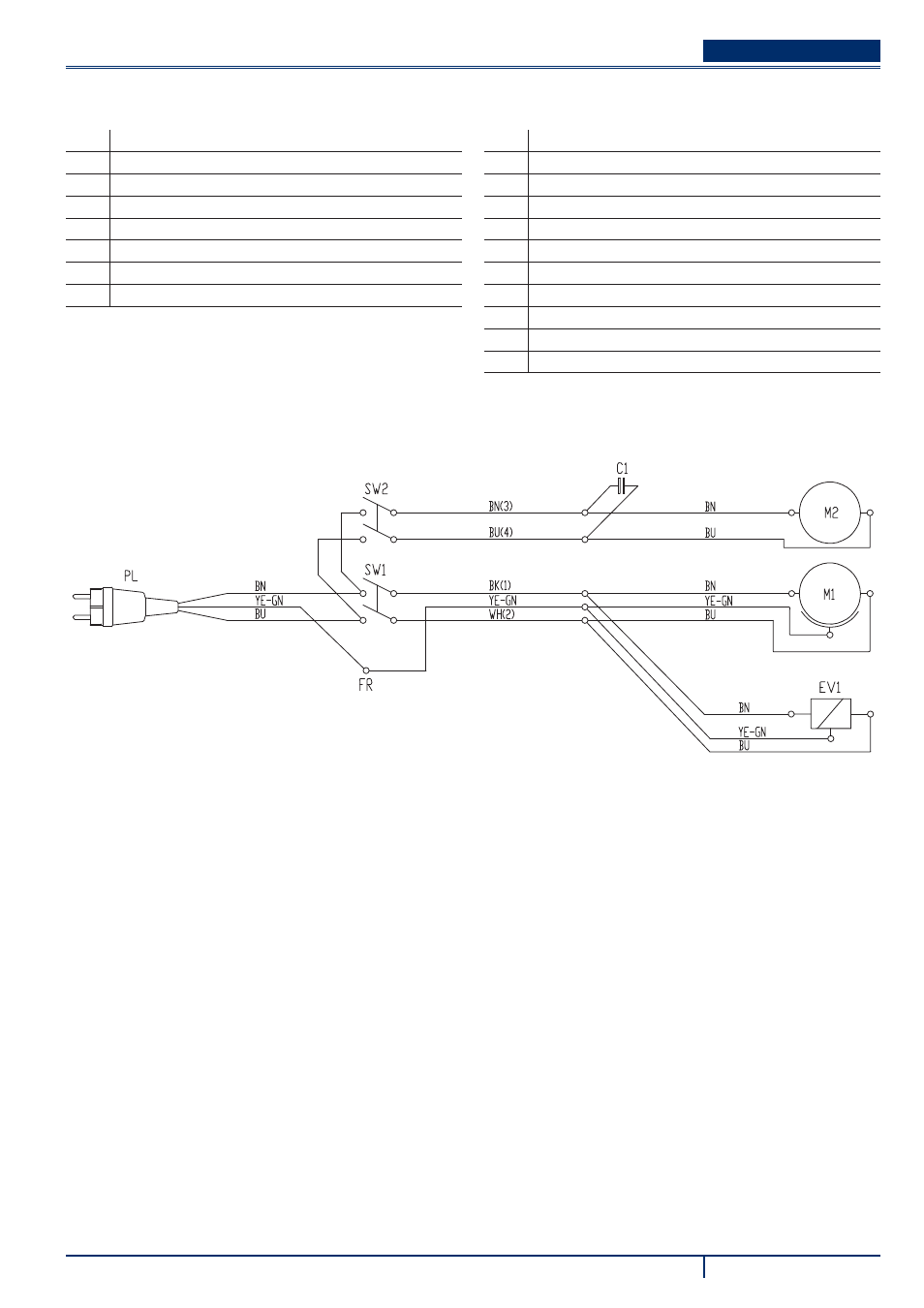

SCHEMA ELECTRIQUE
Légende
C1
Suppresseur
EV1
Electrovanne eau
FR
Cadre
M1
Moteur brosse / plateau support disque
M2
Moteur système d’aspiration
PL
Fiche
SW1
Interrupteur brosse / plateau support disque
SW2
Interrupteur système d’aspiration
Codes des couleurs
BK
Noir
BU
Bleu
BN
Marron
GN
Vert
GY
Gris
OG
Orange
PK
Rose
RD
Rouge
VT
Violet
WH
Blanc
YE
Jaune
S310239A
