29
2 2 / / INSTALACIÓN DE SU APARATO ES

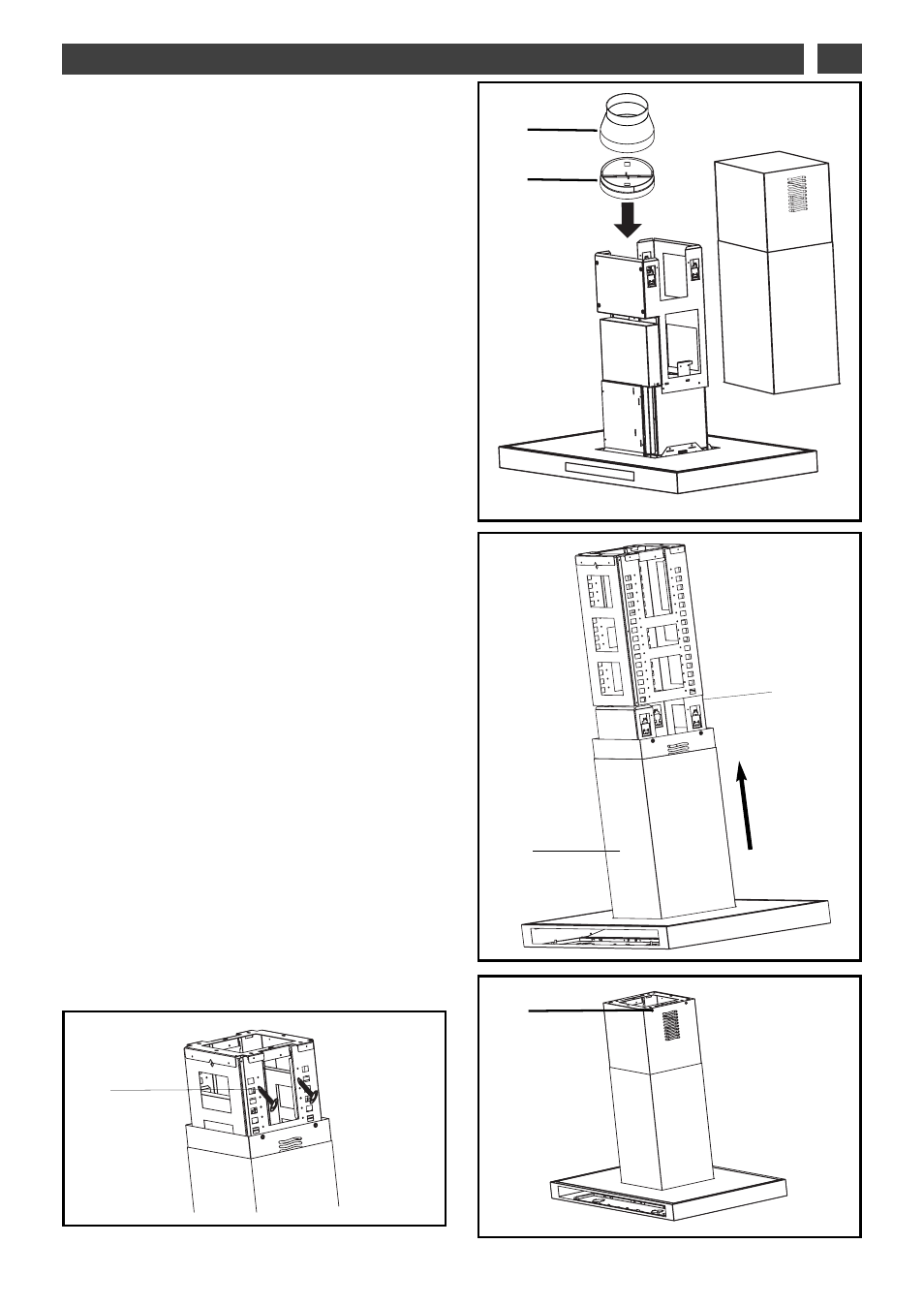

fig. 5
A
B
A
B
fig. 6
D
fig. 8
C
fig. 7
— En modo evacuación exterior, instale la vál-
vula de retención sobre la salida del motor
(fig. 5-B). Esta válvula de retención permite
obstruir la entrada de aire proveniente del
exterior.
— En el caso de un conducto de diámetro de
125mm, utilice el adaptador suministrado (fig.
5-A).
Si su conducto exterior es inferior a 125mm,
es obligatorio conectar su campana en modo
reciclaje.
— Encaje el extremo del conducto sobre la
salida del motor (para el modo reciclaje) o
sobre la válvula (para el modo evacuación).
— Disponga sus chimeneas (fig.6-A) poniendo
cuidado al situar las entradas de aire hacia
arriba de manera que sean visibles si está en
modo reciclaje.
— Presione sobre la parte más alta (B) para
insertar la campana en el soporte chimenea.
— Desde la primera ranura (1er clic) la campa-
na es sustentada.
— Puede regular la altura de su aparato empu-
jándola hacia el techo (70 cm como mínimo
por encima de su superficie de cocina).
— A la altura fijada, s
su ujje ette e iim mp pe erra attiiv va am me en ntte e e ell
p prro od du uc ctto o c co on n llo os s 4 4 tto orrn niillllo os s s su um miin niis sttrra ad do os s
(fig.7-C).
— A continuación mantenga subida la chime-
nea interior y atornille los 4 tornillos (fig.8-D).
