/ INSTALLATION DE VOTRE APPAREIL
FR
— En mode évacuation extérieure, montez le cla-
pet anti-retour sur la sortie du moteur (fig. 5-B) .
Ce clapet anti-retour permet d'obstruer l'entrée
d'air venant de l'extérieur.
— Dans le cas d’une gaine diamètre 125 mm, uti-
lisez l’adaptateur fourni (fig. 5-A).
Si votre gaine extérieure est inférieure à 125 mm,
il est obligatoire de raccorder votre hotte en
mode recyclage.
— Emboîtez l’extrémité de la gaine sur la sortie
moteur (pour le mode recyclage) ou sur le clapet
anti-retour (pour le mode évacuation).
— Posez vos cheminées (fig.6-A) en prenant soin
de placer les ouïes vers le haut de manière à ce
qu’elles soient visibles si vous êtes en mode
recyclage.
— Appuyez vous sur la partie la plus haute (B)
pour insérer la hotte dans le support cheminée.
— Dés le premier cran (1er clic) la hotte est main-
tenue.
— Vous pouvez ensuite régler la hauteur de votre
appareil, en la poussant vers le plafond (70cm
minimum au de dessus de votre table de cuis-
son).
— A la hauteur retenue , b
brriid
de
ez
z iim
mp
pé
érra
attiiv
ve
em
me
en
ntt lle
e
p
prro
od
du
uiitt a
av
ve
ec
c lle
es
s 4
4 v
viis
s ffo
ou
urrn
niie
es
s (fig.7-C).
— Remontez ensuite la cheminée intérieure et vis-
sez les 4 vis (fig.8-D).

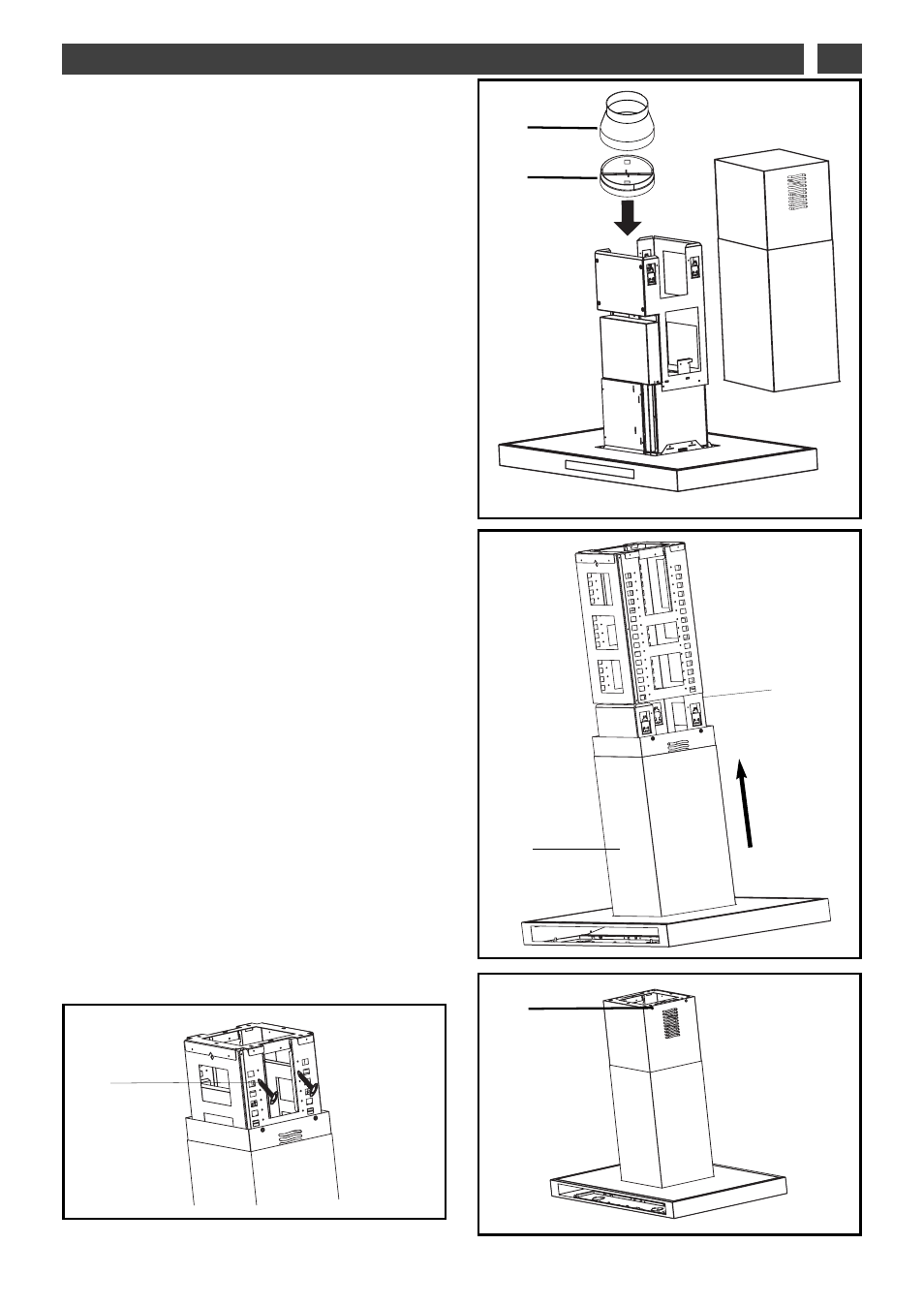

fig. 5
A
B
A
B
fig. 6
C
D
fig. 7
fig. 8
