ITALIANO
A05-17AM-D01 - A05-17BM-D03 – A05-19BM-D02_X02
Modalità
Risoluz.
(punti x linee)
Freq.Orizz.
(KHz)
Freq.Vert.
(Hz)
Note
1 VGA 640x350 31.5 70 Non interlacc.
2 VGA 720x400 31.5 70 Non interlacc.
3 VGA 640x480 31.5 60 Non interlacc.
4 VESA/75 640x480 37.5 75 Non interlacc.
5 VESA/60 800x600 37.9 60 Non interlacc.
6 VESA/75 800x600 46.9 75 Non interlacc.
7 VESA/60 1024x768 48.4 60 Non interlacc.
8 VESA/70 1024x768 56.5 70 Non interlacc.
9 VESA/75 1024x768 60.0 75 Non interlacc.
10 VESA/60 1280x1024 64.0 60 Non interlacc.
11 VESA/75 1280x1024 80.0 75 Non interlacc.

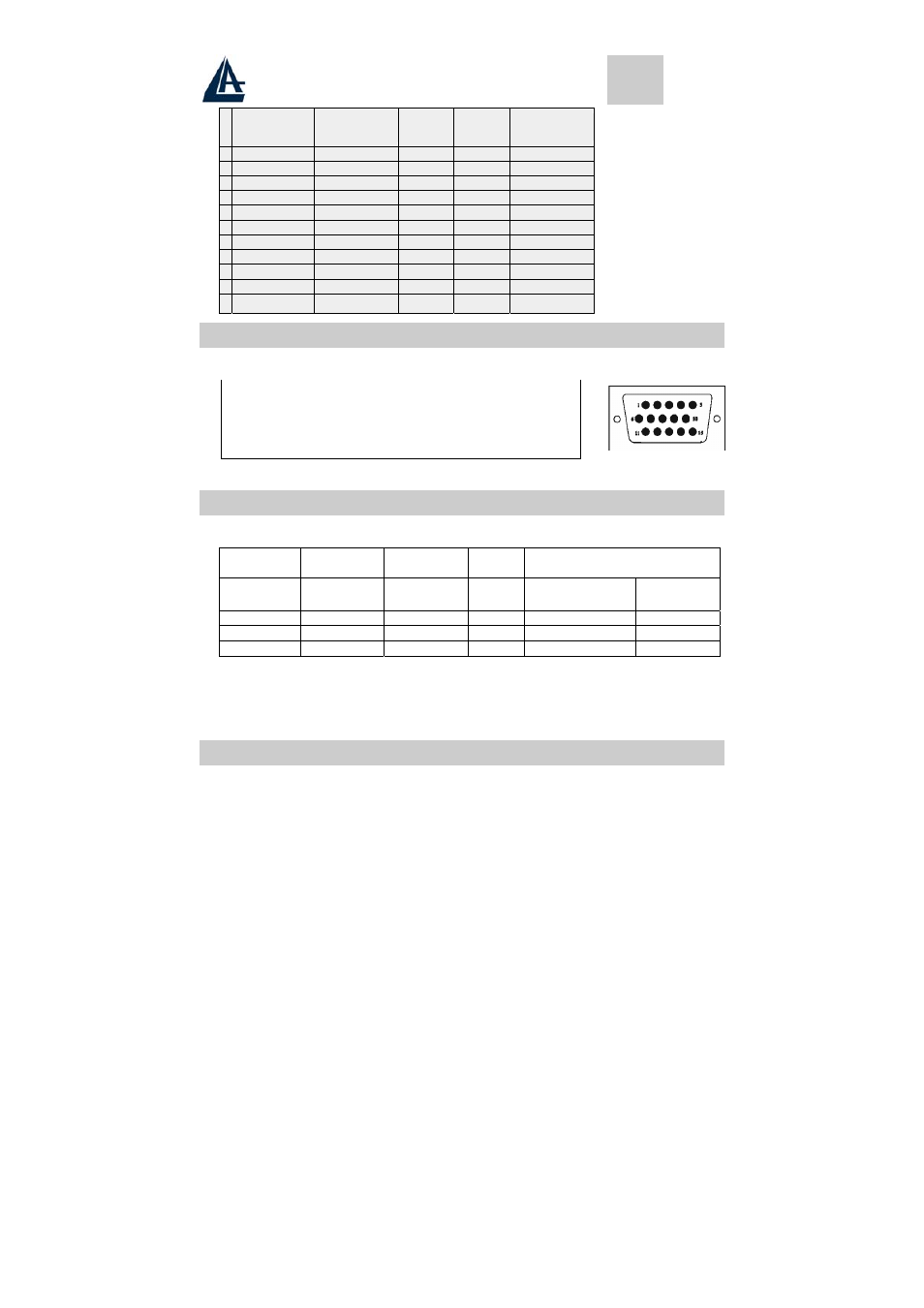

17 Piedinatura del cavo segnale VGA
Per collegare adattatori grafici VGA, 8514A o IBM compatibili, utilizzate un mini cavo maschio di tipo D a
15 pin.
1 Video Rosso 6 Rosso Terra 11 Terra
2 Video Verde 7 Verde Terra
G d
12 Data/I/O
3 Video Blu 8 Blu Terra 13 Sincro Orizz.
4 Terra 9 Non utilizzato 14 Sincro Vert.
5 Non utilizzato 10 Sync Terra 15 Ingresso Clock
18 Funzioni per il risparmio energetico
Quando si attiva la funzione di risparmio energetico, l’indicatore LED di alimentazione passerà da verde
a rosso. La funzione di risparmio energetico si configura secondo le seguenti modalità VESA:
Modalità
Sincroniz.
Orizz.
Sincroniz.
Vert.
LED Consumo energetico
Normale Acceso Acceso Verde < 40 W A05-17AM-D01
A05-17BM.D03
< 45 W
A05-19BM-D02
Stand-by Spento Acceso Rosso < 3 W < 3 W
Sospeso Acceso Spento Rosso < 3 W < 3 W
Spento Spento Spento Rosso < 3 W < 3 W
Il monitor utilizza i segnali di sincronizzazione orizzontale e verticale per decidere in quale modalità entrare.
La funzione di risparmio energetico del monitor spegne automaticamente la sincronizzazione orizzontale e
verticale se non vi è alcun segnale proveniente dal computer per un periodo. Per utilizzare questa funzione,
vi serve un PC verde omologato alle funzioni di risparmio energetico VESA o un programma per rilevare
segnali provenienti dal computer, per esempio dalla tastiera o dal mouse.
19 Regolazione del tempo
La regolazione del tempo viene operata dal programma che sta girando nel computer. Per soddisfare i
requisiti menzionati nel NUTEK 803299/94, il tempo totale di inattività prima di entrare nella funzione di
risparmio energetico A2(VESA spento) non deve essere regolato a più di 70 minuti. Vi raccomandiamo
di spegnere il monitor quando avete intenzione di non utilizzarlo per un po’ di tempo.
