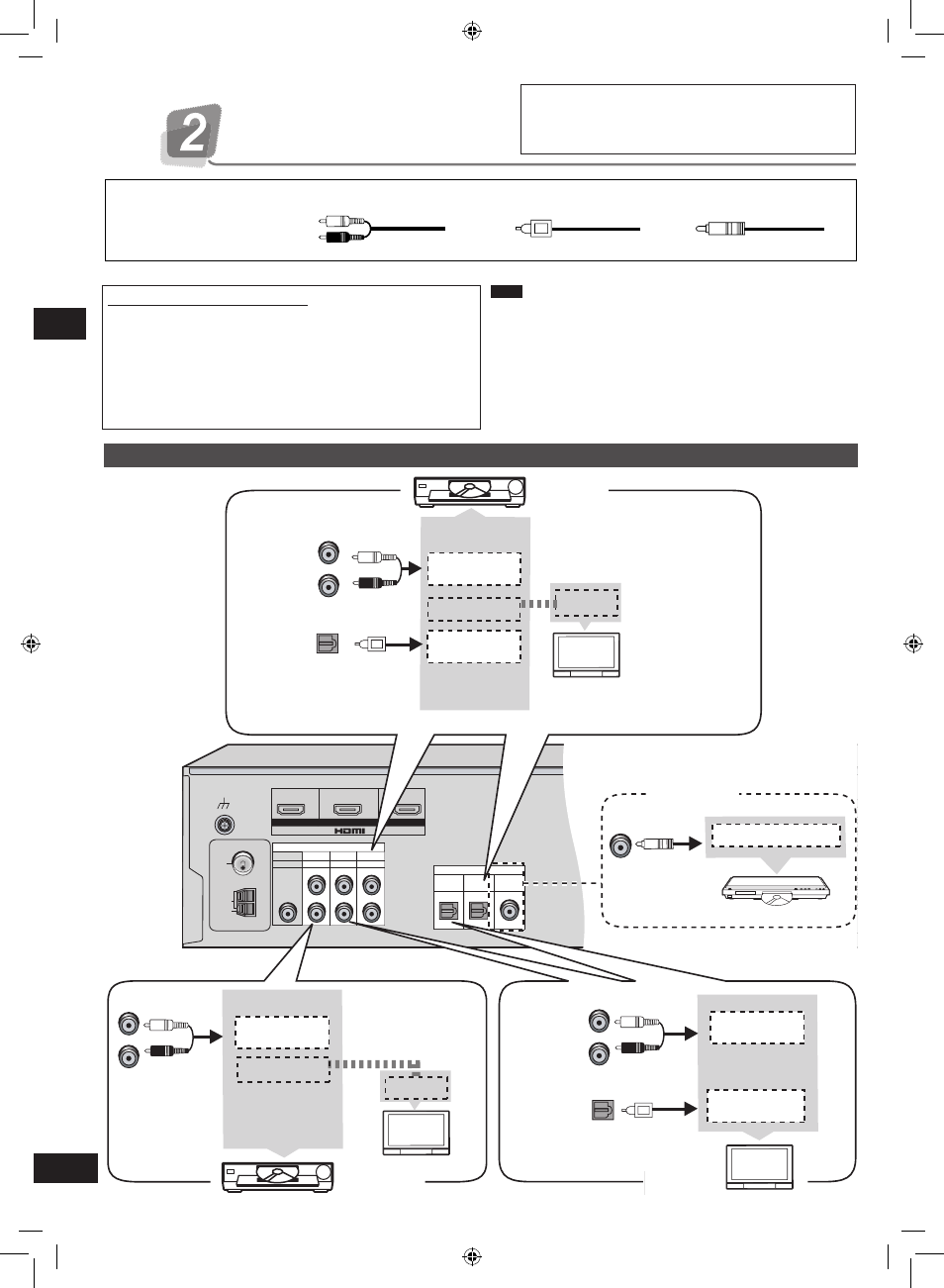

Televisore, Lettore BD/Registratore DVD e Lettore DVD
PASSO
Collegamenti Home Theater
Altri accessori
Cavo di collegamento stereo
Sinistro
Destro
Cavo coassiale
Utilizzare il collegamento digitale per fruire di Dolby Digital o
DTS.
Non piegare il cavo a fibra ottica. •
•
Note sull’ingresso digitale
Questa unità può decodificare i seguenti segnali:
Dolby Digital, DTS
PCM, compresi PCM con frequenze di campionamento
pari a 96 kHz o 88,2 kHz
Non può decodificare:
Altri segnali digitali, come per esempio MPEG
Segnali Dolby Digital RF emessi da un lettore laserdisc
•
•
•
•
AC IN~
出力 ( D V D レ コ ーダー) OUT (DVD-P) IN (BD/DVR) IN
SUBWOOFER
OUT
L R
FRONT
L R
CENTER SURROUND
(4 ~ 8 Ω) (4 ~ 8 Ω) ( 6 ~ 8 Ω)
SPEAKERS
LOOP
ANT
GND
FM
ANT
AM
ANT
75 Ω
LOOP
EXT
AC IN
AUDIO
R
L
R
L L
R
DVD-P TV BD/DVR
IN IN IN
OPT 2 OPT 1 COAXIAL
BD/DVR DVD-P TV
DIGITAL IN
DIGITAL AUDIO
OUT
VIDEO OUT
VIDEO IN
AUDIO OUT
VIDEO IN
VIDEO OUT
OPT 2
BD/DVR
DVD-P
L
R
IN
L
BD/DVR
R
IN
DIGITAL AUDIO OUT
COAXIAL
DVD-P
FRONT (L, R)
AUDIO OUT
DIGITAL AUDIO
OUT
AUDIO OUT
L
TV
R
IN
OPT 1
TV
Lettore BD/
Registratore DVD
Cavo a fibra ottica
Nota
Televisore
Coassiale
Collegare il
c a v o v i d e o
direttamente
al televisore.
Televisore (monitor)
Collegare il
c a v o v i d e o
direttamente
al televisore.
Televisore (monitor)
Lettore DVD
PASSO 2
Collegamenti Home Theater
9 8
Lettore DVD
Spegnere tutti i componenti prima di effettuare qualsiasi collegamento.
Le apparecchiature e i cavi periferici sono venduti
separatamente salvo ove diversamente specificato.
Per collegare le apparecchiature, consultare le istruzioni
per l’uso specifiche.
•
•
•
