- 85 -
II
.
HOPSÄTTNING &
ANVÄNDNING

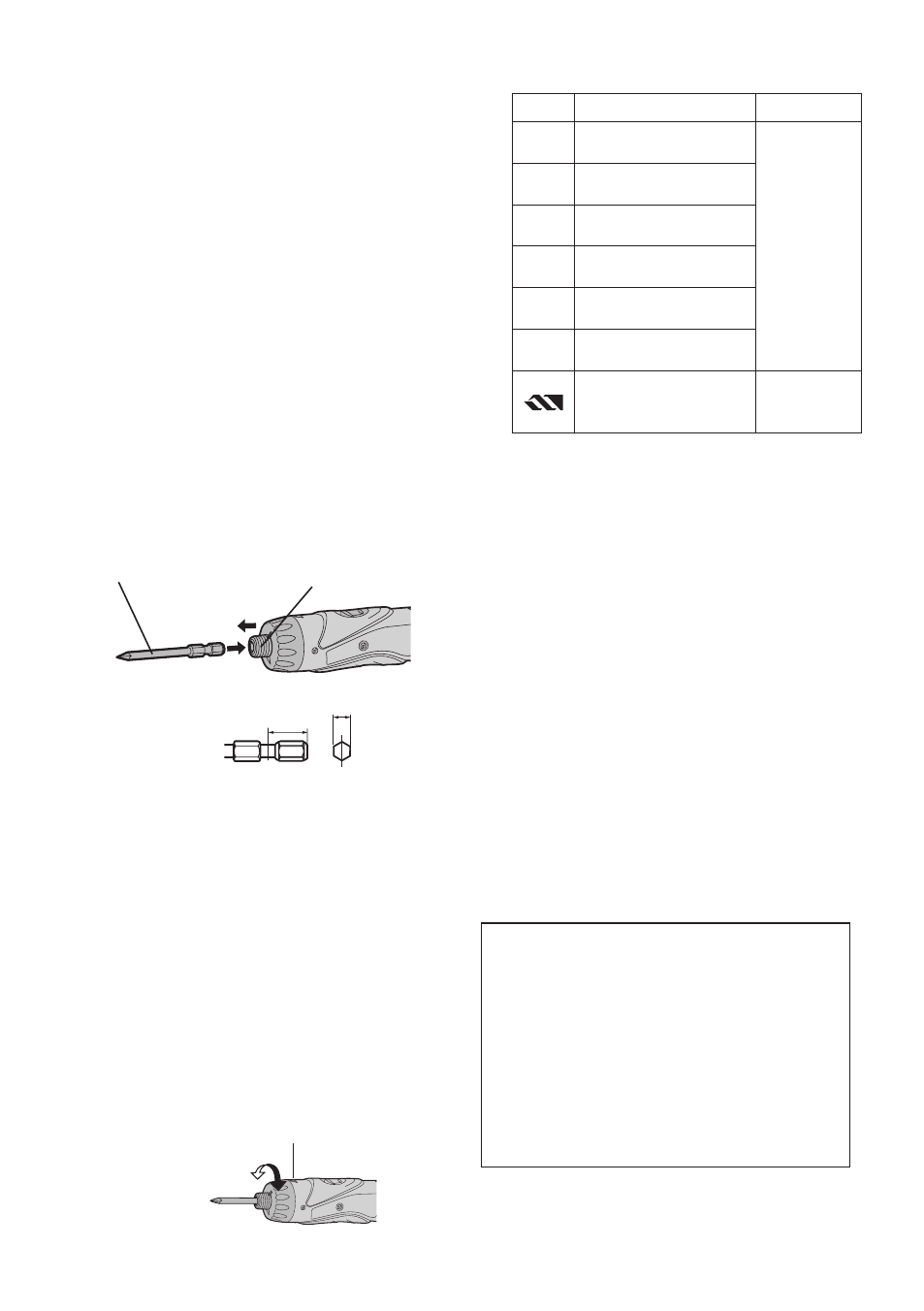

 Chuck för sexkantsbits
Fastsättning av bits
OBSERVERA:
Koppla loss batteriet från verktyget
och ställ spärrknappen i låst läge,
när ett borrbits ska sättas i eller tas
ur.
1. Fatta tag i hylsan på snabbchucken
och dra den utåt från skruvdragaren.
. Skjut in bitset i chucken. Släpp hylsan.
3. Släpp hylsan, så att den återgår till
ursprungligt läge.
4. Dra i bitset för att kontrollera att det
sitter fast ordentligt.
5. Demontera bitset genom att dra hyl-
san utåt på samma sätt som vid mon-
tering.
Bits Chuck för sexkantsbits
9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")
 Kopplingshandtag
(Inställning av kopplingens
åtdragningsmoment)
Ställ in åtdragningsmomentet i något
av de 1 valbara lägena. Välj lämplig
inställning i enlighet med det arbete
som ska utföras. Åtdragningsmomentet
ändras stegvis med 0,13 N·m (1,3 kgf-
cm) mellan varje inställningsläge.
VIKTIGT:
Testa vald inställning före ett arbete
påbörjas.
Vrid på inställningsratten tills triangeln
pekar mot önskat läge.
Referens för inställning av åtdragnings-
moment
Inställning Åtdragningsmoment Tillämpning
1
Ca 0,9 N·m
(3,0 kgf-cm)
Skruv-
dragning
5
Ca 0,8 N·m
(8,4 kgf-cm)
9
Ca 1,35 N·m
(13,8 kgf-cm)
13
Ca 1,88 N·m
(19, kgf-cm )
17
Ca ,41 N·m
(4,6 kgf-cm)
1
Ca ,94 N·m
(30,0 kgf-cm)
Ca 4,4 N·m
(45,0 kgf-cm)
Kraftfull skruv-
dragning eller
borrning
● Ställ kopplingen i läget 10 eller lägre
vid användning med högt varvtal.
Driften stoppas vid ett maximalt åt-
dragningsmoment på 1,5 N·m (15
kgf-cm) vid inställning av ett högre
läge.
● Om batteriet blir svagt vid använd-
ning med en hög kopplingsinställ-
ning kan det hända att automatisk
avstängning slutar fungera. Ladda i
så fall batteriet.
OBSERVERA:
Tabellen ovan är endast en referens.
Lämplig inställning för åtdragnings-
moment kan variera beroende på
material, skruvtyp etc. Prova alltid
en inställning under aktuella förhål-
landen, innan den används för ett
arbete.
 Manöverpanel
Fabriksinställningar vid leverans
● Räkningsmetod: nerräkning
● Räknarens inställningsvärde:99
● Summerns tonhöjd: b1 (låg ton)
● Tid för förhindrande av räkning av
dubbel åtdragning: 0 (av)
● Inställningslås: frigjort
Se till att ändra inställningarna i enlighet
med de villkor som gäller för aktuell
användning.
