6
RQT7434
Cone
x
ion
es de
v
íd
e
o
≥No haga la conexión a través de una videograbadora.
Debido a la protección contra el copiado, la imagen puede que
no se visualice correctamente.
≥Apague el televisor antes de conectar y consulte las
instrucciones de funcionamiento del mismo.
∫ Televisor con terminal VIDEO IN
∫ Televisor con un terminal S-VIDEO IN
∫ Televisor con terminales COMPONENT VIDEO IN
Terminal S-VIDEO OUT
El terminal S-VIDEO OUT logra una imagen más viva que la del
terminal VIDEO OUT separando las señales de crominancia (C) y
luminanacia (Y). (Los resultados reales dependen del televisor.) Terminales COMPONENT VIDEO OUT
Estos terminales se pueden utilizar para la salida entrelazada o
progresiva, y proporcionan una imagen más pura que la del
terminal S-VIDEO OUT. La conexión utilizando estos terminales da
salida separadamente a las señales de diferencia de colores (P
B /
P
R
) y a la señal de luminancia (Y) para lograr una alta fidelidad en
los colores de la reproducción.
≥La descripción de los terminales de entrada de vídeo componente
depende del televisor o monitor (p. ej. Y/P B /P R , Y/B-Y/R-Y, Y/C B /
C
R
). Haga la conexión a los terminales del mismo color.
≥Después de hacer esta conexión, seleccione “Darker” desde
“Black Level Control” en la ficha “Video” (‹ página 18).
.
PASO
3

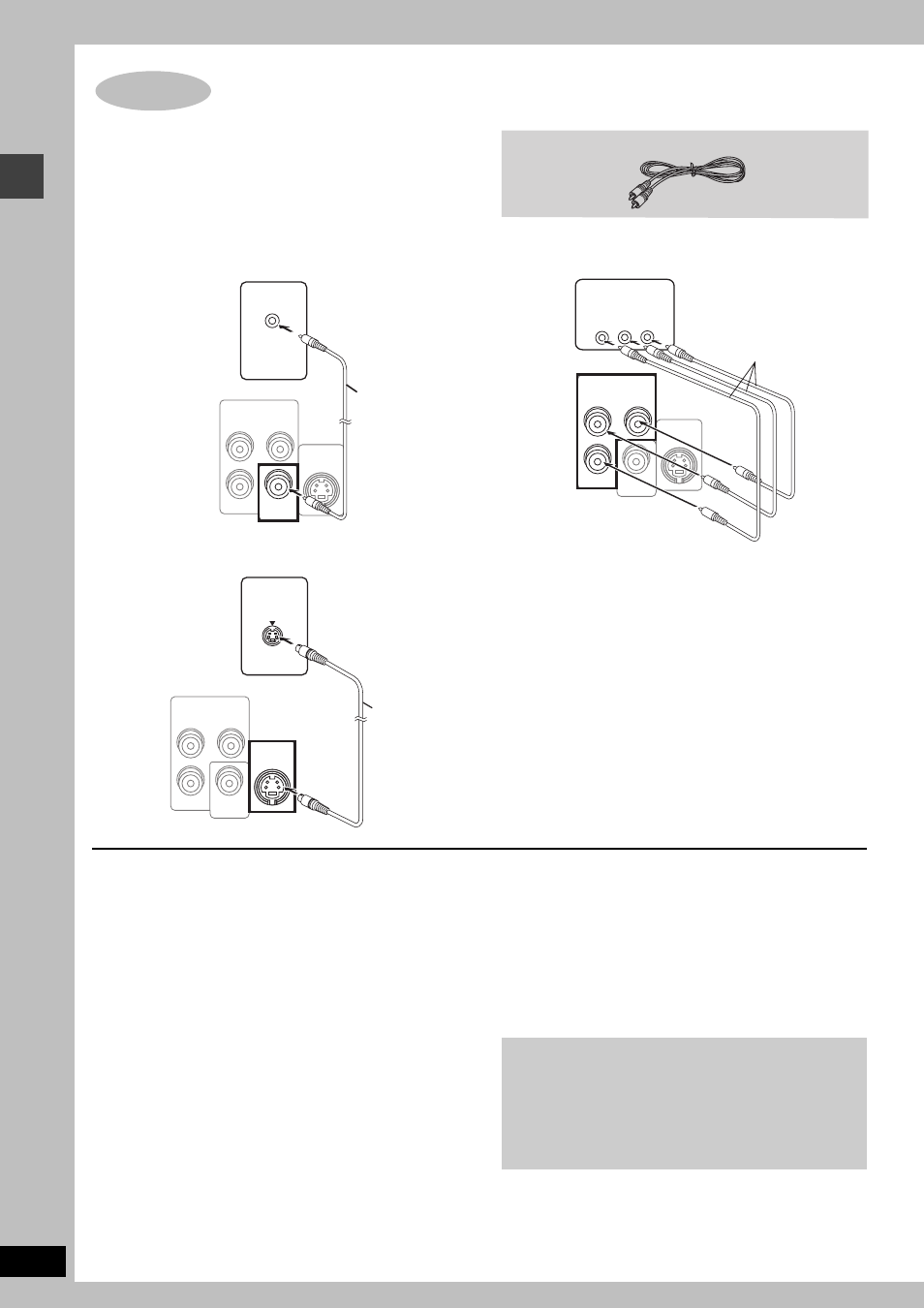

Conexiones de vídeo
Cable de vídeo
COMPONENT VIDEO OUT
(480P/480I)
Y P B
P R
S-VIDEO
OUT
VIDEO
OUT
VIDEO IN
Parte posterior
del aparato
principal
Cable de vídeo
(incluido)
Televisor
(no incluido)
COMPONENT VIDEO OUT
(480P/480I)
Y P B
P R
S-VIDEO
OUT
VIDEO
OUT
S-VIDEO
IN
Televisor
(no incluido)
Cable S-vídeo
(no incluido)
Parte
posterior del
aparato
principal
COMPONENT
VIDEO IN
P R P B Y
COMPONENT VIDEO OUT
(480P/480I)
Y P B
P R
S-VIDEO
OUT
VIDEO
OUT
Televisor
(no incluido)
Cables de vídeo
(no incluido)
Parte posterior del
aparato principal
Para disfrutar de vídeo progresivo
≥Conecte a los terminales de entrada de vídeo componente
de un televisor compatible con 480P. (La imagen no se
visualizará correctamente si se hace la conexión a un
televisor incompatible.)
≥Todos los televisores Panasonic que tienen conectores de
entrada 480P son compatibles. Si tiene un televisor de otra
marca, consulte al fabricante del mismo.
