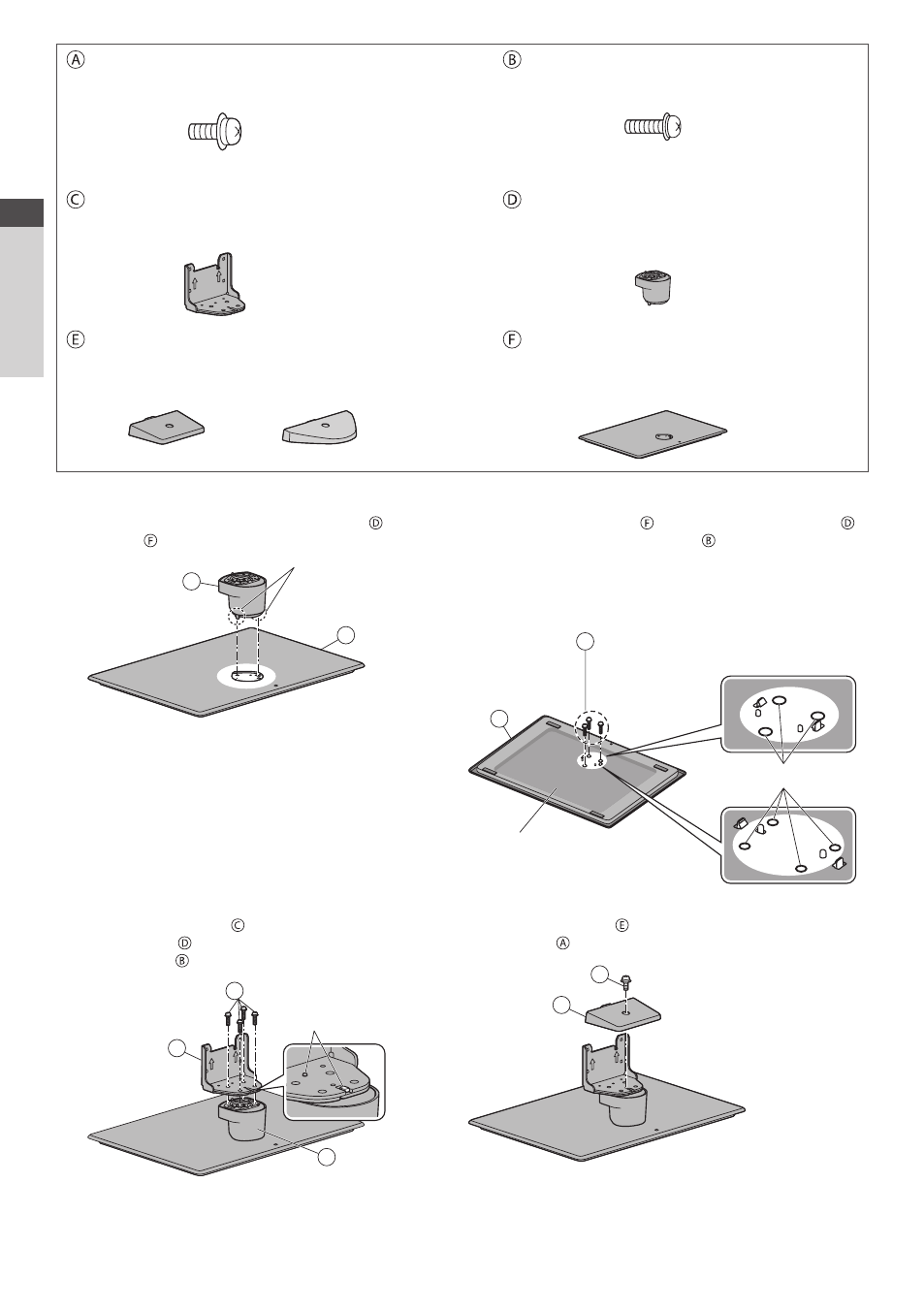

Accesorios / Opciones
Guía de inicio rápido
8
Tornillo de ensamblaje (negro)
(5) (TX-P42ST50E, TX-P50ST50E)
(1) (TX-P55ST50E)
M4 × 10
Tornillo de ensamblaje (plateado)
(7) (TX-P42ST50E, TX-P50ST50E)
(12) (TX-P55ST50E)
M5 × 16
Soporte
● TBL5ZA3157 (TX-P42ST50E, TX-P50ST50E)
● TBL5ZA3200 (TX-P55ST50E)
Articulación
● TXFBL5Z0095 (TX-P42ST50E)
● TXFBL5Z0066 (TX-P50ST50E)
● TXFBL5Z0067 (TX-P55ST50E)
Cubierta
● TXFBL5Z0050
(TX-P42ST50E,
TX-P50ST50E) ● TXFBL5Z0057
(TX-P55ST50E)
Base
● TBL5ZX0306 (TX-P42ST50E)
● TBL5ZX0242 (TX-P50ST50E)
● TBL5ZX0345 (TX-P55ST50E)
■
Ensamblaje del pedestal
1 Inserte las pestañas de la articulación en
la base firmemente
F
D
Pestañas
(abajo)
2 Dele la vuelta a la base y fije bien la articulación
con los tornillos de ensamblaje
● No sujete la base por la articulación cuando le dé la
vuelta.
F
B
Parte trasera de la base
Orificio para el tornillo
TX-P42ST50E,
TX-P50ST50E
TX-P55ST50E
(3) (TX-P42ST50E, TX-P50ST50E)
(4) (TX-P55ST50E)
3 Coloque el soporte en las pestañas de la
articulación y fíjelo con los tornillos de
ensamblaje
B
C
D
Pestañas
(arriba)
4 Coloque la cubierta y fíjela bien con el tornillo de
ensamblaje
E
A
