Zapojení domácího kina
-
2. Reproduktory
Příprava: Před propojováním vypněte všechny komponenty.
Zapojení domácího kina
- 3. Sít’ový kabel

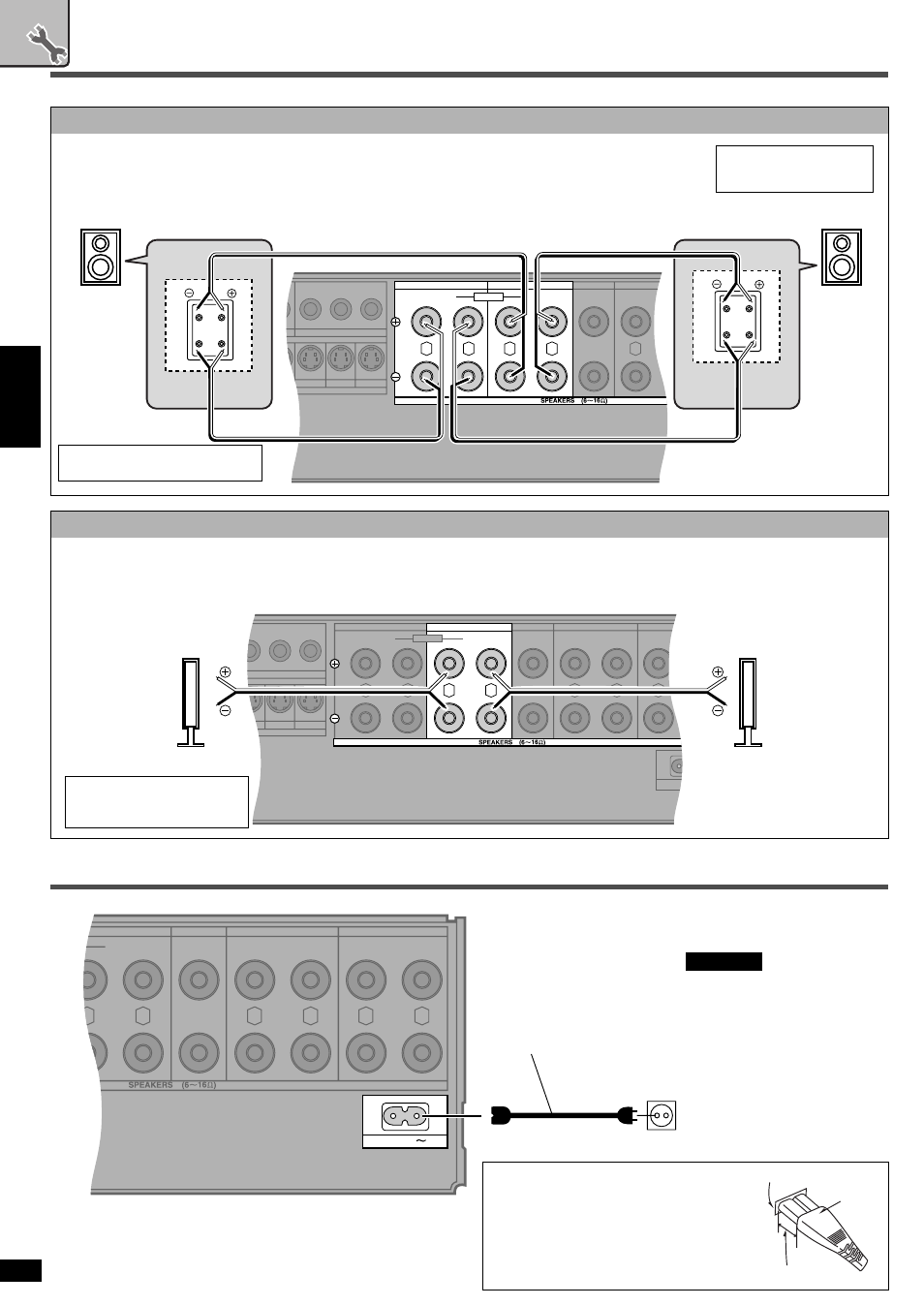

Bi-wiringové připojení
Připojením k reproduktorům určeným pro bi-wiring si vychutnáte zvuk vysoké kvality.
Reproduktory umožňující zapojení BI-WIRE mají samostatné konektory pro signály s vysokými a nízkými kmitočty.
• Používáte-li bi-wiringové připojení, vyberte jako „Bi-wiringová nastavení“ položku „BI-WIRE “. (ástrana 12)
á
Další informace naleznete na straně 15: „Požitek ze zvuku BI-AMP“.
Použití konektorů reproduktorů B
Slouží pro připojení ke druhému páru reproduktorů. Chcete-li si vychutnat vícekanálový zvuk, použijte konektory A.
Vyberete-li pouze možnost SPEAKERS B, bude přehrávání dvoukanálové. Při přehrávání vícekanálového zdroje budou zvuky určené k přehrávání ve
všech reproduktorech přehrány v levých a pravých čelních reproduktorech (2CH MIX).
á
Další informace naleznete na straně 14: „Použití reproduktorů SPEAKERS B“.
Tento kabel zapojte až po
zapojení všech ostatních kabelů
a vodičů.
Poznámka
• Přiložený sít’ový kabel je určen
pouze k použití s tímto přístrojem.
Nepoužívejte jej s jiným zařízením.
• K napájení tohoto přístroje
nepoužívejte sít’ový kabel z
jiného typu zařízení.
• Zůstane-li přístroj vypnutý déle
než dva týdny, vrátí se všechna
nastavení do výrobně
nastavených hodnot. Jestliže k
tomu dojde, proveďte všechna
nastavení znovu.
Zasunutí konektoru
Přední část konektoru může poněkud
vyčnívat i v případě, že je konektor dobře
zasunutý (viz obrázek). Záleží na typu
použitého vstupu.
Přístroj je však možné bez problémů používat.
