6
RQT8553
Č
ESKY
Propojovací kabel (všechny kabely se prodávají samostatně)
• Zkontrolujte konektory televizoru, DVD rekordéru nebo DVD přehrávače a obstarejte si potřebné propojovací kabely.
• Jestliže má televizor, DVD rekordér nebo DVD přehrávač dva nebo více videokonektorů, vyberte jeden a použijte jej k propojení.
Konektor komponentního videa přináší přesnější barvy než konektor S-Video.
Informace o připojení jednotky ke kabelové spojce nebo satelitnímu přijímači naleznete na straně 13.

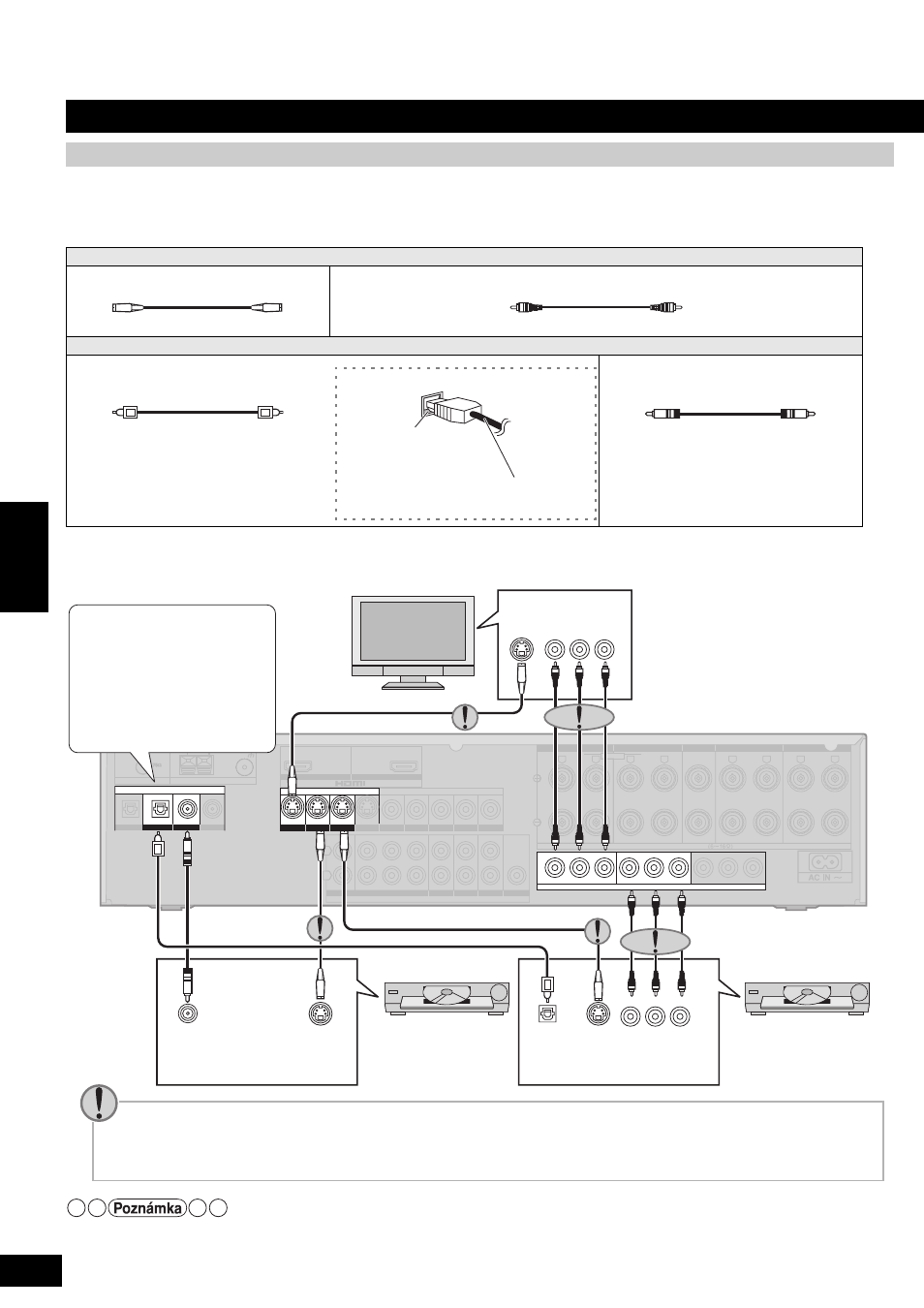

Připojení jednotky k televizoru, DVD rekordéru a DVD přehrávači
Sledování vysoce kvalitního obrazu
Video kabel
Propojovací kabel S-VIDEO Propojovací kabel videa
Zvukový kabel
Optický kabel Koaxiální kabel
Před zasunutím kabelu se
ujistěte o odpovídajícím tvaru
koncovky a konektoru.
Jak připojit optický kabel
• Optický kabel neohýbejte ostře.
(TV/STB)
OPTICAL1
Y P B P R Y Y P B P R P B P R
BI-WIRE LF HF
DIGITAL IN
(DVD RECORDER) (DVD PLAYER) (CD)
OPTICAL2 COAXIAL1 COAXIAL2
OUT (DVD RECORDER) IN
S VIDEO
OUT
TV MONITOR
IN
DVD PLAYER
IN
DVD RECORDER
IN
TV/STB
OUT
VIDEO
TV MONITOR DVD PLAYER
IN IN
DVD RECORDER
IN
VCR
IN
TV/STB
L
R
IN
CD
CENTER
SUBWOOFER SURROUND FRONT
DVD/DVD 6CH IN
AUDIO
IN
DVD RECORDER
IN
VCR
IN
TV/STB
OUT
SUBWOOFER
L R
FRONT A FRONT B
L R
CENTER SURROUND
L R
SURROUND BACK
L R
TV MONITOR OUT DVD RECORDER IN
COMPONENT VIDEO
TV / STB IN
SPEAKERS
LOOP EXT LOOP EXT LOOP EXT
AM ANT FM ANT
LOOP ANT
GND
Y P B P R
Y P B P R
Televizor
Pohled na jednotku zezadu
DVD přehrávač DVD rekordér
COMPONENT
VIDEO IN
S-VIDEO
IN
DIGITAL
AUDIO OUT
(COAXIAL)
S-VIDEO
OUT
DIGITAL
AUDIO OUT
(OPTICAL)
S-VIDEO
OUT
COMPONENT
VIDEO OUT
Změna konektorů digitálního
vstupu
Jednotku můžete například připojit
k DVD přehrávači s možností
optického výstupu pouze
provedením kroků podle pokynů v
části „Změna konektorů digitálního
vstupu“ (á strana 32).
• Podle pokynů na straně 9 proveďte další připojení a využijte
výhody zvuku televizoru ve vícekanálovém formátu.
Připomínky k videokonektorům
• Vstupní video signál může být přenášen pouze prostřednictvím výstupního konektoru téhož typu.
• Konektor komponentního videa (barevně odlišený od videokonektoru) zajišt’uje samostatný výstup červeného (P
R
),
modrého (P
B
) a jasového (Y) signálu. Proto jsou v tomto konektoru barvy reprodukovány s vyšší přesností.
Zapojení domácího kina
Zapojení domácího kina
