Čelní reproduktory
Příprava
≥ Aby se zabránilo poškození nebo poškrábání, rozložte si na plochu měkkou textilií a na ní proveďte sestavení reproduktorů.
≥ Pro smontování použijte šroubovák se špičkou Phillips (není součástí dodávky).
≥ Budete potřebovat vhodné šroubovací uzávěry, přiměřené pro zdi či
sloupy, k nimž se mají upevnit.
≥ Ohledně správného postupu instalace reproduktorů na betonovou zeď
nebo povrch se poraďte s kvalifikovaným stavitelem, tak aby tyto
povrchy měly dostatečnou nosnost. Nesprávné připevnění může
poškodit zeď i reproduktory.
≥ Použijte šňůru nejméně s ‰ 2,0 mm, schopnou unést více než 10 kg.
Upozornění
≥ Nestavte se na základnu. Dávejte pozor, když jsou poblíž děti.
≥ Při manipulaci s reproduktorem přidržte stojan a podstavec.

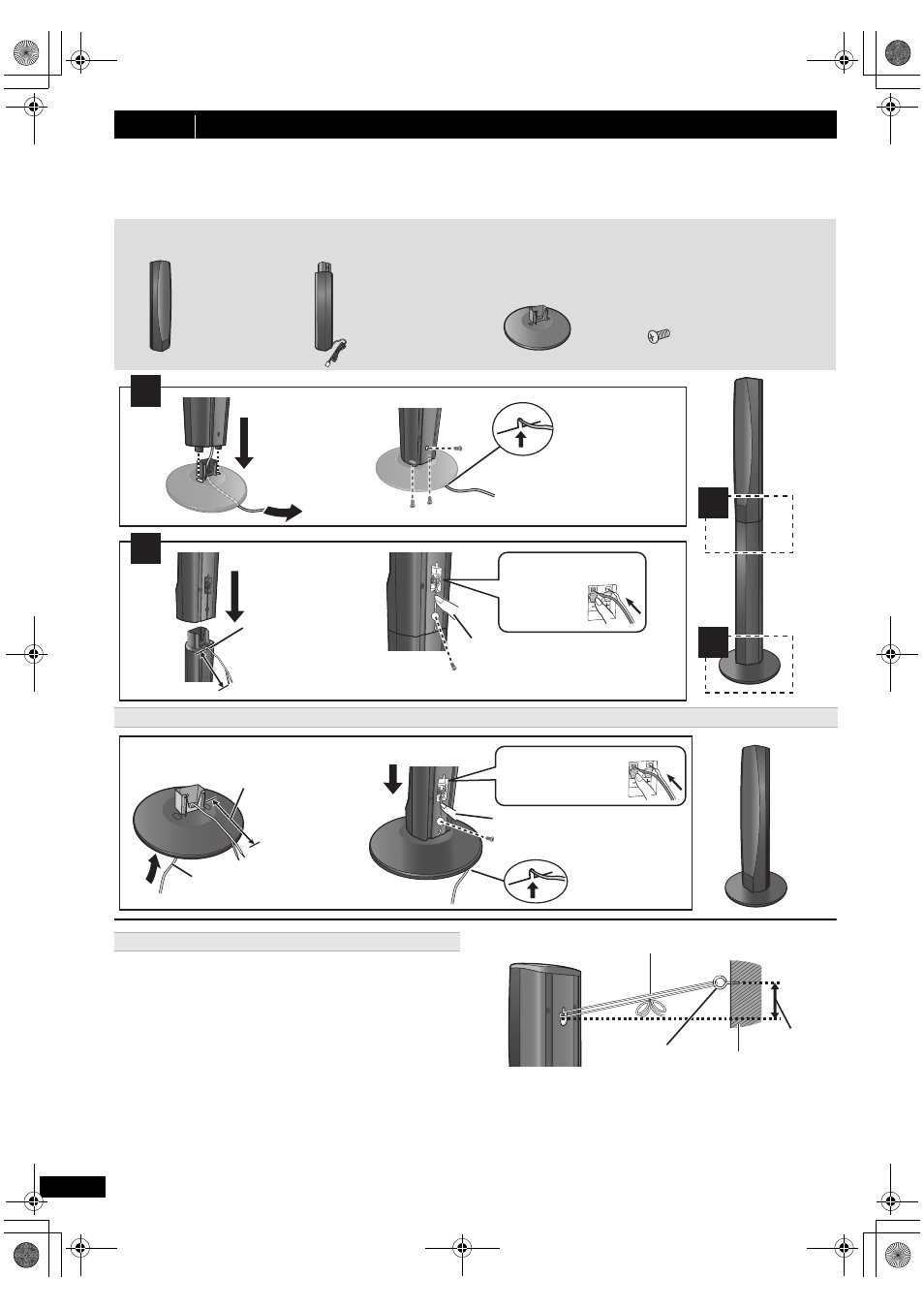

krok 1 Příprava reproduktorů
Možnost sestavení reproduktorů
Před zahájením montáže, nastavení a připojení zkontrolujte, zda máte pohromadě všechny uvedené komponenty.
≥ Šrouby apod. umístěte z dosahu dětí, abyste předešli možnosti spolknutí.
≥ Chcete-li reproduktory umístit na stěnu, přečtěte si pokyny na straně 20.
2 Základny 8 Šroubů 2 Čelní reproduktory 2 Stojany (s kabelem)
1
2
2
1










Zasunout do drážky.
Pevně utáhnout.
Umístěte kabel
mezi drážky.
Ponechte přibližně 120 mm.
Zatlačit do drážky.
Pevně utáhnout.
Vodič zcela zasuňte.
i: Bílý
j: Modrý
kabel
Stiskněte!




Ponechte
přibližně
120 mm.
Můžete odstranit a použít kabel ze
stojanu. Informace o opakovaném
připojení kabelu naleznete na straně 20.
Zasunout do
drážky.
Zatlačit do drážky.
Pevně utáhnout.
Vodič zcela zasuňte.
i: Bílý
j: Modrý
kabel
Stiskněte!
Protáhněte kabel reproduktoru přes
základnu.
Připevněte reproduktor.
Zajištění reproduktorů před pádem
Reproduktory (zadní)
Šroub s okem
(není součástí dodávky) Zeď
Přibliž.
150 mm
Šňůra (není součástí dodávky)
Veďte od zdi k reproduktoru a pevně utáhněte.
