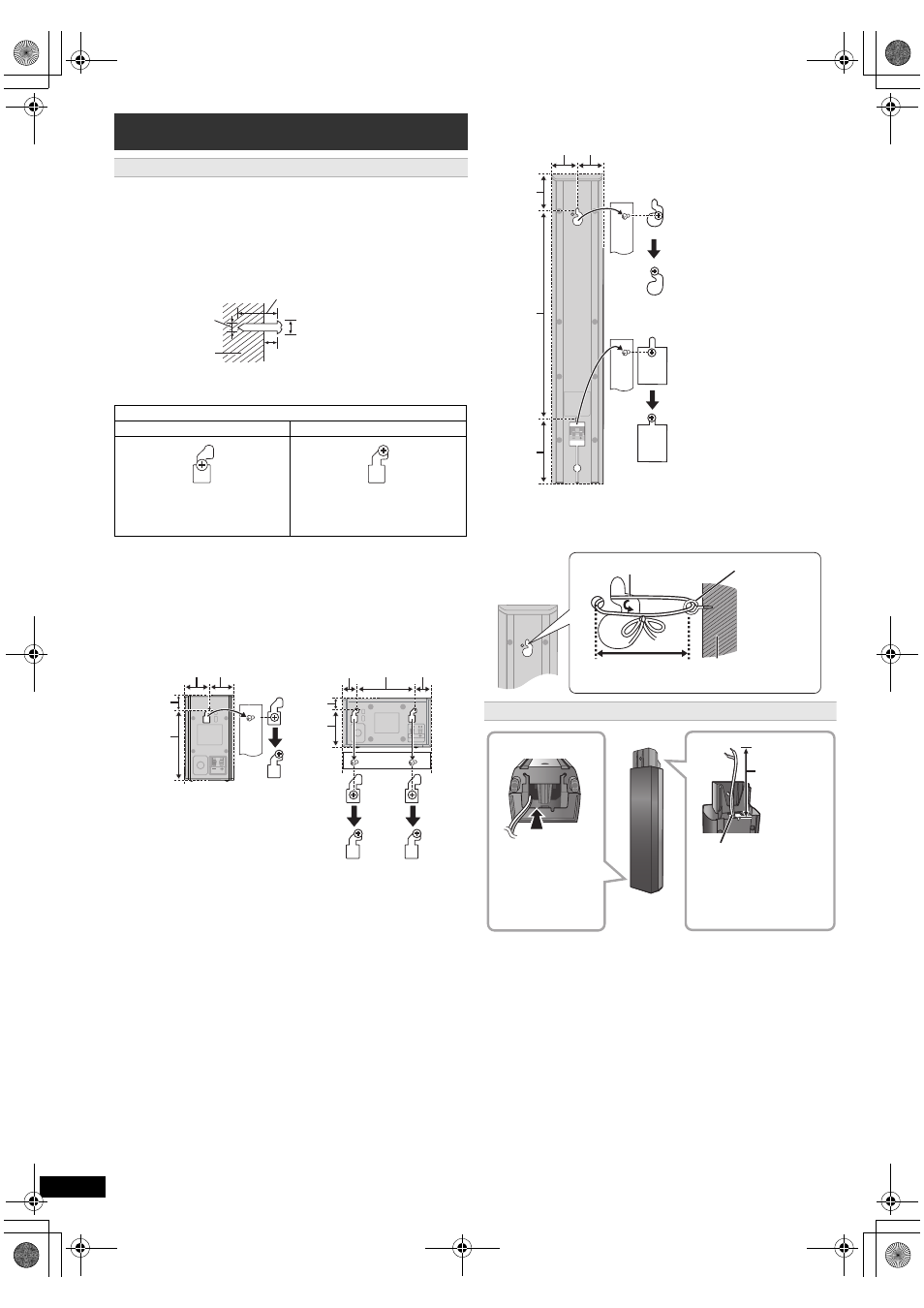

Można przymocować wszystkie głośniki (oprócz subwoofera) do ściany.
≥ Ściana lub kolumna, do której głośniki mają nyć przymocowane, winna
mieć nośność 10 kg na każdą śrubę. W przypadku montażu głośników
na ścianie, zaleca się zasięgnąć porady specjalisty w zakresie prac
budowlanych. Niewłaściwe zamocowanie grozi uszkodzeniem ściany i
głośników, jak również obrażeniami ciała.
1 Wkręć śrubę (nie jest częścią zestawu) do ściany.
2 Przymocuj głośnik pewnie na śrubie (śrubach) w otworze
(otworach).
∫ Porady
W celu określenia położeń śrub na ścianie skorzystaj z wymiarów podanych
poniżej.
≥ Pozostaw co najmniej 20 mm nad głośnikiem oraz 10 mm z każdego
boku w celu zapewnienia odpowiedniej ilości miejsca do zamocowania
głośnika.
Opcja instalacji głośnika
Przymocowane do ściany
np. Głośniki dźwięku przestrzennego
źLE
DOBRZE
≥ W takim położeniu głośnik
prawdopodobnie spadnie, jeśli
zostanie poruszony w lewo lub
w prawo.
≥ Przesunąć głośnik tak, by śruba
znalazła się w takim położeniu.
Głośniki dźwięku
przestrzennego
Głośnik centralny
Co najmniej 30 mm
‰
7,0 mm do
‰
9,4 mm
Ściana lub filar
5,5 mm do 7,5 mm
‰
4,0 mm
A 24 mm
B 116 mm
C 40 mm
D 40 mm
E 18 mm
F 65 mm
G 24 mm
H 95,5 mm
I 27 mm
Głośniki przednie
Przymocuj do ściany, bez podstawy i stojaka
∫ Zabezpieczanie głośników przed upadkiem
Głośniki przednie, Głośniki dźwięku przestrzennego, Głośnik centralny
np. Głośniki przednie
J 65 mm
K 349 mm
L 110 mm
M 51 mm
N 51 mm
Ściana
Wkręt z oczkiem
(nie jest częścią
zestawu)
Struna (nie jest częścią zestawu)
Mniej niż 10 cm
Ponowne podłączenie kabla głośnika
Kabel zakładać od
dołu.
Wyciągnąć kabel
przez otwró.
Pozostawić
około 120 mm.
