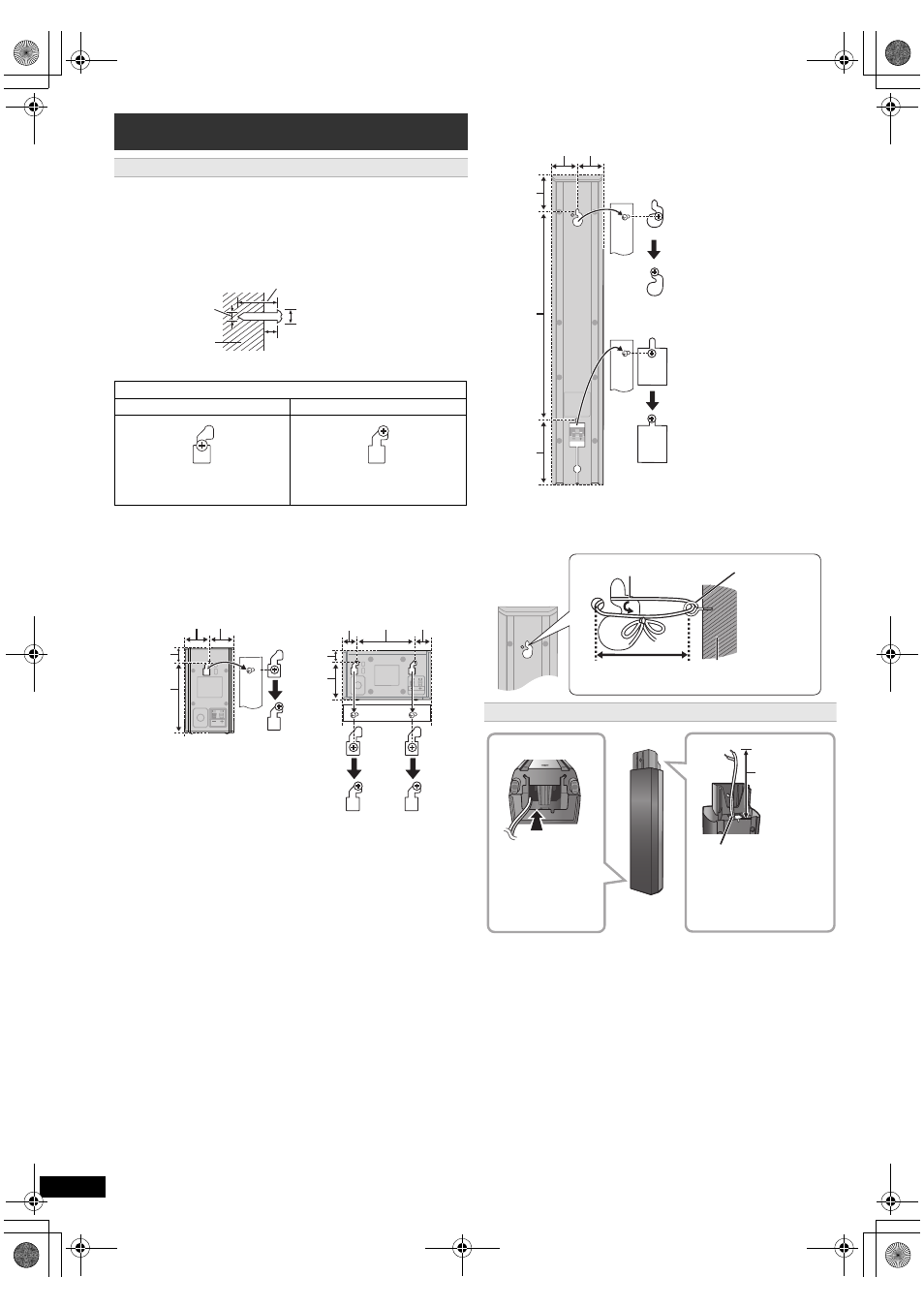

Všechny reproduktory (vyjma subwooferu) můžete připevnit na stěnu.
≥ Stěna nebo sloup, na něž se reproduktory mají připevnit, by měla unést
10 kg na jeden šroub. Při uchycování reproduktorů na stěnu se obraťte
na kvalifikovaného stavebního dodavatele. Nesprávné uchycení může
vést k poškození stěny a reproduktorů a může způsobit zranění.
1 Do stěny zafixujte šroub (není součástí dodávky).
2 Bezpečně reproduktor usaďte otvorem/y na šroub/y.
∫ Typy
Prostřednictvím níže uvedených měření identifikujte polohu pro
přišroubování na stěnu.
≥ Nechejte nad reproduktorem alespoň 20 mm volného místa a 10 mm z
každé strany, abyste měli dostatek prostoru k jeho uchycení.
Volba instalace reproduktoru
Upevnění na stěnu
např. Prostorové reproduktor
NESPRÁVNÝ NESPRÁVNÝ POSTUP
≥ V této pozici může reproduktor
spadnout, pokud bude posunut
doleva nebo doprava.
≥ Posuňte reproduktor tak, aby
byl šroub v této pozici.
Prostorové reproduktor Centrální reproduktor
Alespoň 30 mm
‰ 7,0 mm do ‰ 9,4 mm
Zeď nebo sloupek
5,5 mm do 7,5 mm
‰ 4,0 mm


 
A 24 mm
B 116 mm
C 40 mm
D 40 mm



 
E 18 mm
F 65 mm
G 24 mm
H 95,5 mm
I 27 mm
Čelní reproduktor
Připevněte na zeď bez základny a stojanu
∫ Chcete-li zabránit selhání reproduktorů
Čelní reproduktor, Prostorové reproduktor, Centrální reproduktor
např. Čelní reproduktor


 

J 65 mm
K 349 mm
L 110 mm
M 51 mm
N 51 mm
Zeď
Závěsný šroub
(není součástí
dodávky)
Šňůra (není součástí dodávky)
Méně než 10 cm
Opětovné připojení kabelu reproduktoru
Zasuňte kabel ze
spodní části.
Vytáhněte kabel
přes otvor.
Ponechte
přibližně
120 mm.
