5
RQT7975
[HT845]
[HT885]
[Nota]
≥Per impedire che i cavi dell’altoparlante vengano estratti dei tubi, lasciare l’involucro di plastica sui tubi durante l’assemblaggio dei supporti dei diffusori.
≥[HT885] Le coppie di diffusori anteriori e surround, come pure le coppie di tubi, sono diverse.
–Prima di collegare i tubi, controllare l’etichetta sulla parte posteriore dei diffusori (
➜ pag. 6).
–I tubi con i cavi più corti sono per i diffusori anteriori.

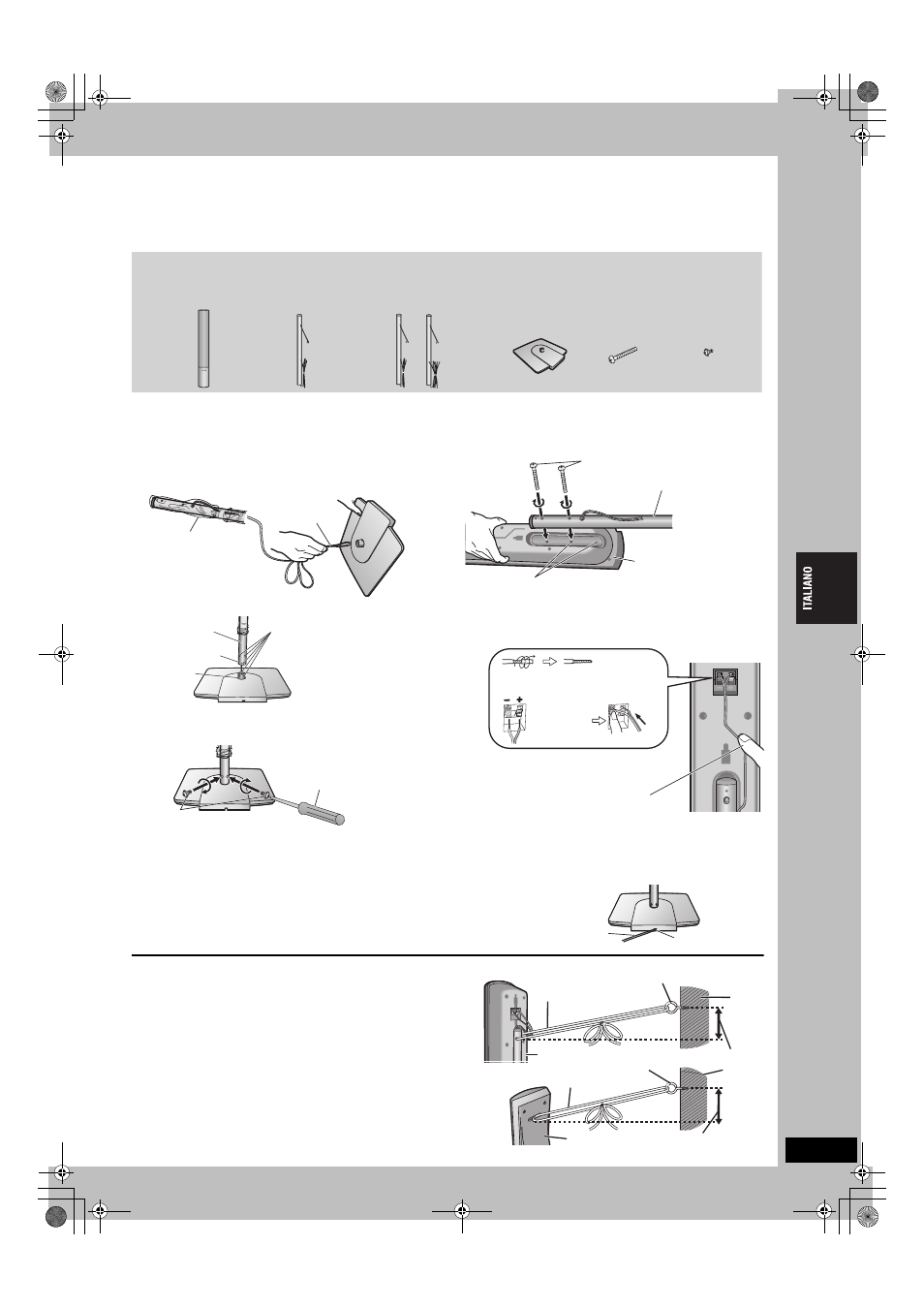

1
Assemblaggio dei supporti dei difensori.
1
Fare passare il cavo del diffusore attraverso la base.
Per infilarlo più rapidamente, piegare il cavo a metà
allentandolo (non piegarlo), fare passare la parte piegata
attraverso il tubo e quindi tirare il resto del cavo attraverso la
base.
2
Inserire il tubo.
3
Fissare il tubo alla base.
Accertarsi che le viti siano strette saldamente.
2
Fissare i supporti ai diffusori.
Accertarsi che il supporto sia fissato in orizzontale serrando
alternativamente le viti superiori e inferiori e finché sono
completamente strette.
Si può anche collegare la parte inferiore del diffusore.
L’altezza del diffusore può anche essere modificata quando il
supporto viene fissato alla parte superiore o inferiore del diffusore.
3
Collegamento dei cavi dei diffusori.
4
Fissare i cavi del diffusore alle basi.
∫ Per impedire che i diffusori cadano
Preparativi
Attaccare gli occhielli delle viti (non forniti) per fissare i diffusori alla
parete (
➜ illustrazione a destra).
≥È necessario procurarsi degli occhielli delle viti appropriati alle
pareti o ai pilastri a cui fissarli.
≥Per la procedura adatta di fissaggio a una parete in cemento o a
una superficie che potrebbe non essere sufficientemente robusta
per supportarla, rivolgersi a un muratore esperto. Se si fissa in
modo errato, la parete o i diffusori potrebbero danneggiarsi.
Per impedire di fare cadere i diffusori, fare passare la
cordicella (non fornita) dalla parete all’altoparlante come
mostrato e serrare saldamente.
[HT885] 2 Diffusori anteriori
e 2 Diffusori surround
[HT885]
4 Basi
[HT885]
8 Viti lunghe
[HT885]
8 Viti piccole
[HT845]
2 Diffusori anteriori
[HT845]
2 Tubi
[HT845]
4 Viti piccole
[HT845]
4 Viti lunghe
[HT845]
2 Basi
[HT885] 4 Tubi
≥2kTubi con cavo corto:
per i diffusori anteriori
≥2ktubi con cavo lungo:
per i diffusori surround
Cavo
Base
Lasciare il cavo in eccesso
dell’altoparlante per collegarlo
successivamente.
Involucro di
plastica
Inserire il tubo tirando
leggermente il cavo del
diffusore.
Supporto del
tubo
Tubo
Base
Nell’inserire il tubo, fare
corrispondere la scanalatura e
questi orifizi.
Scanalatura
Viti piccole
Cacciavite con testa a croce
(non fornita)
Prima di continuare al passo seguente, rimuovere l’involucro di
plastica dal tubo.
Diffusore
Viti lunghe
Tubo
Parte posteriore
del diffusore
_:
Rame
`:
Argento
Spingere!
Se è presente un eccesso del cavo del diffusore, infilare il cavo
del diffusore nell’apertura vicino alla parte superiore del tubo,
tirandolo dalla parte inferiore della base.
Premere il cavo del diffusore dentro
la scanalatura.
Inserire completamente i fili.
§
§
Nel caso in cui i cavi dei diffusori non
hanno rivestimento di vinile, collegarli
direttamente ai terminali.
Parte
posteriore
della base
Premere quanto più possibile
il cavo del diffusore nella
scanalatura del coperchio
della base.
Cavo
Scanalatura
Cordicella (non fornita)
Parete
Occhiello vite (non fornito)
Parte posteriore del diffusore
150 mm circa
[HT535]
Cordicella (non fornita)
Parete
Occhiello vite (non fornito)
Parte posteriore del diffusore 150 mm circa
[HT845]
[HT885]
Mont
a
g
gio del dif
fu
s
or
e
