Подключение, Ру сский – Panasonic TYFB10HMD User Manual
Page 19
Ру
сский
PC IN
SLOT1
SLOT2
SLOT3
SLOT3
HDMI
AV OUT
HDMI
AV OUT
1
3
2
4
19
18
19

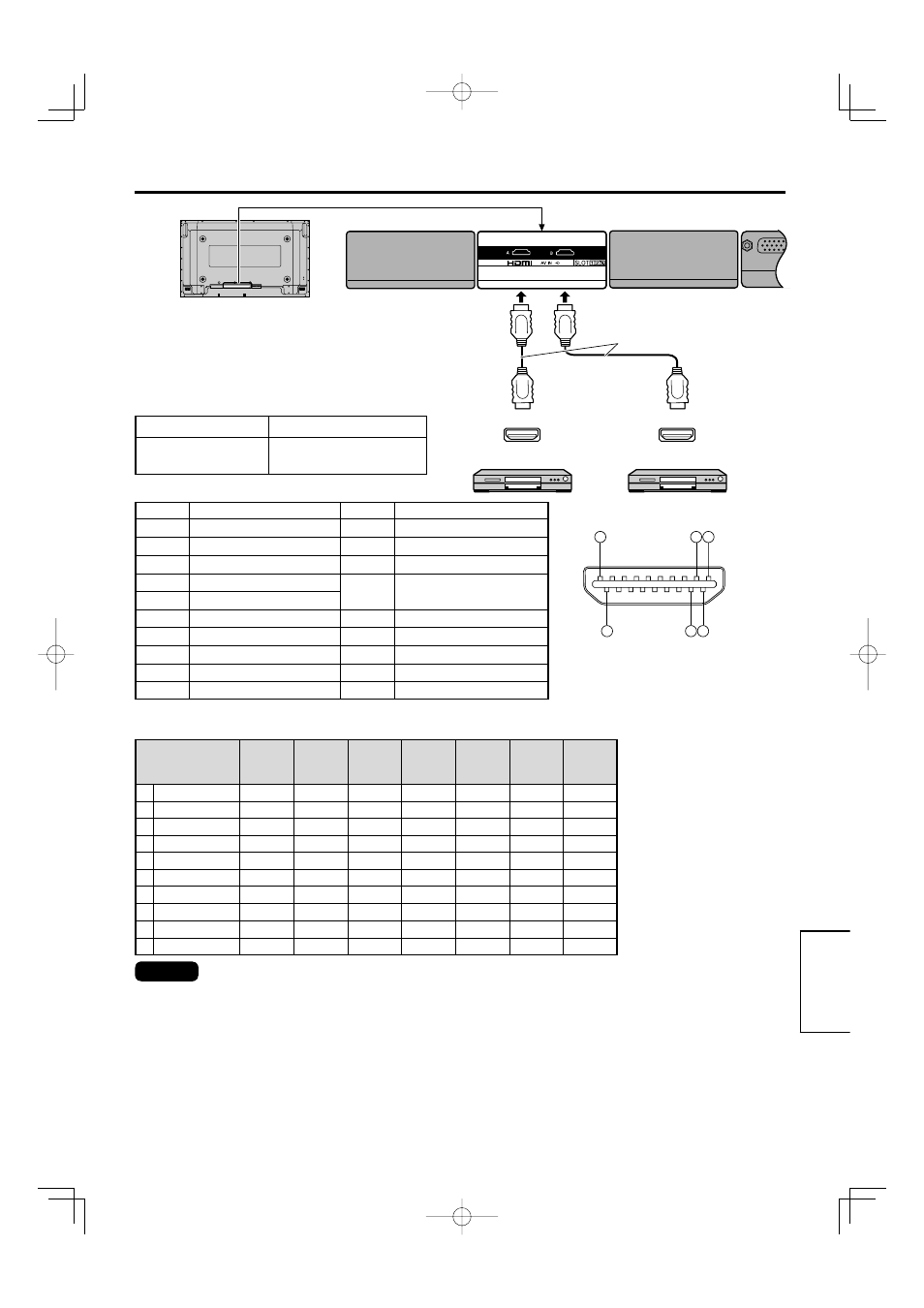

Подключение
Вид дисплея сзади
Применимые входные сигналы
Видео сигнал
Примечания
• Поскольку данная плата соединителей снабжена двумя входами, в конце каждой метки входов добавлена
буква "-A" или "-B", которая позволяет различать входы.
Например: INPUT1A, INPUT1B
• “-A” и “-B” будут попеременно отображаться при нажатии кнопки DIRECT INPUT на пульте ДУ дисплея.
Например: INPUT1A→INPUT1B→INPUT1A - - - (При нажатии кнопки INPUT 1, если плата соединителей
установлена в Slot 1)
• При нажатии кнопки INPUT на пульте ДУ все входы будут переключаться по кругу. (Однако время
отображения входного сигнала для данного слота платы будет больше по сравнению с другими слотами.)
Например: INPUT1→INPUT2A→INPUT2B→INPUT3→PC→INPUT1 - - - (При нажатии кнопки INPUT, если
плата соединителей установлена в Slot 2)
• Если выбран режим отображения Имя входа, в конце выбранной метки будет добавляться буква “-А” или “-В”.
Например: DVD2B (Дисплей метки входа INPUT B, когда плата соединителей установлена в Slot 2, и в
качестве метки выбрано DVD)
• Входы А и В не могут отображаться вместе.
Формат
сигнала
fV
(Hz)
fH
(kHz)
Синхросигнал
(MHz)
Число
активных
пикселов
Полное
число
пикселов
Число
активных
линий
Полное
число
линий
1
VGA60
59,94
31,47
25,18
640
800
480
525
2
525/60p
59,94
31,47
27,00
720
858
480
525
3
625/50p
50,00
31,25
27,00
720
864
576
625
4
750/60p
60,00
45,00
74,25
1280
1650
720
750
5
750/50p
50,00
37,50
74,25
1280
1980
720
750
6
1125/60i
60,00
33,75
74,25
1920
2200
1080
1125
7
1125/50i
50,00
28,13
74,25
1920
2640
1080
1125
8
1125/60p
※
60,00 67,50 148,50 1920
2200
1080
1125
9
1125/50p
※
50,00 56,26 148,50 1920
2640
1080
1125
10
1125/24p
※
24,00 27,00 74,25 1920
2750
1080
1125
Например) DVD плеер
(не прилагается)
[Расположение контактов и названия сигналов]
Контакт №
Название сигнала
Контакт №
Название сигнала
ヂ
T.M.D.S. данные 2+
ヌ
Тактовая частота T.M.D.S. экранированная
ッ
T.M.D.S. данные 2 экранированные
ネ
Тактовая частота- T.M.D.S.
ツ
T.M.D.S. данные 2-
ノ
CEC
ヅ
T.M.D.S. данные 1+
ハ
Зарезервирован
(не подсоединен)
テ
T.M.D.S. данные 1 экранированные
デ
T.M.D.S. данные 1-
バ
SCL
ト
T.M.D.S. данные 0+
パ
SDA
ド
T.M.D.S. данные 0 экранированные
ヒ
DDC/CEC Земля
ナ
T.M.D.S. данные 0-
ビ
+5 B
ニ
Тактовая частота+ T.M.D.S.
ピ
Детектор «горячего» подключения
※ Действительно для серий
PF10 и следующих моделей.
Аудио сигнал
Линейная ИКМ :
48/44,1/32 кГц
Кабель HDMI (не прилагается)
Например) DVD-рекордер
(не прилагается)
Модель с 2 слотами
Slot1, Slot2
Модель с 3 слотами
Slot1, Slot2
(Slot3 не совместим)
Номера слотов дисплея, совместимых с
креплениями платы соединителей.
