Français
PC IN
SLOT1 SLOT2 SLOT3 SLOT3
HDMI
AV OUT
HDMI
AV OUT
1 3
2 4
19
18
13

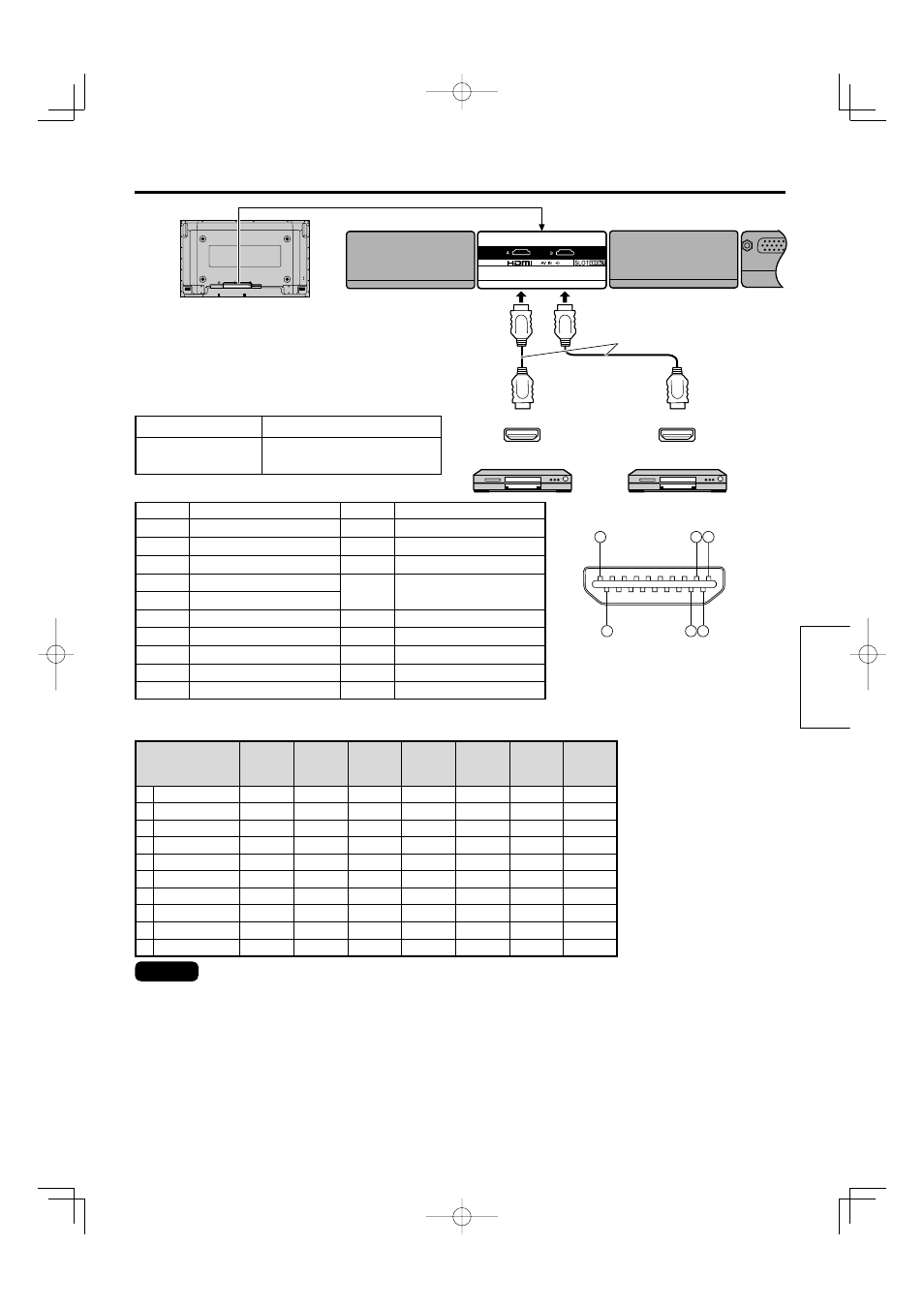

Raccordements
Vue arrière de l’écran
Signaux d’entrée concernés
Signal vidéo
Remarques
• Cette carte de connexion dispose de deux paires de fentes. Ainsi “-A” ou “-B” est spécifié sur chaque étiquette de
fente pour les distinguer.
Par exemple) INPUT1A, INPUT1B
• “-A” et “-B” s’affichent de manière alternative lorsque la touche DIRECT INPUT est appuyée sur la télécommande de l’affichage.
Par exemple) INPUT1A → INPUT1B → INPUT1A - - - (lorsque la touche INPUT 1 est appuyée lors de l’installation
de la carte de connexion dans le Slot 1)
• Toutes les entrées peuvent être changées tour à tour en appuyant sur la touche INPUT de la télécommande. (Le
temps d’affichage de l’entrée sera toutefois plus long pour cette fente de la carte que pour les autres fentes.)
Par exemple) INPUT1 → INPUT2A → INPUT2B → INPUT3 → PC → INPUT1 - - -
(lorsque la touche INPUT est appuyée lors de l’installation de la carte de connexion dans le Slot 2)
• “-A” ou “-B” sera spécifié sur l’ étiquette sélectionnée si Étiquette _entrée est intentionnellement affichée.
Par exemple) DVD2B (Affichage d’INPUT B lorsque la carte de connexion est installée dans Slot 2 et que DVD
est choisi sur affichage.)
• Il n’est pas possible d’afficher les entrées A and B simultanément.
Format du
signal
fV
(Hz)
fH
(kHz)
Fréquence
pilote
(MHz)
Nombre
de pixels
actifs
Nombre
total de
pixels
Nombre
de lignes
actives
Nombre
total de
lignes
1 VGA60 59,94 31,47 25,18 640 800 480 525
2 525/60p 59,94 31,47 27,00 720 858 480 525
3 625/50p 50,00 31,25 27,00 720 864 576 625
4 750/60p 60,00 45,00 74,25 1280 1650 720 750
5 750/50p 50,00 37,50 74,25 1280 1980 720 750
6 1125/60i 60,00 33,75 74,25 1920 2200 1080 1125
7 1125/50i 50,00 28,13 74,25 1920 2640 1080 1125
8 1125/60p ※ 60,00 67,50 148,50 1920 2200 1080 1125
9 1125/50p ※ 50,00 56,26 148,50 1920 2640 1080 1125
10 1125/24p ※ 24,00 27,00 74,25 1920 2750 1080 1125
ex.) LECTEUR DVD
(en option)
[Affectation des broches et noms des signaux]
Broche n° Signal Broche n° Signal
ヂ Donnees 2 TMDS+ ヌ T.M.D.S Clock Shield
ッ Protection donnees 2 TMDS ネ T.M.D.S Clock-
ツ Donnees 2 TNDS- ノ CEC
ヅ Donnees1 TNDS+
ハ
Réservé
(non connecté)
テ Protection 1 TMDS
デ Donnees 1 TMDS- バ SCL
ト Donnees 0 TMDS+ パ SDA
ド Protection donnees 0 TMDS ヒ DDC/CEC Ground
ナ Donnees 0 TMDS - ビ +5V
ニ T.M.D.S Clock+ ピ Detection de prise active
※ S’applique au modèle PF10 et
aux modèles futurs.
Signal audio
Linear PCM :
48/44,1/32 kHz
Câble HDMI (en option)
ex.) Enregistreur DVD
(en option)
Numéros de fentes de l’écran compatibles avec
les cartes de connexion accessoires.
Modèle à 2 fentes Fentes1, Fentes2
Modèle à 3 fentes
Fentes1, Fentes2
( Fentes3 n’est pas compatible )
