Українськ
а

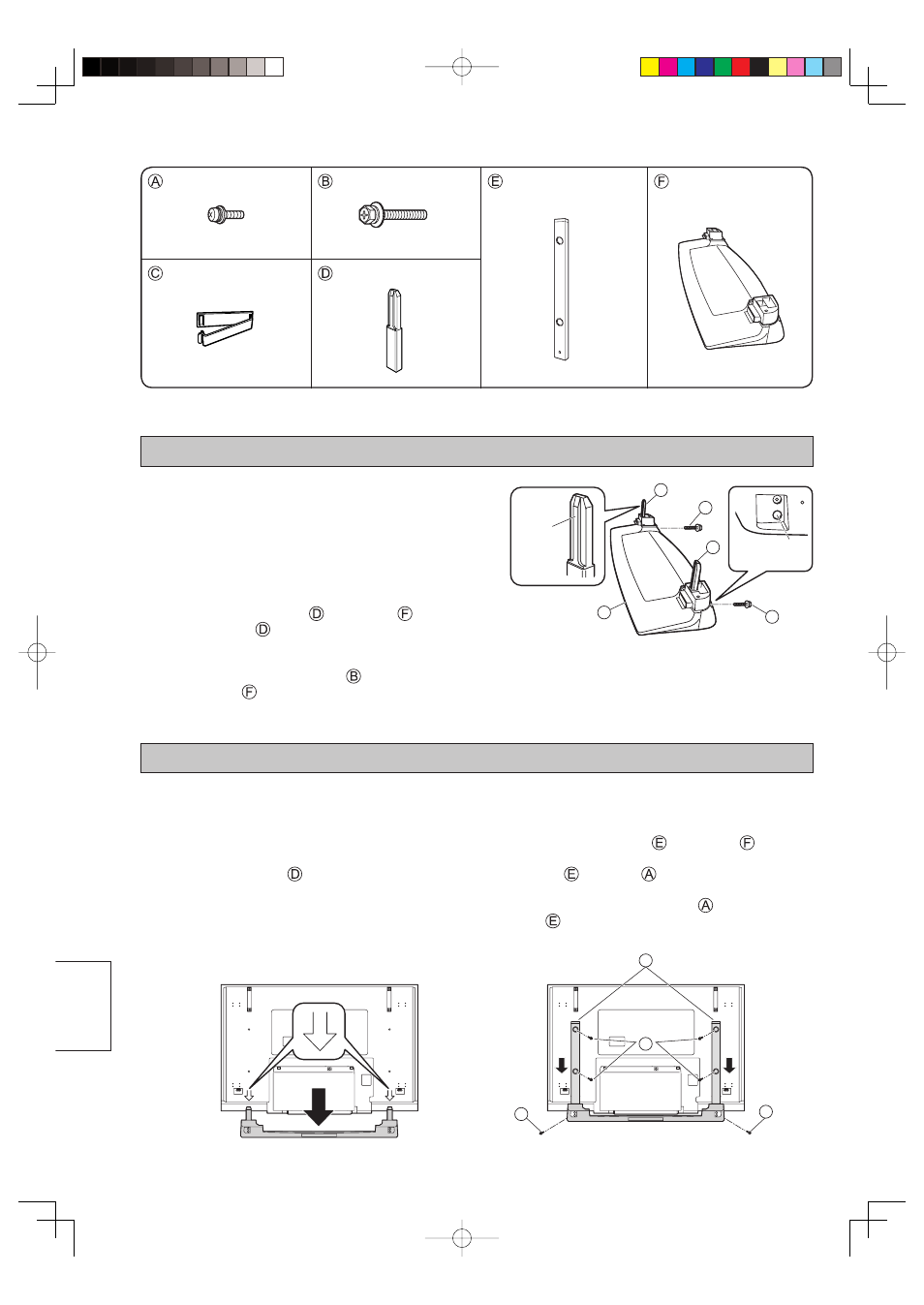

Деталі для складання
(Перевірте наявність усіх деталей перед складанням)
Гвинти (6)
M8 × 60 (із шайбою)
Болти (2)
Затискачі (2) Штифти (2)
Стійки (2) Підставка (1)
Монтаж п’єдесталу
(Колонки можна прикріпляти тільки після встановлення телевізора на тумбу)
(1) Вставте два штифти у підставку .
• Ш т и ф т и м а ю т ь п е р е д н ю т а з а д н ю
поверхні.
(2) Надійно закрутіть болти у задню панель
підставки .
Прикріплення телевізора до п’єдесталу
1
Розташуйте підставку на рівній
поверхні.
Щоб уникнути пошкодження підставки, розташуйте
її на рівній підлозі або на тумбі.
2
Вставте та закріпіть штифти.
На задній кришці дисплея зображені стрілки, як на
малюнку внизу.
Виставте штифти
відносно цих стрілок та
встановіть плазмовий дисплей.
1
Встановіть плазмовий телевізор на
п’єдестал.
(1) Вставте два штифти у підставку з тильної
сторони плазмового телевізора, а тоді закріпіть
стійки
гвинтами .
(2) Використайте чотири гвинти , щоб прикріпити
стійки до плазмового телевізора.
2
Прикріплення стійок.
Перед
M8 × 20 (із шайбою)
B
F
B
D
D
A A
A
E
