18
Español

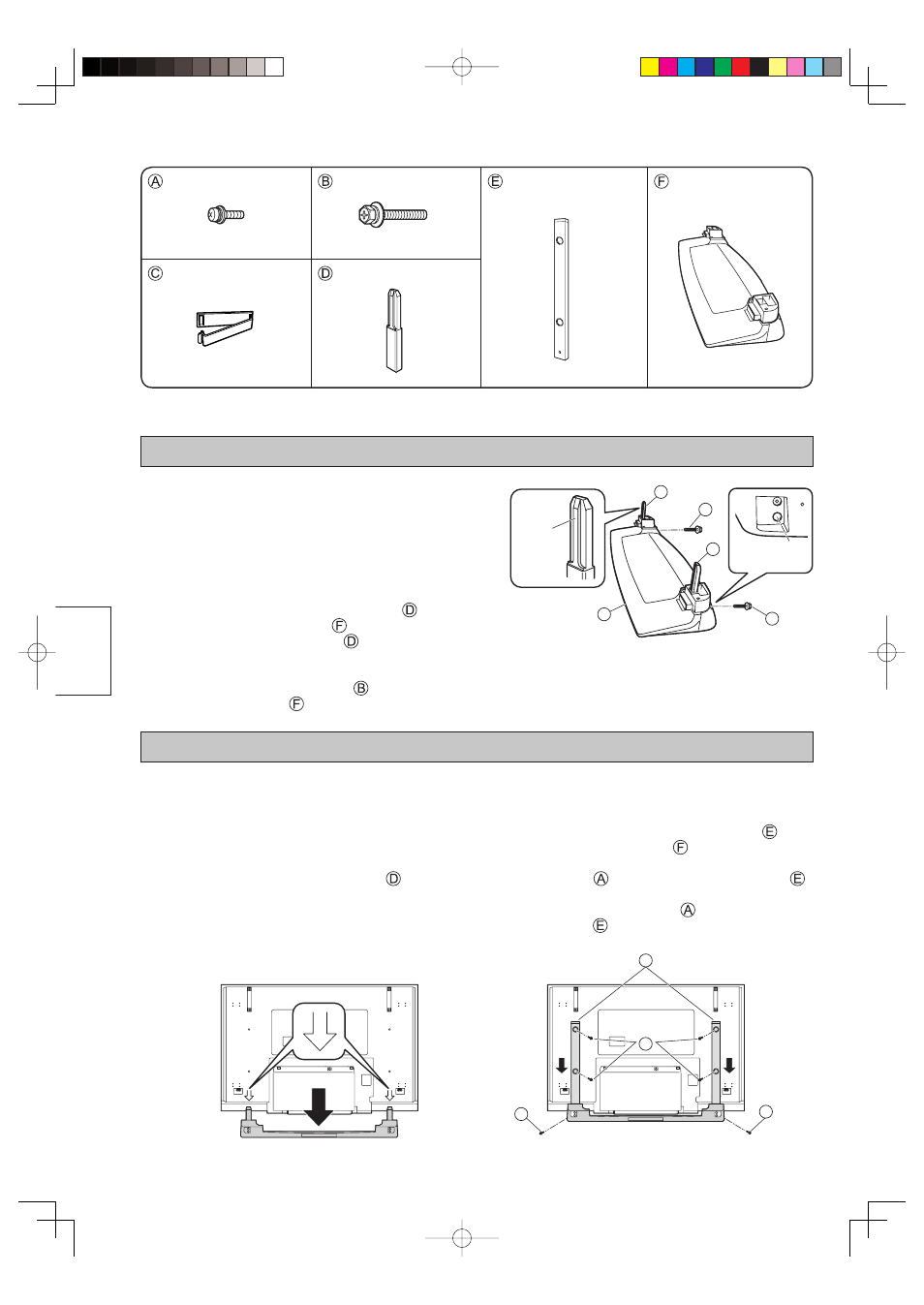

Piezas para hacer el montaje
(Antes de realizar el montaje, compruebe todas las piezas)
Tornillos (6)
M8 × 60 (con arandela)
Montaje del pedestal
(Monte el altavoz después de instalar el televisor en el soporte para suelo)
Adelante
M8 × 20 (con arandela)
Pernos (2)
Abrazaderas (2) Pasadores del soporte
(2)
Varas del soporte (2) Base (1)
(1) Inserte los dos pasadores del soporte en la
parte superior del la base .
• Los pasadores de soporte tienen parte
delantera y trasera.
(2) Ajuste fi rmemente los pernos en la parte
trasera de la base .
1
Coloque la base de modo que quede
nivelada.
Para evitar daños a la base, colóquela sobre una
superfi cie lisa o en un soporte.
2
Monte y fi je los pasadores del soporte.
Montaje del pedestal en el televisor
Las partes que se muestran a continuación están
marcadas con unas fl echas en la parte porterior del
televisor.
Alinee los pasadores del soporte
con estas
fl echas e instale el televisor de plasma.
1
Monte el televisor de plasma en el
pedestal.
(1) Inserte los dos pasadores del soporte en la
parte trasera de la base en la parte posterior
del televisor de plasma y, a continuación, utilice
los tornillos
para fi jar las varas del soporte .
(2) Utilice los cuatro tornillos para fi jar las varas
del soporte y el televisor de plasma.
2
Monte las varas del soporte.
B
F
B
D
D
A A
A
E
