56
VQT5K49 (ITA)
ITALIANO

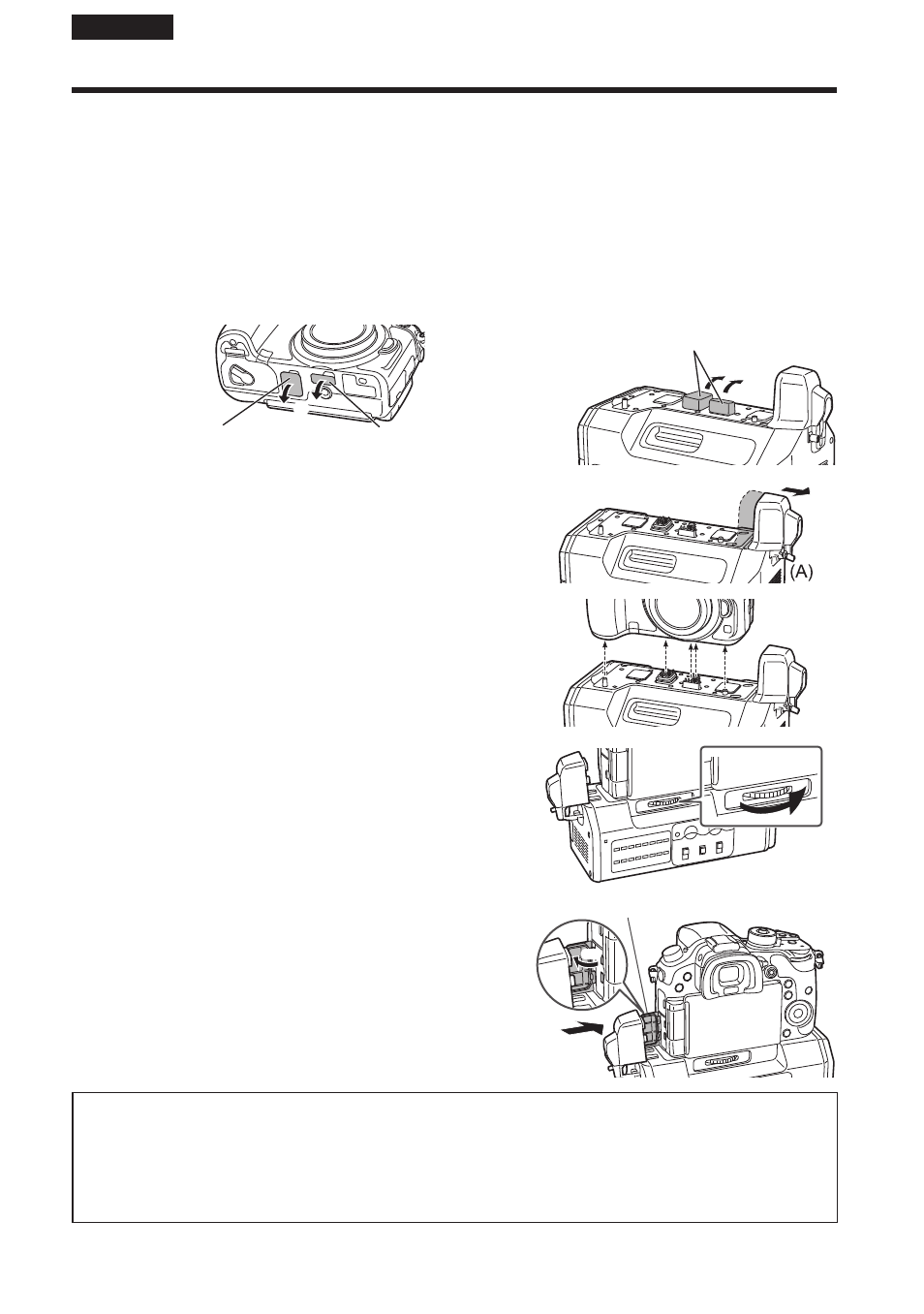

Installazione sulla fotocamera digitale
y y Assicurarsi che l’alimentatore CC non sia collegato al terminale DC IN dell’unità e che la
fotocamera digitale sia spenta.
(Se si installa o rimuove con la fotocamera accesa, si potrebbe verificare malfunzionamento.)
1
 Rimuovere la copertura del connettore del battery grip e quella del connettore
dell’intarface unit della fotocamera digitale, quindi  rimuovere i coperchi del contatto
elettrico e del contatto interfaccia dell’unità.
y y Conservare le coperture del connettore e i coperchi del contatto in modo sicuro per evitare
di perderli.
y y Per proteggere i terminali, fissare di nuovo le coperture e i coperchi dopo l’utilizzo dell’unità.

Copertura del connettore
del battery grip
Copertura del connettore
dell'intarface unit
Coperchi del terminale

2
Allentare la vite del terminale di collegamento
HDMI (A) e far scorrere lateralmente il terminale di
collegamento HDMI.
y y Non torcere o tirare il terminale di collegamento HDMI
con eccessiva forza. In caso contrario è possibile che
si verifichino malfunzionamento o danni.
3
Allineare la vite di fissaggio, i contatti e i perni
di fissaggio della fotocamera, quindi fissare la
fotocamera digitale.
4
Ruotare la vite di fissaggio (B) in direzione della
freccia e serrarla saldamente.
y y Verificare che la vite di fissaggio sia serrata
saldamente durante l’uso.
5
Aprire la copertura del terminale sulla fotocamera
digitale, far scorrere verso l’interno (verso la
fotocamera) il terminale di collegamento HDMI
dell’unità per collegarlo, quindi serrare saldamente
la vite del terminale di collegamento HDMI (A).
y y Aprire la copertura del terminale sulla fotocamera
digitale di 90 gradi e posizionarla nel terminale di
collegamento HDMI.
(B)
Copertura del terminale
90°
(A)
„ „ Rimozione dalla fotocamera digitale
y y Assicurarsi che l’alimentatore CC non sia collegato al terminale DC IN dell’unità e che la
fotocamera digitale sia spenta, quindi eseguire la procedura di installazione nell’ordine
inverso (scollegare il terminale di collegamento HDMI prima di ruotare la vite di fissaggio (B)).
Se si esegue la procedura nell’ordine non corretto si potrebbero causare danni.
