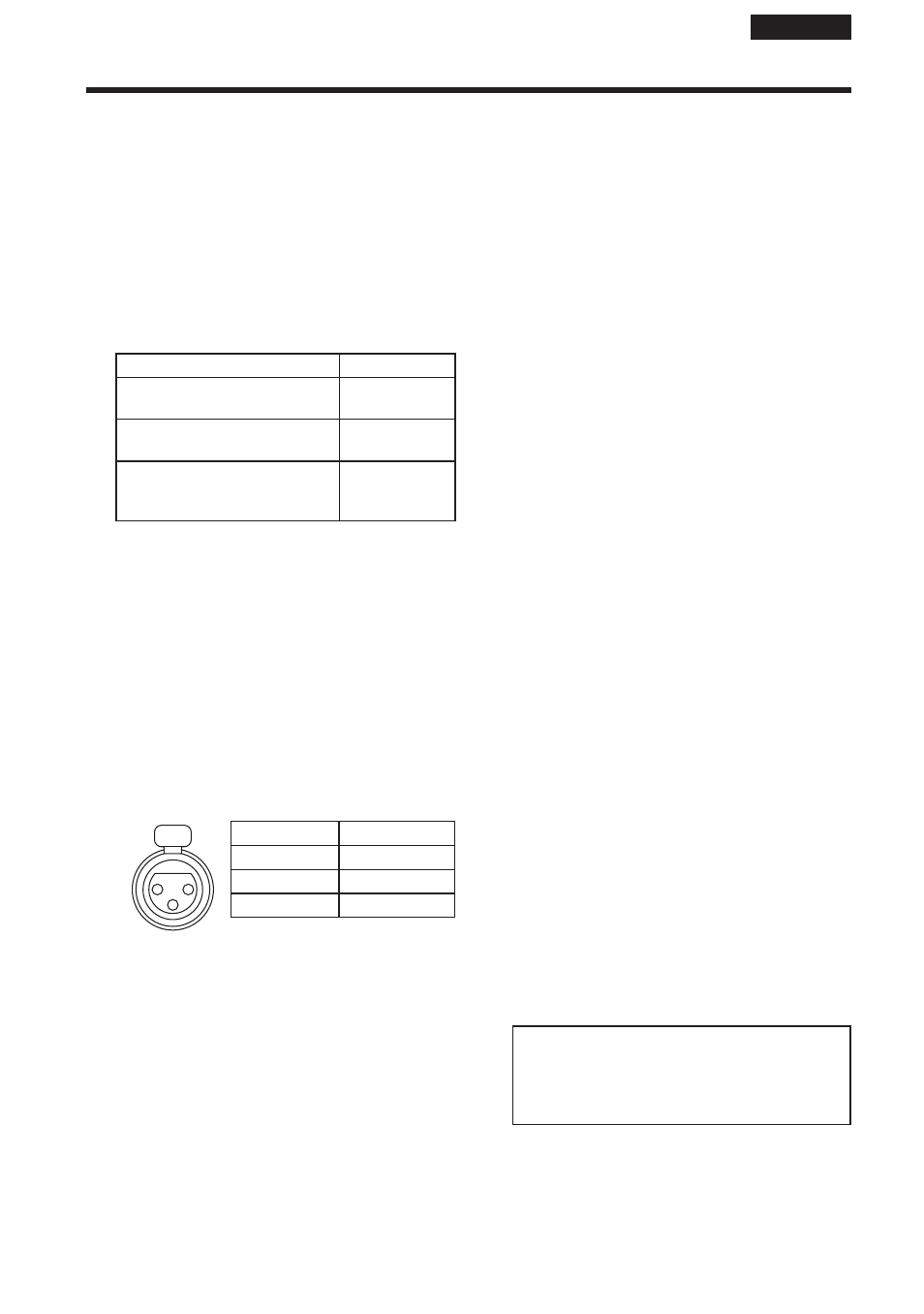

(FRE) VQT5K49
31
FRANÇAIS
9 Prise TC IN (BNC)
Les codes temporels sont saisis ici.
Saisissez un code temporel de référence
avec cette prise pour synchroniser le code
temporel de l’appareil photo numérique sur
celui d’un appareil externe.
y y Utilisez un câble à double blindage
équivalent 5C-FB pour le raccordement
à cette prise.
10 Prises SDI OUT [1, 2, 3, 4] (BNC)
Prises réservées à la sortie SDI.
Réglage de résolution Prise de sortie
C4K, 4K
<1,5G-SDI Square Division>
1 à 4
FHD (1 080/59,94p, 1 080/50p)
<3G-SDI>
1, 2
(même signal)
FHD (autres que ceux
mentionnés ci-dessus), HD
<1,5G-SDI>
1 à 4
(même signal)
y y Utilisez un câble à double blindage
équivalent 5C-FB pour le raccordement
à cette prise.
y y Lorsque les vidéos sortantes ne
comprennent pas de code temporel (par
ex., lorsque [Format enregistrement]
est réglé sur [MP4] sur l’appareil photo
numérique), aucun code temporel n’est
sorti.
11 Prises AUDIO IN [CH1, CH2]
(XLR, 3 broches)
Se raccordent à un équipement audio ou
des microphones.
PUSH
1
3
2
N° de broche Signal
1 GND
2 AUDIO IN (H)
3 AUDIO IN (C)
12 Interrupteurs LINE/MIC/+48V
Activez-les en fonction de l’équipement
audio raccordé aux prises AUDIO IN CH1
ou AUDIO IN CH2.
LINE :
Lorsqu’un appareil d’entrée de ligne
audio est branché.
(Niveau d’entrée : 0 dBu)
MIC :
Lorsqu’un microphone externe est
branché.
(Niveau d’entrée : -50 dBu)
+48V :
Lorsqu’un microphone fantôme
(un microphone nécessitant une
alimentation électrique de +48 V) est
branché.
Une alimentation électrique de +48 V
sera fournie aux prises AUDIO IN CH1
et AUDIO IN CH2.
13 Interrupteur STEREO/MONO
Fait basculer le signal audio entrant dans
AUDIO IN CH1 et AUDIO IN CH2 entre
modes stéréo ou mono.
STEREO :
Audio stéréo, deux canaux.
MONO :
Audio monaural.
Le signal audio entrant dans AUDIO IN
CH1 entrera également dans AUDIO IN
CH2.
14 Molettes REC LEVEL
Règlent séparément les signaux audio
entrant dans AUDIO IN CH1 et AUDIO IN
CH2.
15 Indicateurs de niveau
Affichent séparément les indicateurs
concernant les niveaux d’entrée audio des
prises AUDIO IN CH1 et AUDIO IN CH2.
Les indicateurs s’allument en rouge
lorsque les niveaux audio dépassent 0 dB.
Faites jouer les molettes REC LEVEL
( 14 ) pour éviter que les niveaux audio ne
dépassent 0 dB.
16 Témoin d’alimentation
S’allume lorsque l’appareil photo
numérique raccordé est mis sous tension.
17 Orifices de fixation pour trépied
Compatibles avec des vis 1/4-20 UNC et
3/8-16 UNC.
Utilisez l’orifice approprié correspondant
au diamètre de la vis du trépied.
y y Les orifices ont une profondeur de
5,5 mm. Lors de la fixation d’un
trépied à l’appareil, ne serrez pas
excessivement la vis.
18 Arrivée d’air
19 Évacuation d’air
Nomenclature et fonctions des composants
(suite)
