Preparativos
7
ES

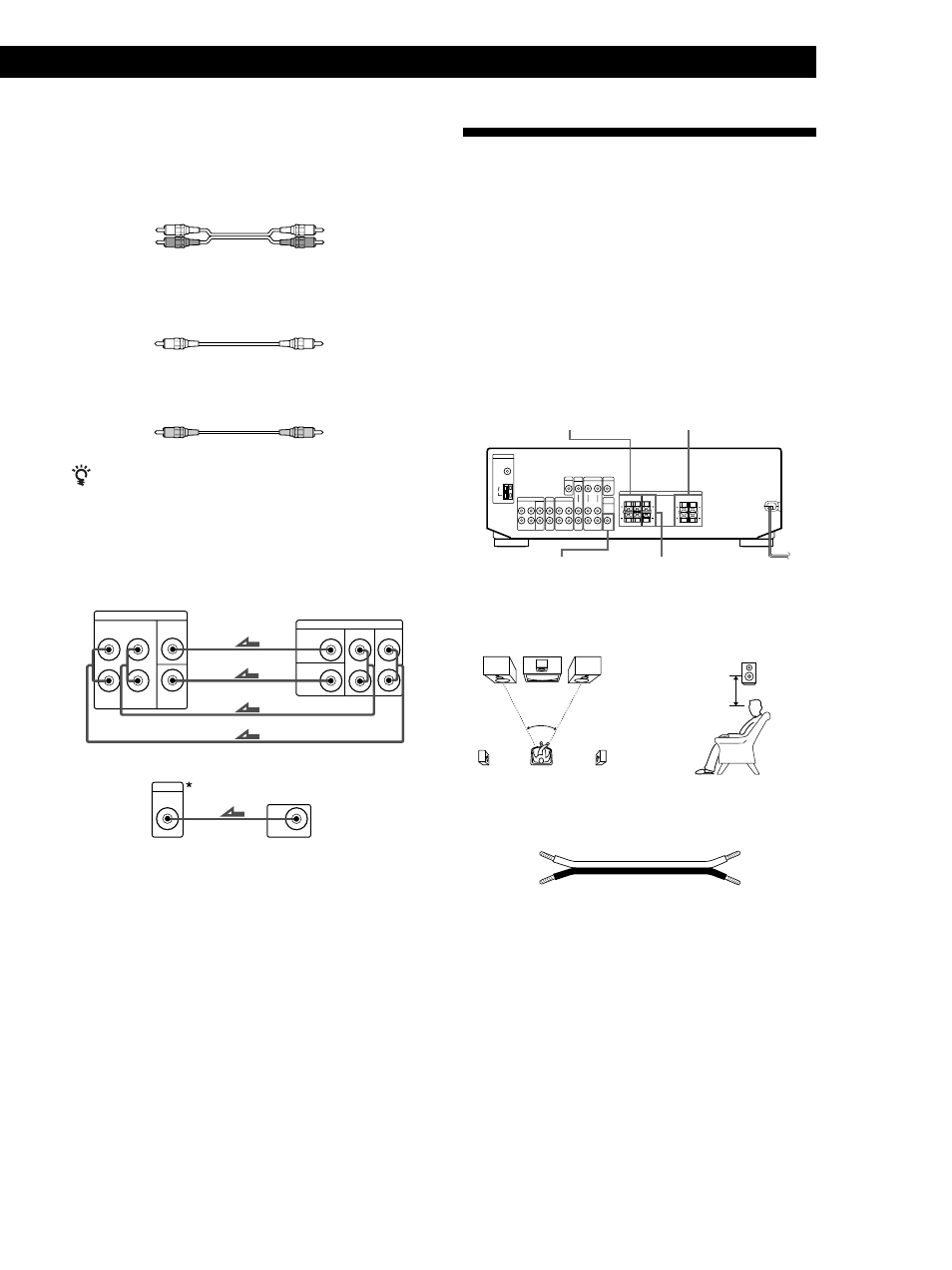

Conexión de sistemas de altavoces
Descripción general
En esta sección se describe cómo conectar sus altavoces
al receptor. Aunque se requieren altavoces delanteros
(izquierdo y derecho), el central y los traseros son
opcionales. La adición de un altavoz central y de
altavoces traseros reforzará los efectos perimétricos. La
conexión de un altavoz de graves activo aumentará la
respuesta en graves. Con respecto a la ubicación
específica de los terminales, consulte la ilustración
siguiente.
Para obtener el óptimo sonido perimétrico, coloque los
altavoces como se muestra en la ilustración siguiente.
¿Qué cables se necesitan?
Cable de altavoz (no suministrado) (1 para cada altavoz)
Retuerza unos 15 mm los extremos pelados del cable.
Cerciórese de hacer coincidir el conductor del cable de
altavoz con el terminal apropiado del componente: + a +
y – a –. Si invirtiese los conductores, el sonido se oiría
distorsionado, y habría carencia de graves.
Altavoz trasero
60 - 90 cm
(+)
(+)
(–)
(–)
Reproductor DVD/decodificador Dolby Digital
¿Qué cables se necesitan?
• Cable de audio (no suministrado) (Uno para las
tomas 5.1 CH/DVD FRONT y REAR)
• Cable de audio monoaural (no suministrado) (Uno
para las tomas 5.1 CH/DVD CENTER y SUB
WOOFER)
• Cable de video (no suministrado) (Uno para la toma
5.1 CH VIDEO IN) (STR-DE345 solamente)
A través de los altavoces conectados al receptor, es
posible reproducir pistas de sonido Dolby Digital
decodificadas.
Si dispone de un decodificador Dolby Digital, puede
amplificar una pista de sonido Dolby Digital
decodificada realizando las siguientes conexiones.
* STR-DE345 solamente
¿Qué hacer a continuación?
Vaya a la sección siguiente para conectar los altavoces.
Blanco (izq.)
Rojo (der.)
Blanco (izq.)
Rojo (der.)
Negro
Negro
Amarillo
Amarillo
Receptor
Decodificador Dolby
Digital, etc.
(Continúa)
FRONT
REAR
CENTER
WOOFER
PRE OUT
5.1 CH/DVD
FRONT
REAR
CENTER
SUB
WOOFER
L
R
SPEAKERS REAR
SPEAKERS FRONT
SUB WOOFER
SPEAKERS CENTER
45
°
Receptor
Decodificador Dolby
Digital, etc.
VIDEO
VIDEO IN
5.1 CH
