Sony MEX-DV2000 - Manual (Page 2)

182 mm
53 mm
1 2 3



Dashboard
Tableau de bord
Tablero
1 2



  

Face the hook inwards.
Tournez le crochet vers
l’intérieur.
El gancho debe
encontrarse en la parte
interior.
Claws
Griffes
Uñas
Précautions
• Choisissez soigneusement l’emplacement d’installation
pour que l’appareil ne gêne pas le chauffeur pendant la
conduite.
• Évitez d’installer l’appareil dans un endroit exposé à
la poussière, à la saleté, à des vibrations excessives ou
à des températures élevées comme en plein soleil ou à
proximité de conduits de chauffage.
• Pour garantir un montage sûr, n’utilisez que le matériel
fourni.
Réglage de l’angle de montage
Ajustez l’inclinaison à un angle inférieur à 45°.
Raccordement du cordon du
frein à main
Veillez à raccorder le cordon du frein à main (vert clair)
de
 au cordon du capteur du frein à main. La position
de montage du cordon du capteur du frein à main dépend
de votre véhicule. Pour obtenir davantage d’informations,
veuillez consulter votre concessionnaire automobile ou
votre détaillant Sony.
Raccordement d’un microphone
Exemple de raccordement
Remarques
• Qu’il soit utilisé ou non, faites passer le cordon d’entrée MIC
de sorte à ce qu’il ne gêne pas la conduite. Utilisez un serre-
câble pour fi xer les cordons, etc., si ces derniers se trouvent
au niveau de vos pieds.
• La fonction Karaoké n’est pas disponible pendant la conduite.
Retrait du tour de protection et
du support
Avant d’installer l’appareil, retirez le tour de
protection
 et le support  de l’appareil.
1 Retirez le tour de protection .
 Insérez les clés de déblocage  en même
temps dans le tour de protection
.
 Tirez sur les clés de déblocage  pour retirer
le tour de protection .
2 Retirez le support .
 Insérez les clés de déblocage  en même
temps entre l’appareil et le support 
jusqu’au déclic.
 Tirez le support  vers le bas, puis tirez sur
l’appareil vers le haut pour les séparer.
Exemple de montage
Installation dans le tableau de bord
Remarques
• Si nécessaire, pliez ces griffes vers l’extérieur pour assurer
une prise correcte ( -2).
• Assurez-vous que les 4 loquets situés sur le tour de protection
 sont correctement engagés dans les fentes de l’appareil
(
-3).
Installation de l’appareil dans
une voiture japonaise
Cet appareil ne peut pas être installé dans certaines
voitures japonaises. Consultez, dans ce cas, votre
détaillant Sony.
Remarque
Pour éviter tout problème de fonctionnement, utilisez uniquement
les vis
 fournies pour le montage.
Retrait et fi xation de la façade
Avant d’installer l’appareil, retirez la façade.
-A Pour la retirer
Avant de retirer la façade, n’oubliez pas d’appuyer sur
.
Appuyez sur
, faites glisser la façade vers la
droite, puis tirez doucement l’extrémité gauche de la
façade pour la dégager.
-B Pour la fi xer
Engagez l’orifi ce  de la façade sur la tige  de
l’appareil, puis poussez doucement sur le côté gauche
pour l’installer en position.
Avertissement si le contact de
votre véhicule ne comporte pas
de position ACC
Veillez à régler la fonction de mise hors tension
automatique. Pour obtenir davantage d’informations,
reportez-vous au mode d’emploi fourni.
L’appareil s’éteint complètement et automatiquement
après le laps de temps choisi une fois l’appareil mis hors
tension afi n d’éviter que la batterie ne se décharge.
Si vous ne réglez pas la fonction de mise hors tension
automatique, appuyez sur la touche
 et maintenez-
la enfoncée jusqu’à ce que l’affi chage disparaisse à
chaque fois que vous coupez le contact.
Touche RESET
Une fois que l’installation et les raccordements sont
terminés, retirez la façade et appuyez sur la touche
RESET à l’aide d’un stylo à bille ou d’un autre objet
pointu.
How to detach and attach the
front panel
Before installing the unit, detach the front panel.
-A To detach
Before detaching the front panel, be sure to press .
Press , then slide the front panel to the right, and
gently pull out the left end of the front panel.
-B To attach
Place the hole  of the front panel onto the spindle 
on the unit, then lightly push the left side in.
Warning if your car’s ignition
has no ACC position
Be sure to set the Auto Off function. For details, see the
supplied Operating Instructions.
The unit will shut off completely and automatically in
the set time after the unit is turned off, which prevents
battery drain.
If you do not set the Auto Off function, press and hold
 until the display disappears each time you turn
the ignition off.
RESET button
When the installation and connections are completed,
be sure to press the RESET button with a ball-point pen,
etc., after detaching the front panel.
Precautions
• Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
• Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperatures, such as in
direct sunlight or near heater ducts.
• Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Connecting the parking brake
cord
Be sure to connect the parking cord (Light green) of 
to the parking brake switch cord. The mounting position
of the parking brake switch cord depends on your car.
Consult your car dealer or your nearest Sony dealer for
further details.
Connecting a microphone
Connection example
Notes
• Whether in use or not, route the MIC input cord such that it
does not interfere with driving. Secure with a cord clamp, etc.,
if the cords are installed around your feet.
• The Karaoke function is unavailable while driving.
Removing the protection collar
and the bracket
Before installing the unit, remove the protection
collar
 and the bracket  from the unit.
1 Remove the protection collar .
 Engage the release keys  together with the
protection collar  .
 Pull out the release keys  to remove the
protection collar  .
2 Remove the bracket .
 Insert both release keys  together between
the unit and the bracket  until they click.
 Pull down the bracket  , then pull up the unit
to separate.

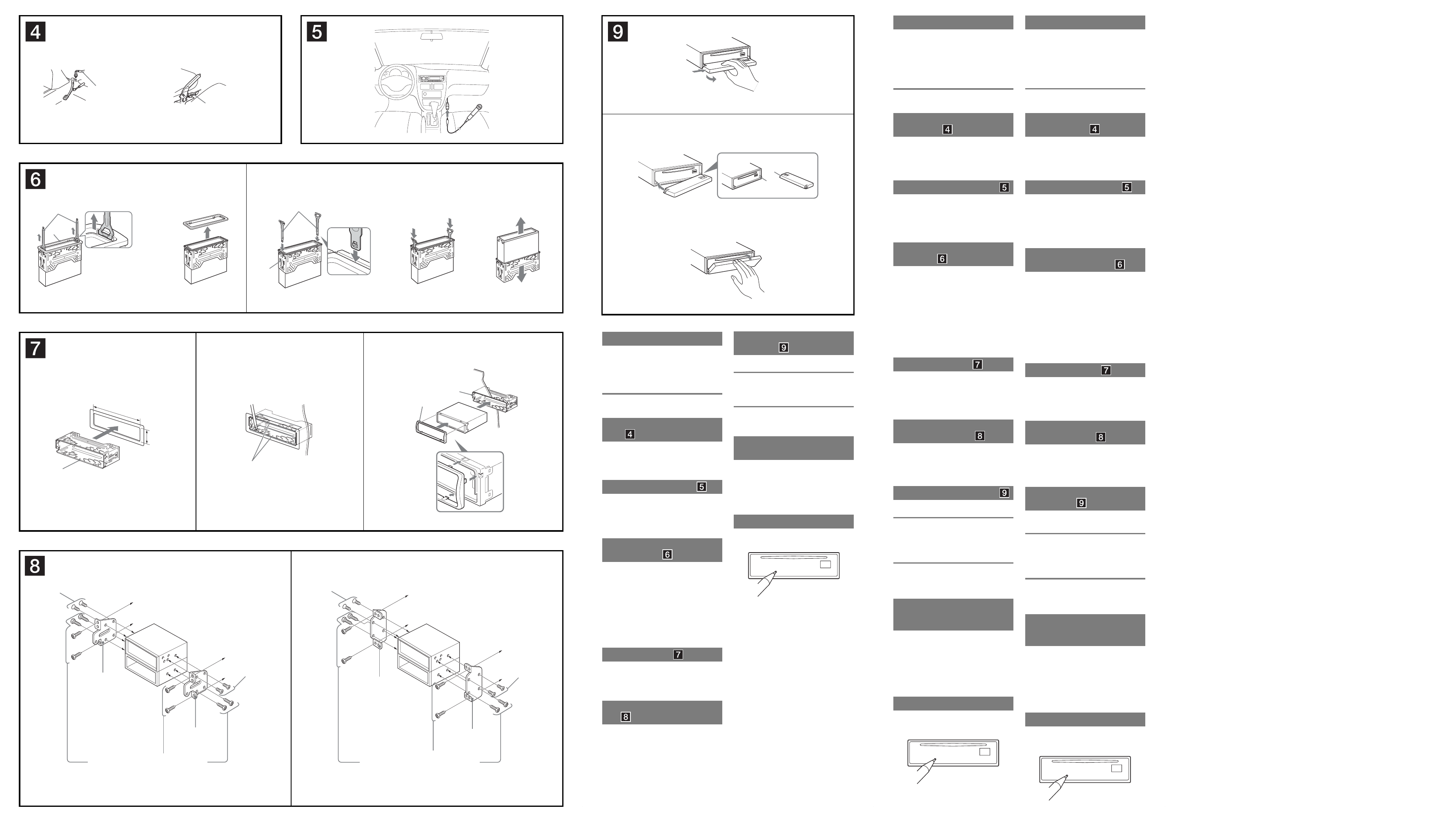

Mounting example
Installation in the dashboard
Notes
• Bend these claws outward for a tight fi t, if necessary (
-2).
• Make sure that the 4 catches on the protection collar  are
properly engaged in the slots of the unit ( -3).
Mounting the unit in a Japanese
car
You may not be able to install this unit in some makes of
Japanese cars. In such a case, consult your Sony dealer.
Note
To prevent malfunction, install only with the supplied screws
.
Orient the release key
correctly.
Orientez correctement
la clé de déblocage.
Oriente la llave de
liberación en la
dirección correcta.
A
TOYOTA
to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
Bracket
Support
Soporte
Bracket
Support
Soporte
B
NISSAN


to dashboard/center console
vers le tableau de bord/la console centrale
al tablero o consola central
Bracket
Support
Soporte
Bracket
Support
Soporte


Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Dimensions
max. 5 × 8 mm
(
7 /
32
× 11 /
32
po)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Dimensions
max. 5 × 8 mm
(
7 /
32
× 11 /
32
po)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
(
7 / 32 × 11 / 32 in)
Dimensions
max. 5 × 8 mm
(
7 /
32
× 11 /
32
po)
Tamaño mбx.
5 Ч 8 mm
max. size
5 × 8 mm
(
7 /
32
× 11 /
32
in)
Dimensions
max. 5 × 8 mm
(
7 /
32
× 11 /
32
po)
Tamaño mбx.
5 Ч 8 mm
Existing parts supplied with your car
Pièces existantes fournies avec la voiture
Piezas existentes suministradas con su automóvil
A
B
1
2
A
B

Parking brake switch cord
Cordon du capteur du frein
à main
Cable de conmutación del
freno de estacionamiento
Hand brake type
Type frein à main
Tipo de freno manual
Parking brake switch cord
Cordon du capteur du frein
à main
Cable de conmutación del
freno de estacionamiento
Foot brake type
Type frein à pied
Tipo de freno de pedal
Precauciones
• Elija cuidadosamente el lugar de montaje de forma que
la unidad no interfi era con las funciones normales de
conducción.
• Evite instalar la unidad donde pueda quedar sometida
a polvo, suciedad, vibraciones excesivas o altas
temperaturas como, por ejemplo, a la luz solar directa o
cerca de conductos de calefacción.
• Para realizar una instalación segura y fi rme, utilice
solamente elementos de instalación suministrados.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°.
Conexión del cable del freno de
estacionamiento
Asegúrese de conectar el cable del freno (verde claro) de
 al cable de conmutación del freno de estacionamiento.
La posición de montaje del cable de conmutación
del freno de estacionamiento depende del automóvil.
Consulte al distribuidor del automóvil o al distribuidor
Sony más cercano para obtener más detalles.
Conexión de un micrófono
Ejemplo de conexiones
Notas
• Se esté utilizando o no, coloque el cable de entrada MIC
de modo que no interfi era en el manejo del automóvil. Si
instala los cables cerca de la zona de los pies, fíjelos con una
abrazadera, etc.
• La función de karaoke no está disponible mientras maneja el
automóvil.
Extracción del marco de
protección y del soporte
Antes de instalar la unidad, retire el marco de
protección
 y el soporte  de la misma.
1 Retire el marco de protección .
 Acople las llaves de liberación  al marco de
protección  .
 Retire las llaves de liberación  para extraer
el marco de protección  .
2 Retire el soporte .
 Inserte ambas llaves de liberación  entre la
unidad y el soporte  hasta que encajen.
 Presione el soporte  y, a continuación,
levante la unidad para separar ambos
elementos.
Ejemplo de montaje
Instalación en el tablero
Notas
• Si es necesario, doble estos ganchos hacia fuera para que
encaje fi rmemente ( -2).
• Compruebe que los 4 enganches del marco de protección 
estén bien fi jados en las ranuras de la unidad ( -3).
Montaje de la unidad en un
automóvil japonés
Es posible que no pueda instalar esta unidad en algunos
automóviles japoneses. En tal caso, consulte a su
distribuidor Sony.
Nota
Para evitar que se produzcan fallos de funcionamiento, realice la
instalación solamente con los tornillos suministrados
.
Forma de extraer e instalar el
panel frontal
Antes de instalar la unidad, extraiga el panel
frontal.
-A Para extraerlo
Antes de extraer el panel frontal, cerciórese de presionar
.
Presione
 y, a continuación, deslice el panel
frontal hacia la derecha y tire suavemente de su extremo
izquierdo.
-B Para instalarlo
Coloque el orifi cio
 del panel frontal en el eje  de
la unidad y, a continuación, presione ligeramente el lado
izquierdo hacia adentro.
Advertencia: si el encendido del
automóvil no dispone de una
posición ACC
Asegúrese de ajustar la función de desconexión
automática. Para obtener más información, consulte el
manual de instrucciones suministrado.
La unidad se apagará completa y automáticamente en
el tiempo establecido después de que se desconecte la
unidad, lo que evita que se desgaste la batería.
Si no ha ajustado la función de desconexión automática,
mantenga presionado
 cada vez que apague
el interruptor de encendido, hasta que la pantalla
desaparezca.
Botón RESET
Una vez fi nalizada la instalación y las conexiones,
desmonte el panel frontal y presione el botón RESET con
un bolígrafo o un objeto similar.
