Page 23

MPF88E-UA/4-679-609-21 (1)
5
FR
Aperçu
à suivre

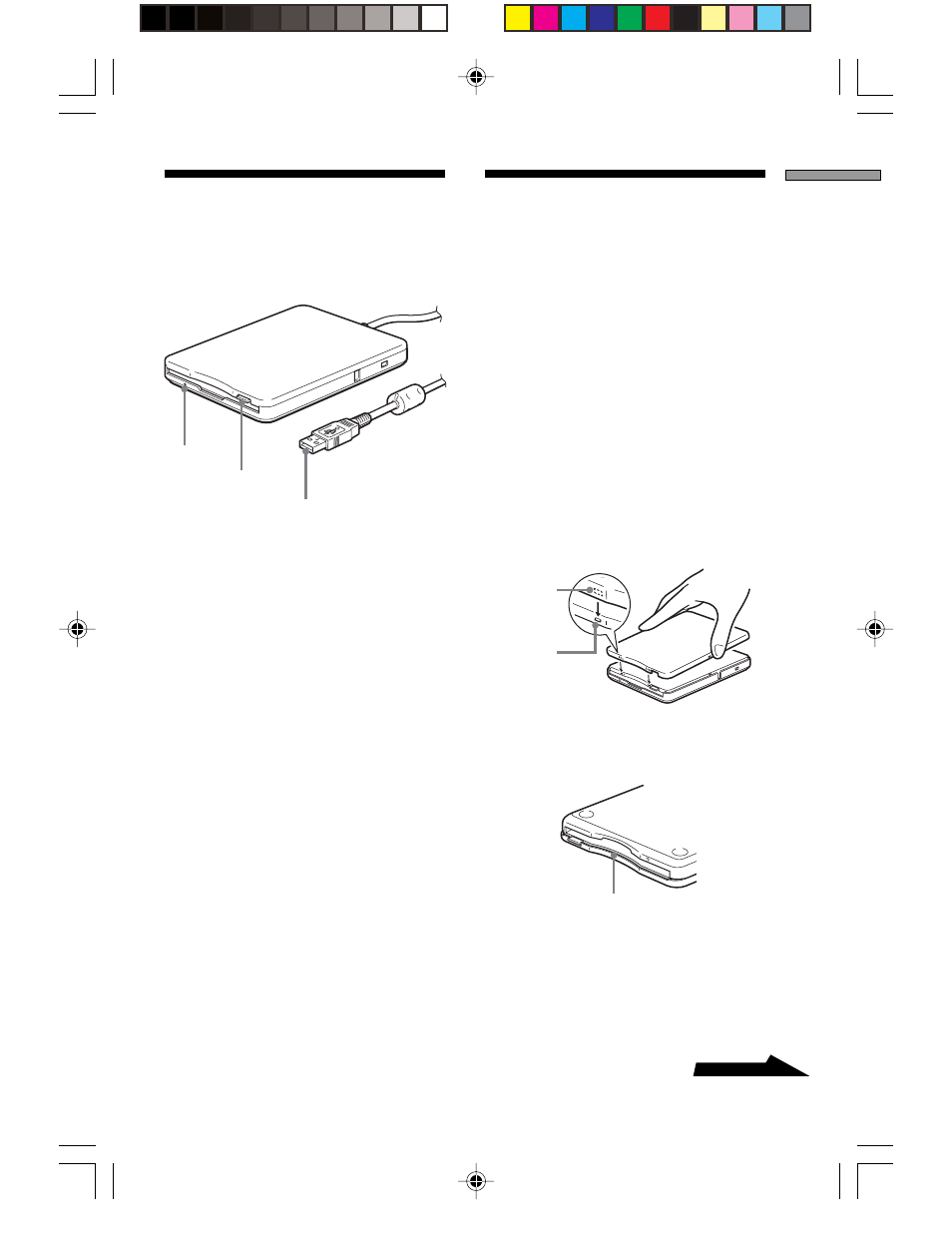

Nomenclature
Cette section présente les pièces et les
fonctions du lecteur.
1
2
3
1
Indicateur Status
Indique l’état du lecteur. Il s’allume lors
de l’accès à la disquette dans le lecteur.
2
Bouton Eject
Appuyer sur ce bouton pour éjecter une
disquette du lecteur.
3
Fiche USB de type A
Permet de raccorder le lecteur à votre
ordinateur.
Installation et
retrait du panneau
de couleur
Pour installer le panneau de
couleur
1
Alignez le panneau avec l’avant
du lecteur de sorte que les
crochets du panneau
s’emboîtent parfaitement dans
les encoches du lecteur.
Remarque
Vérifiez que le panneau s’emboîte
parfaitement sur le lecteur.
m
Vérifiez que le panneau s’emboîte
parfaitement sur le lecteur.
Encoche
Crochet
Avant du lecteur
Socle du lecteur
