Sony STR-DE685 User Manual
Str-de, Front view rm-pp411 remote control, Back view side view

STR-DE
685
DESCRIPTION:
DIMENSIONS
(WHD):
WEIGHT:
POWER
REQUIREMENTS:
POWER
CONSUMPTION:
Dolby Digital
Receiver
16 7/8" x 6 1/4" x 12 1/4"
16 lbs 8oz
120VAC
60HZ
180
Watts
Features and specifications subject to change without notice. • Non-metric weights and measurements are approximate.
NOTE:
WHERE THERE ARE CLOSE TOLERANCES INVOLVED IN CABINET BUILDING
OR APPLICATIONS WHICH REQUIRE A GREAT DEGREE OF PRECISION WE
RECOMMEND THAT THE PRODUCT ITSELF BE USED TO MAKE THE ACTUAL
MEASUREMENTS. SONY WILL NOT BE RESPONSIBLE FOR INACCURACIES
IN THE DESIGN OR MANUFACTURE OF ENCLOSURES .

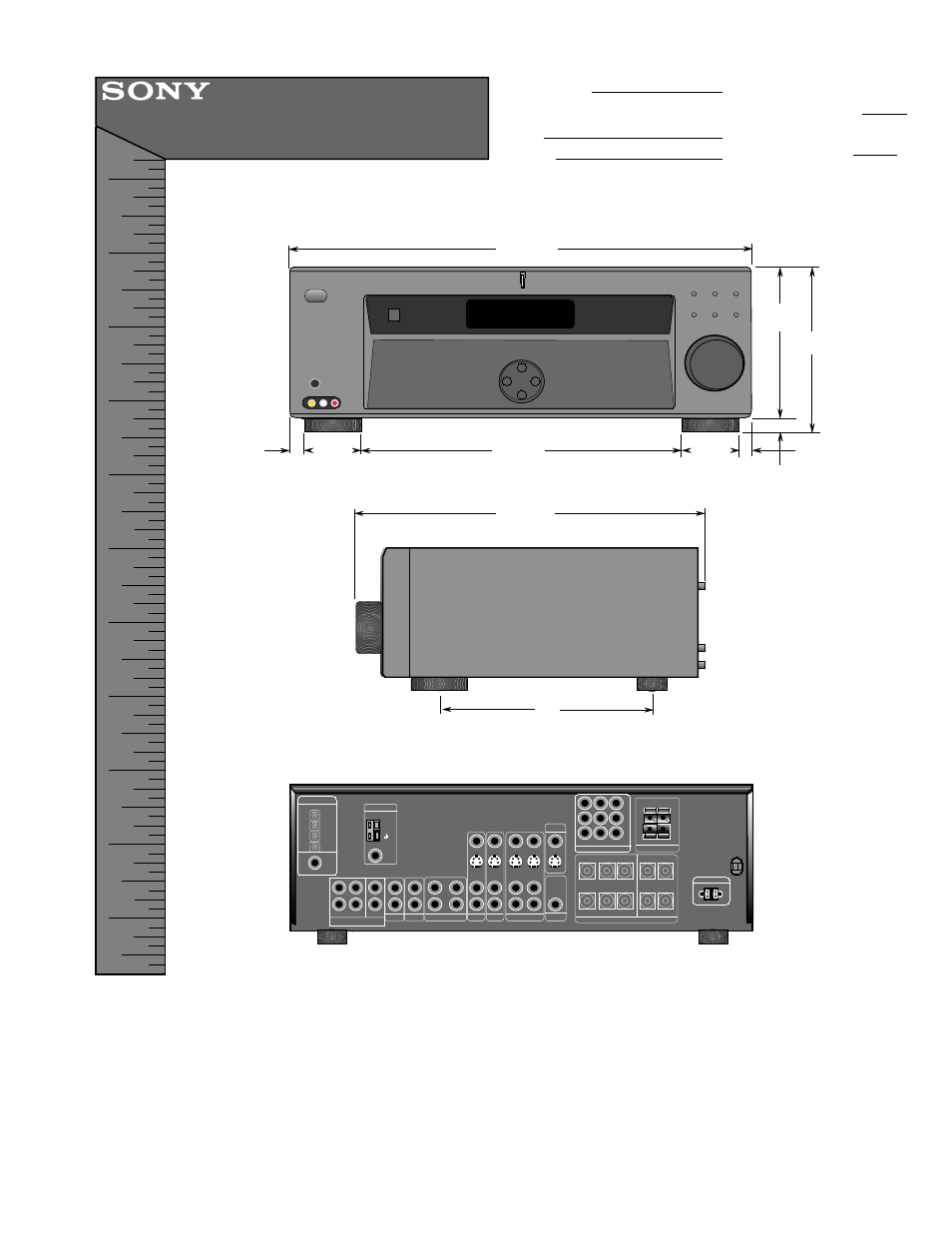

FRONT VIEW
RM-PP411 REMOTE CONTROL
Consumer Integrated Systems • Park Ridge, New Jersey 07656 • FAX (201) 930 7891 • b2b.sel.sony.com
VIDEO 1
SUB
WOOFER
AUX
MULTI CH INPUT
SUB
WOOFER
FRONT REAR
CNT
DVD
COAX
MONITOR
VIDEO IN VIDEO IN VIDEO OUT
VIDEO IN
VIDEO OUT
AUDIO OUT
9"
12 1/4 "
BACK VIEW
SIDE VIEW
OPTICAL
DIGITAL
6 1/4"
1/2"
12 1/8 "
1 7/8 "
1/2"
5 3/4"
1/2"
16 7/8"
1 7/8 "
