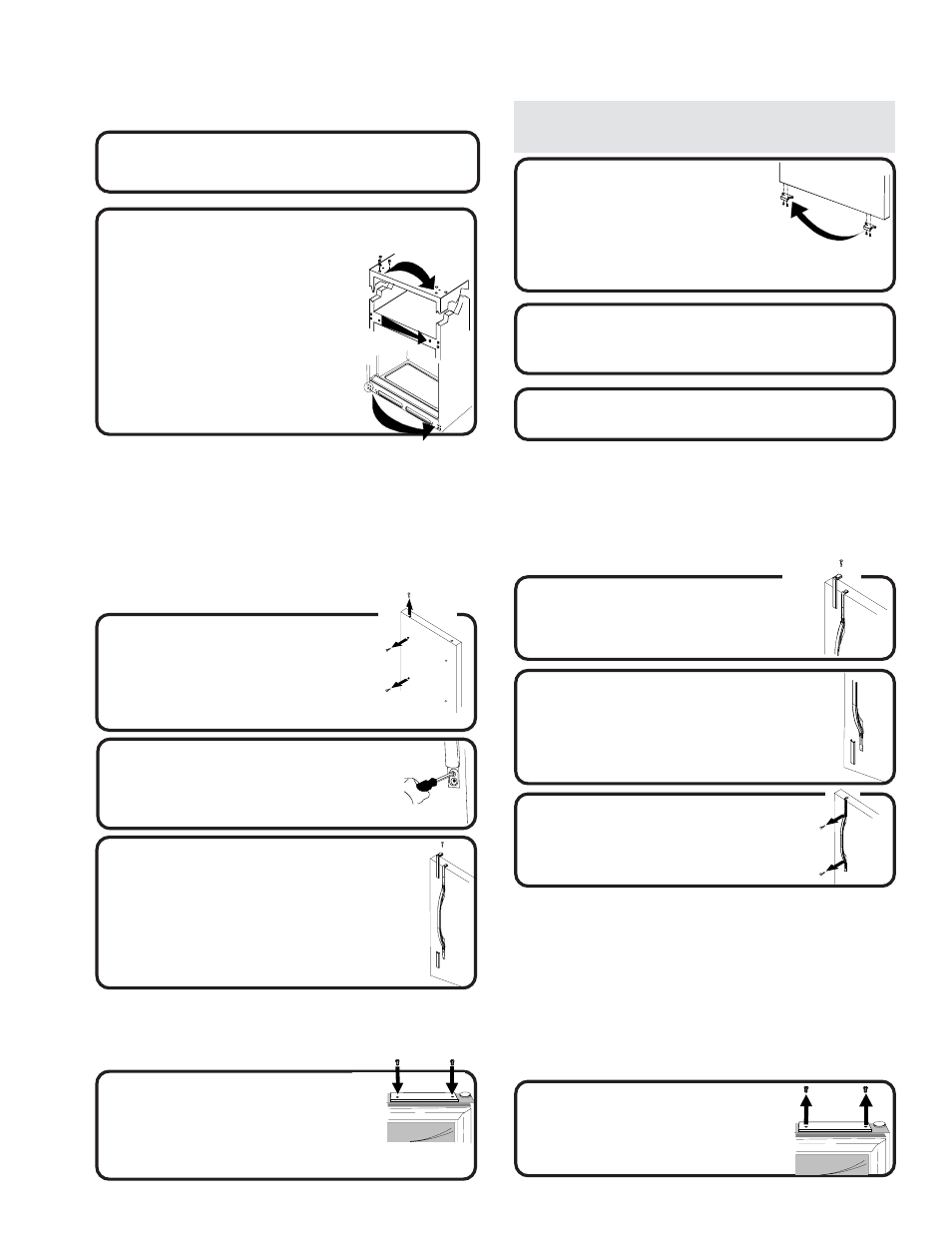

45

Mise en service de votre réfrigérateur

Inversion des portes

Suivre les étapes indiquées sous Démontage

des portes et des charnières.

1

Transférer les obturateurs et les vis de

l’armoire de l’autre côté de l’armoire.

2

Transférer les butées de

porte du bas des deux

portes au côté opposé des

portes.

3

Voir sous Démontage et pose des

poignées pour démonter et remonter

les poignées.

4

IMPORTANT : Pour travailler directement sur les portes, mettre

celles-ci sur une surface non abrasive protégée de serviettes ou

de moquette pour éviter d’en abîmer le fini.

Passer à Pose des portes et des

charnières pour le remontage des portes.

5

1

Enlever la vis supérieure de la poignée

de la garniture de poignée supérieure.

• Mettre la vis et la garniture de côté pour le

remontage.

Démontage d’une poignée de compartiment pour

produits frais montée à l’avant

Il pourra être nécessaire d’enlever la poignée pour permettre le passage de

l’appareil dans un endroit étroit ou pour inverser la porte.

Démontage et pose des poignées

Pose d’une poignée de compartiment pour

produits frais montée à l’avant

S’il s’agit d’une pose de poignée initiale, la poignée du compartiment pour

produits frais se trouve dans ce compartiment. La garniture de la poignée se

trouve dans le paquet de documentation.

1

Enlever les vis à six pans de ¼

(6 mm) du devant de la porte à

l’aide d’un tourne-écrou hexagonal.

• Pour une inversion de porte, enlever les

obturateurs du côté opposé de la porte et les insérer

dans les trous à vis.

Aligner les trous de poignée sur les

trous de vis du devant de la porte et

fixer la poignée en place à l’aide des

vis du devant de la porte enlevées à l’étape 1.

2

3

Prendre la garniture qui se trouve

dans le paquet de documentation et

la poser sur le haut et le bas de la

poignée tel qu’indiqué.

• Fixer la garniture du haut avec la vis qui reste de

celles enlevées à l’étape 1.

• Enclencher la garniture du bas sur la partie

inférieure de la poignée.

2

Faire levier sur la garniture de

poignée inférieure avec la pointe

d’une lame de tournevis plat

recouverte de ruban cache.

• Mettre la garniture de côté pour le remontage.

3

Enlever les deux dernières vis

de la poignée, puis la poignée.

• Mettre les vis de côté pour le remontage.

Pose d’unepoignée du congélateur

S’il s’agit d’une pose de poignée initiale, la poignée du compartiment

pour produits frais se trouve au dos du réfrigérateur.

Poser la poignée en la fixant en place

avec les vis enlevées du bord de la

porte.

• Pour une inversion de porte, enlever les obturateurs du

côté opposé de la porte et les insérer dans les trous à vis.

Démontage de la poignée du congélateur

Il pourra être nécessaire d’enlever la poignée pour permettre le passage

de l’appareil dans un endroit étroit ou pour inverser la porte.

Enlever les vis de la poignée avec

un tournevis cruciforme.

• Mettre les vis de côté pour le remontage.

• Enlever les obturateurs à l’aide

de la pointe d’un tournevis à lame

plate recouverte de ruban cache.

• Enlever les vis du meneau central

à l’aide d’un tourne-écrou

hexagonal de

5

/

16

(8 mm).

• Portes battantes seulement :

Enlever les vis du meneau

inférieur à l’aide d’un tourne-

écrou hexagonal de

3

/

8

(9 mm).

• Utiliser un tournevis cruciforme pour enlever et

remettre les butées.
