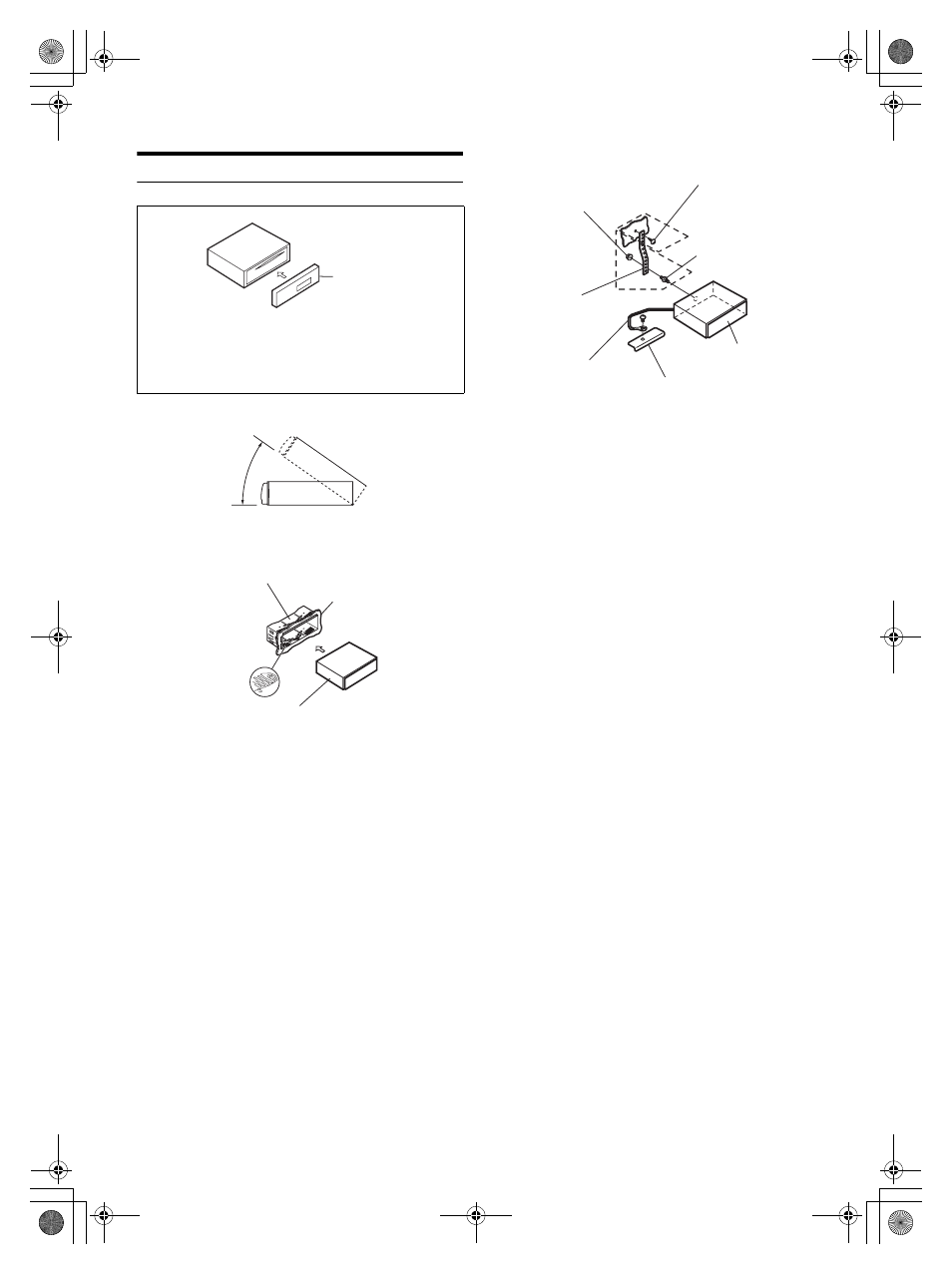

Instalación

Monte la unidad principal en un ángulo de 35 grados en relación con

el plano horizontal, desde atrás hacia adelante.

Precaución

Cuando instale esta unidad en el vehículo, no extraiga el panel
frontal desmontable.
Si lo hace durante la instalación, podría presionar demasiado y
deformar la placa de metal que lo sujeta.

1

* Si el manguito de montaje instalado en el salpicadero está flojo, las

placas de presión pueden doblarse un poco para solventar el
problema.

Extraiga el panel frontal desmontable (consulte la
página 6).
Extraiga el manguito de montaje de la unidad
principal (consulte “Extracción” en la página 25).

Panel frontal
desmontable

Menos de 35°

Manguito de montaje
(Incluido)

Salpicadero

Esta unidad

Placas de
presión

*

2

Refuerce la unidad principal con la cinta de montaje
metálica (no suministrada). Fije el cable de tierra de
la unidad en un punto metálico desnudo con un
tornillo (

*

1

) ya fijado al chasis del vehículo.

Para el tornillo con la marca “*

2

”, utilice un tornillo adecuado para

la ubicación de montaje elegida.

Conecte cada conector de entrada del amplificador
al conector de salida correspondiente de la parte
trasera del CDE-9873. Conecte el resto de los
conectores del CDE-9873 de acuerdo con las
instrucciones descritas en la sección CONEXIONES.

Cinta
metálica
de montaje

Chasis

Tuerca hexagonal (M5)

Perno

Cable de tierra

Tornillo

Esta unidad

*

2

*

1
