22 PL
Biały (lewy kanał audio)
Czerwony (prawy kanał audio)
Żółty Żółty
Żółty (wideo)
Czerwony (prawy kanał audio)
Żółty (wideo)
Biały (lewy kanał audio)
Etap 3: Podłączenie odbiornika telewizyjnego i
magnetowidu

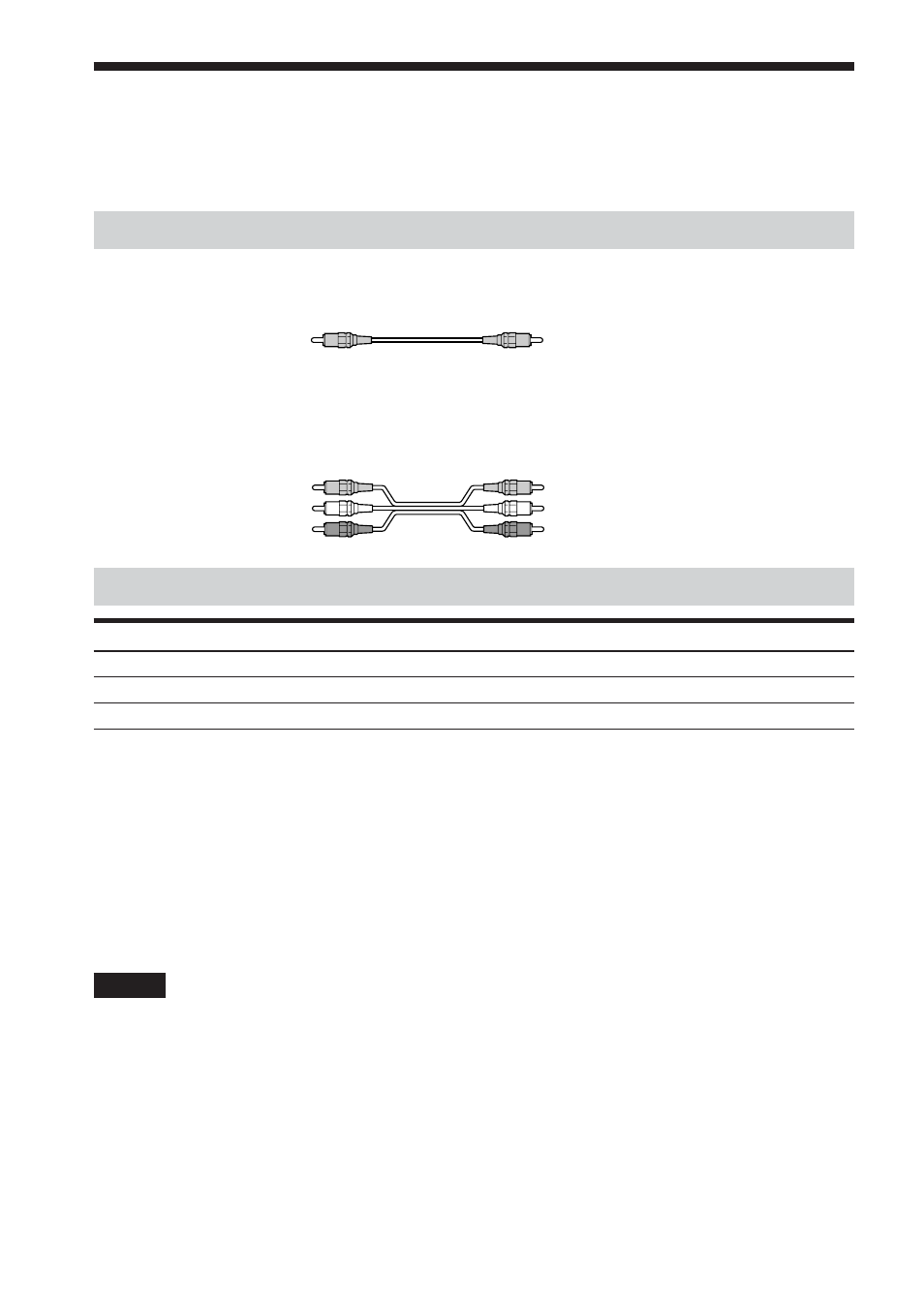

Wymagane przewody
Przewód wideo do podłączenia odbiornika telewizyjnego
Przewody audio/wideo (nie wchodzą w skład wyposażenia)
Podłączając przewody, należy sprawdzić, czy kolory wtyków odpowiadają kolorom
gniazd, do których zostały one włożone.
Gniazda do podłączania komponentów wideo
Podłącz Do
Odbiornik TV Gniazda MONITOR OUT
VCR Gniazda VIDEO 1
Cyfrowy odbiornik satelitarny Gniazda VIDEO 2
z W przypadku korzystania z gniazda S-video zamiast zwykłych gniazd wideo
Odbiornik TV musi być również podłączony za pośrednictwem gniazda S-video. Sygnały S-video są
przekazywane odrębną magistralą i nie są wyprowadzane przez zwykłe wyjścia wideo.
z W przypadku używania złączy COMPONENT VIDEO OUT (Y, P
B
/C
B
, P
R
/C
R
) zamiast złączy
wideo
Odbiornik TV musi być również podłączony za pośrednictwem gniazd COMPONENT VIDEO OUT
(Y, P
B
/C
B
, P
R
/C
R
). Jeśli odbiornik TV odbiera sygnały w formacie progresywnym, to należy użyć tego
złącza i wybrać dla funkcji “COMPONENT OUT” opcję “PROGRESSIVE” w menu “SCREEN SETUP”
(strona 68).
Uwagi
•
Po wybraniu za pomocą przycisku FUNCTION gniazda VIDEO 1 sygnał jest odtwarzany przy użyciu
głośników przednich, natomiast nie jest odtwarzany za pośrednictwem gniazd VIDEO 1 VIDEO OUT i
AUDIO OUT L/R.
•
W przypadku korzystania z wyjść liniowych Video 1 należy ustawić urządzenie w tryb 2CH STEREO.
Jeśli urządzenie nie znajduje się w trybie 2CH STEREO, wyjścia liniowe mogą nie działać prawidłowo.
•
Jeśli dla opcji “SCREEN SETUP” wybrano ustawienie “PROGRESSIVE”, na złącza MONITOR OUT i
S VIDEO OUT nie jest podawany sygnał.
•
Jeśli urządzenie pracuje w trybie “DVD”, sygnał jest podawany na złącza S VIDEO OUT i
COMPONENT OUT.
•
Jeśli urządzenie pracuje w trybie “DVD” i dla opcji “SCREEN SETUP” wybrano ustawienie
“PROGRESSIVE”, sygnał jest podawany jedynie na złącze COMPONENT OUT.
