Schritt 2: Anschließen der Antennen
Schließen Sie die mitgelieferten AM-/UKW-Antennen für Radioempfang an.

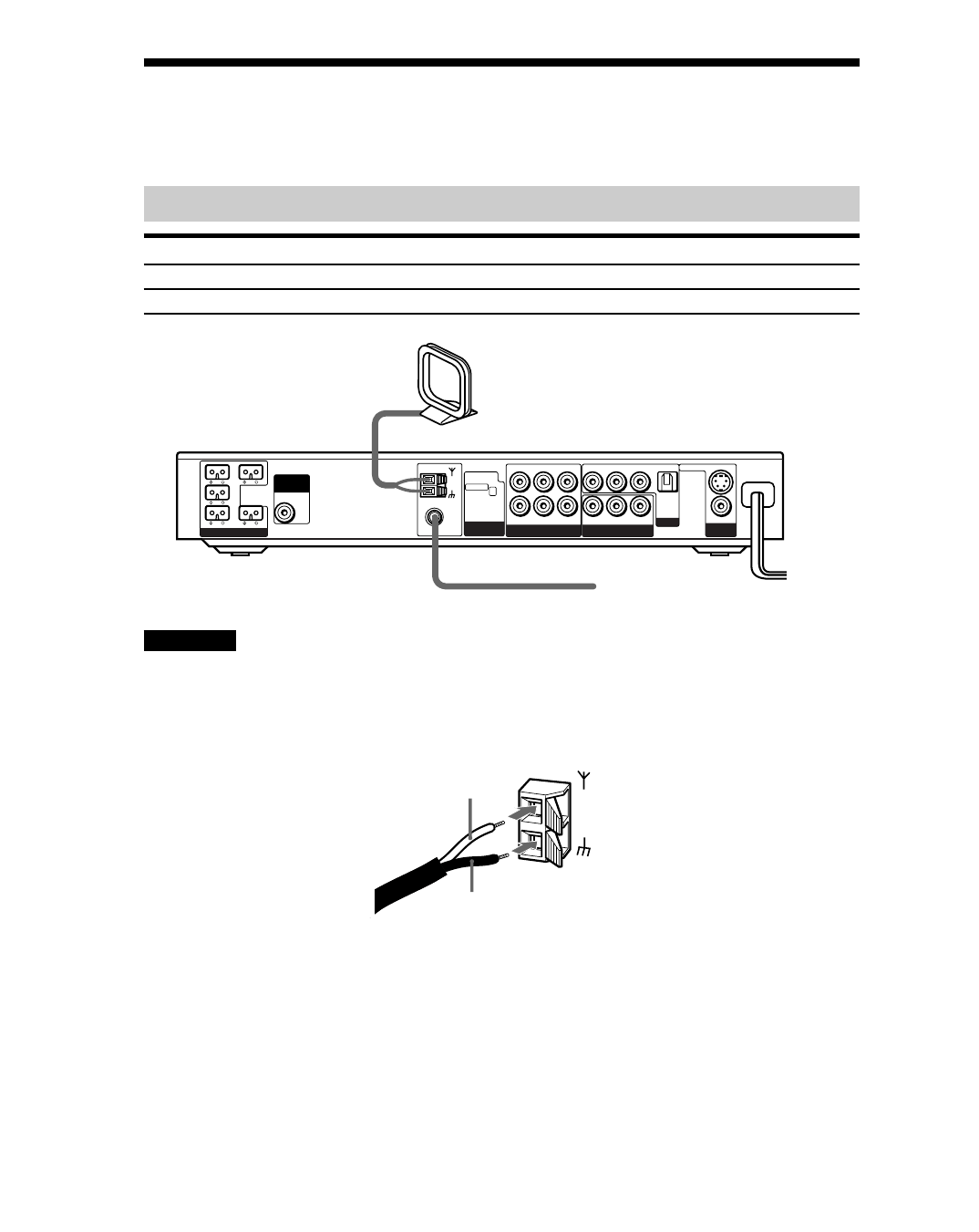

Anschlüsse für die Antennen
Antenne Anschlüsse
AM-Ringantenne AM-Anschlüsse
UKW-Wurfantenne Anschluss FM 75
Ω
COAXIAL
Hinweise
• Um Interferenzen zu vermeiden, halten Sie die AM-Ringantenne von der Anlage und anderen Komponenten fern.
• Breiten Sie die UKW-Wurfantenne unbedingt ganz aus.
• Achten Sie darauf, dass die UKW-Wurfantenne nach dem Anschließen möglichst horizontal ausgerichtet ist.
• Wenn Sie die mitgelieferte AM-Ringantenne anschließen, verbinden Sie das schwarze Kabel (B) mit dem
Anschluss U und das weiße Kabel (A) mit dem anderen Anschluss.
