16 PL
Przy podłączaniu odtwarzacza (rekordera)
DVD, tunera satelitarnego, konsoli
„PlayStation 2” itp. bez gniazda HDMI,
takie urządzenie należy podłączyć do stojaka
za pomocą gniazda INPUT OPT lub INPUT
COAX. Nie jest konieczne podłączanie wszystkich
przewodów. Przewód audio należy podłączyć
stosownie do gniazd w urządzeniach.
Przewód zasilający należy podłączyć na
końcu.

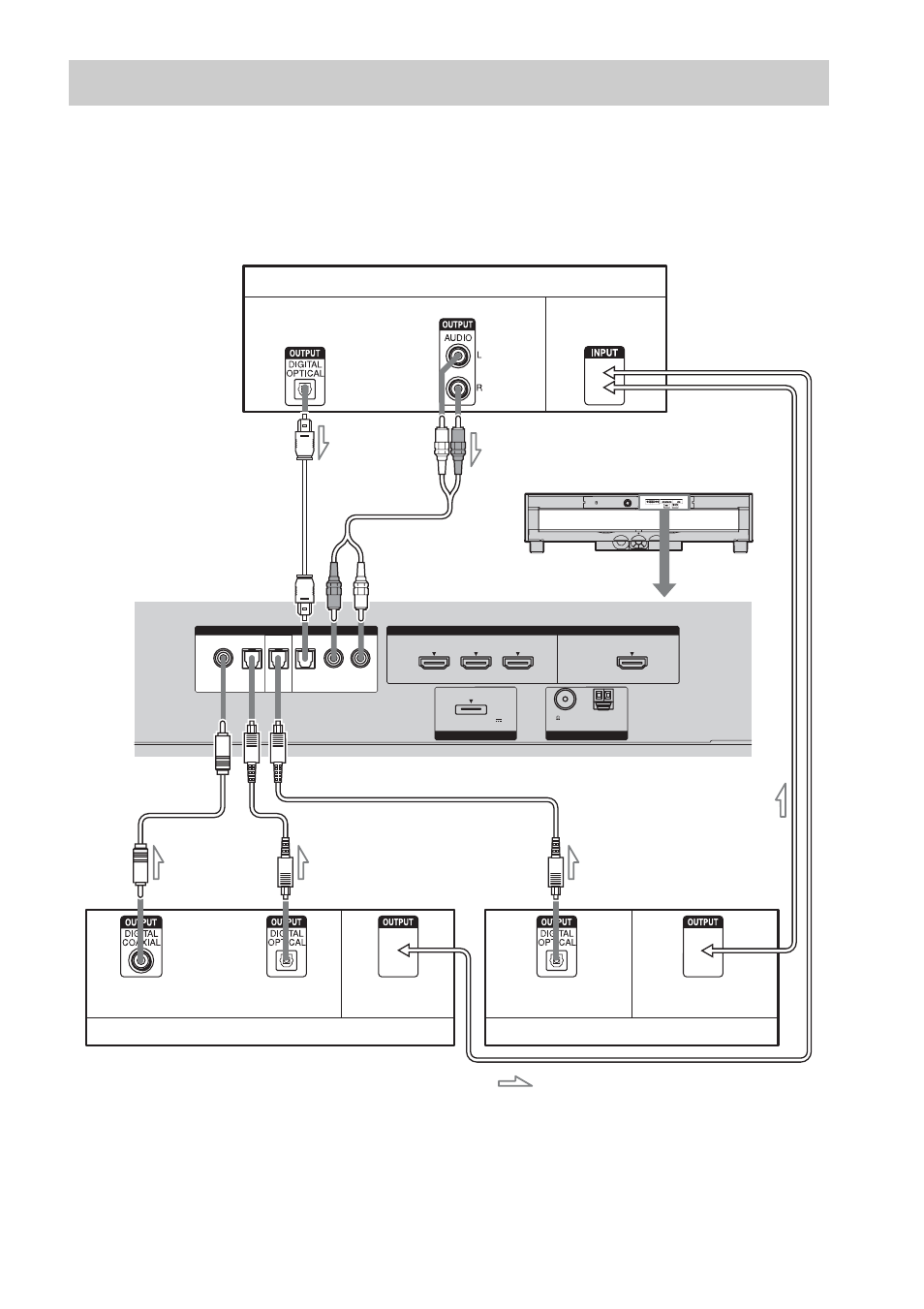

Podłączanie podzespołów bez gniazd HDMI
TV
ANALOG OPT OPT OPT COAX
SAT/CATV DVD
R L
INPUT
DVD IN
HDMI
SAT/CATV
IN BD IN TV OUT
DC 5V
0.7A MAX
DMPORT ANTENNA
75 COAXIAL
FM AM
Monitor TV, projektor itp.
C
A Kabel optyczny (nie wchodzi w skład zestawu)
B Kabel optyczny (wchodzi w skład zestawu)
C Cyfrowy kabel koncentryczny (nie wchodzi w skład zestawu)
* Jeżeli telewizor nie jest wyposażony w gniazdo DIGITAL OPTICAL OUTPUT, można użyć przewodu
audio (nie wchodzi w skład zestawu).
: Przepływ sygnału
Sygnał wideo
Sygnał wideo
A A
Sygnał wideo Sygnał audio
*
B
Sygnał audio
lub
Sygnał wideo Sygnał audio
Odtwarzacz (rekorder) DVD, „PlayStation 2” itp. Tuner satelitarny, dekoder telewizji kablowej itp.
lub
