När du ansluter en DVD-spelare (inspelare),
satellitmottagare, ”PlayStation 2,” etc., som inte
har några HDMI-uttag, ansluter du dess
videosignaluttag direkt till TV:n, och dess
ljudsignaluttag till stativet med hjälp av INPUT
OPT-uttaget eller INPUT COAX-uttaget.
Samtliga kablar behöver inte anslutas. Anslut
ljudkablarna enligt uttagen på komponenterna.
Anslut nätkabeln sist.

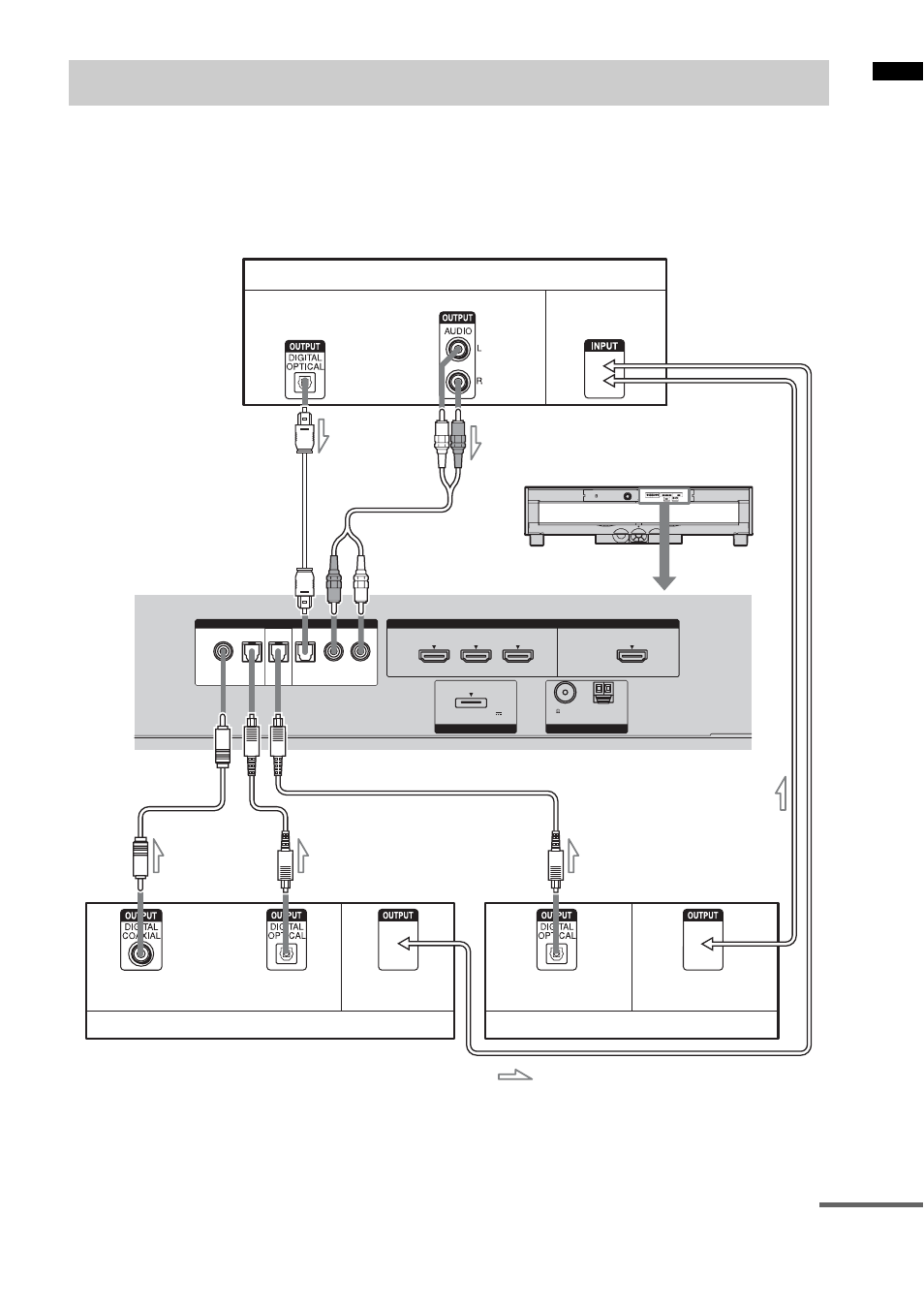

Ansluta komponenter utan HDMI-uttag
TV
ANALOG
OPT
OPT
OPT
COAX
SAT/CATV
DVD
R
L
INPUT
DVD IN
HDMI
SAT/CATV
IN
BD IN
TV OUT
DC 5V
0.7A MAX
DMPORT
ANTENNA
75 COAXIAL
FM
AM
TV-skärm, projektor etc.
C
A
Optisk kabel (medföljer ej)
B
Optisk kabel (medföljer)
C
Koaxial digitalkabel (medföljer ej)
*
En ljudkabel (medföljer ej) kan användas om TV:n saknar DIGITAL OPTICAL OUTPUT.
: Signalflöde
Videosignal
Videosignal
A
A
Videosignal
Ljudsignal
*
B
Ljudsignal
eller
Videosignal
Ljudsignal
DVD-spelare (inspelare), ”PlayStation 2,” etc.
Satellitmottagare, kabel-tv-mottagare, etc.
eller
fortsättning
