22 PL

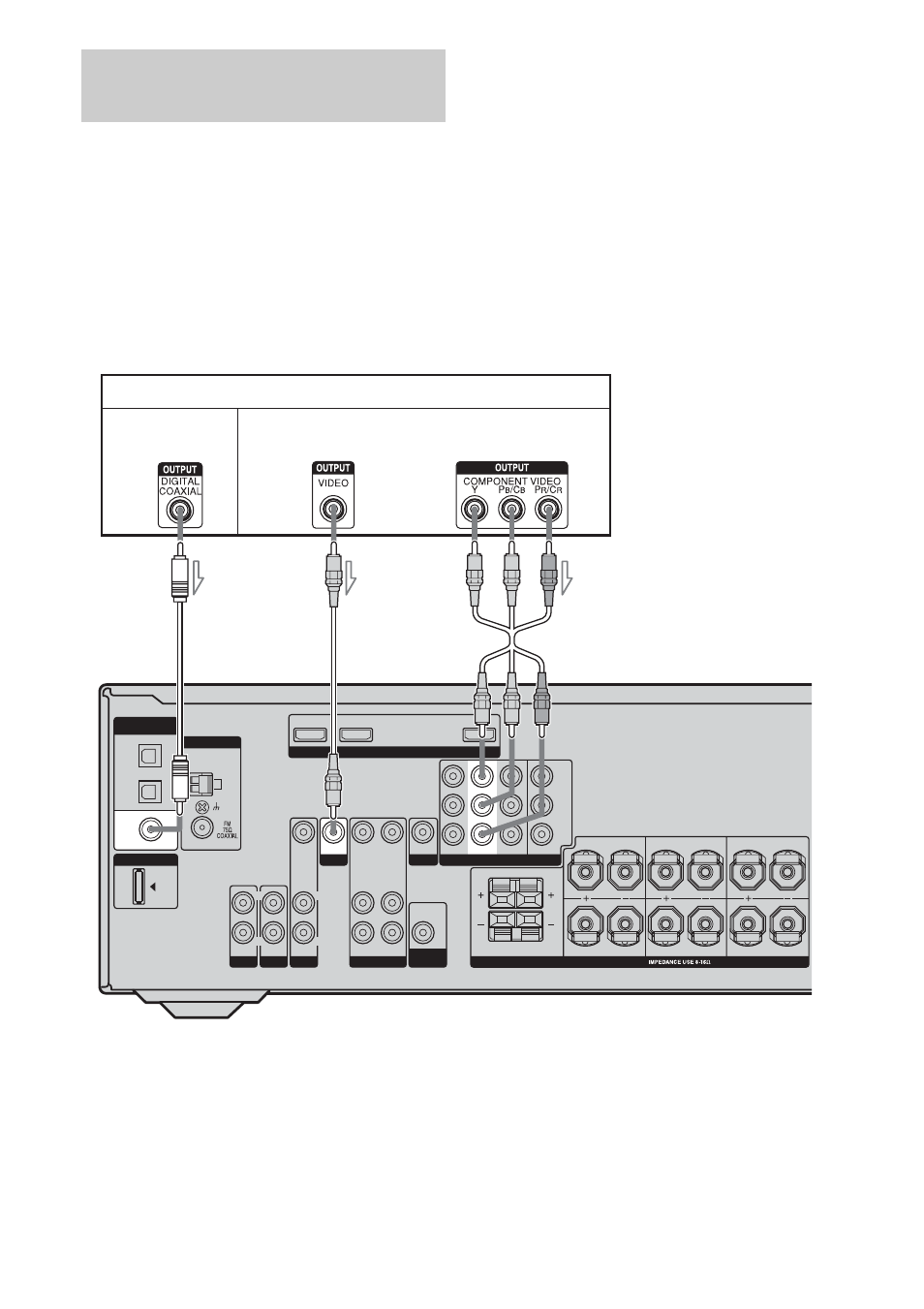

Na poniższej ilustracji pokazano sposób
podłączenia odtwarzacza/nagrywarki
DVD.
Podłączenie wszystkich kabli nie jest
konieczne. Podłącz przewody audio i
wideo zgodnie z gniazdami na
urządzeniach.
Uwaga
Aby umożliwić odbieranie wielokanałowego
cyfrowego sygnału wejściowego audio z
odtwarzacza DVD, należy określić ustawienie
cyfrowego wyjścia audio w tym odtwarzaczu.
Informacje na ten temat zawiera instrukcja
obsługi dostarczona z odtwarzaczem DVD.
Wskazówka
Wszystkie gniazda cyfrowe audio są zgodne z
częstotliwościami próbkowania 32 kHz,
44,1 kHz, 48 kHz i 96 kHz.
Podłączanie odtwarzacza DVD
Podłączanie odtwarzacza/
nagrywarki DVD
DMPORT
ANTENNA
AM
HDMI
DVD IN VIDEO 2/BD IN OUT
TV
IN
SA-CD/CD
IN
SAT
AUDIO IN
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
L
R
SUB
WOOFER
MONITOR
SPEAKERS
FRONT B FRONT A
L
L
R
R
SURROUND
L
R
CENTER
SURROUND BACK
DVD
VIDEO IN
DIGITAL
(ASSIGNABLE)
OPTICAL
SAT
IN
DVD
IN
COAXIAL
VIDEO 1
IN
SAT IN
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P B /C B
P R /C R
MONITOR OUT
Odtwarzacza DVD
A B C
A Cyfrowy przewód koncentryczny (nie należy do wyposażenia)
B Przewód wideo (nie należy do wyposażenia)
C Przewód wideo dla sygnałów komponentowych (nie należy do wyposażenia)
Sygnał audio Sygnał wideo
