Зніміть паперовий шаблон a зі стіни, Лінійка на паперовому шаблоні a, Стіна – Sony KDL-50W805B User Manual
Page 366
10
UA
3

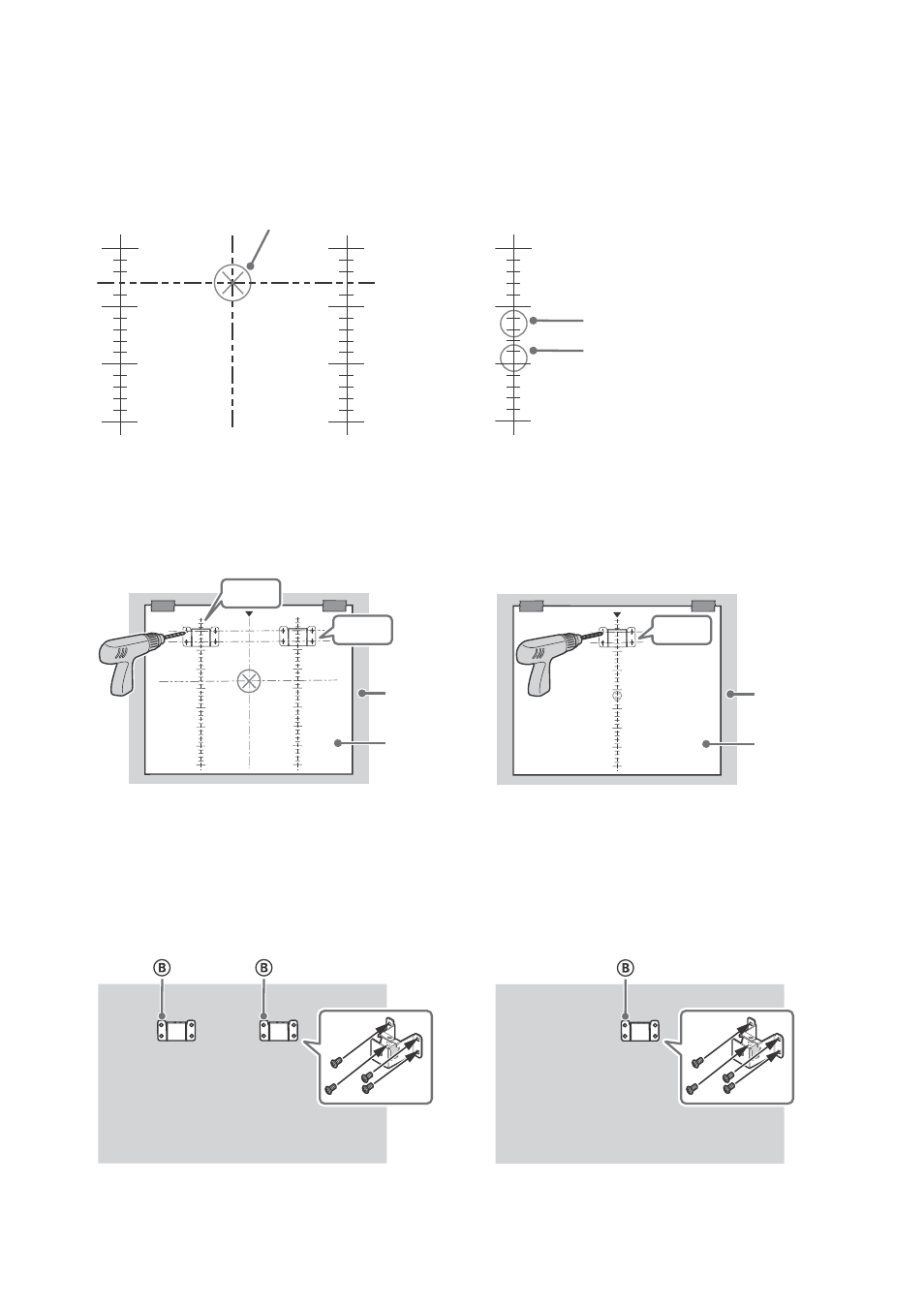

Позначте на паперовому шаблоні A центр екрана телевізора.
4
Приклейте паперовий шаблон A до стіни і за допомогою електродриля зробіть
отвори в точках, позначених цифрами на паперовому шаблоні A.
5
Зніміть паперовий шаблон A зі стіни.
6
Правильно закріпіть настінну базу B на стіні, використовуючи гвинти діаметром 8
мм (не входять у комплект).
100
150
200
250
KDL‐50W82xB, KDL‐50W81xB,
KDL‐50W80xB, KDL‐50W70xB
Лінійка на паперовому шаблоні A
KDL-42W82xB, KDL-42W81xB,
KDL-42W80xB, KDL-42/32W70xB
Лінійка на паперовому шаблоні A
Позначка для KDL‐32W70xB
Позначка для KDL-42W82xB,
KDL-42W81xB, KDL-42W80xB,
KDL-42W70xB
Позначка для KDL‐50W82xB, KDL‐50W81xB,
KDL‐50W80xB, KDL‐50W70xB
