10
PL
3

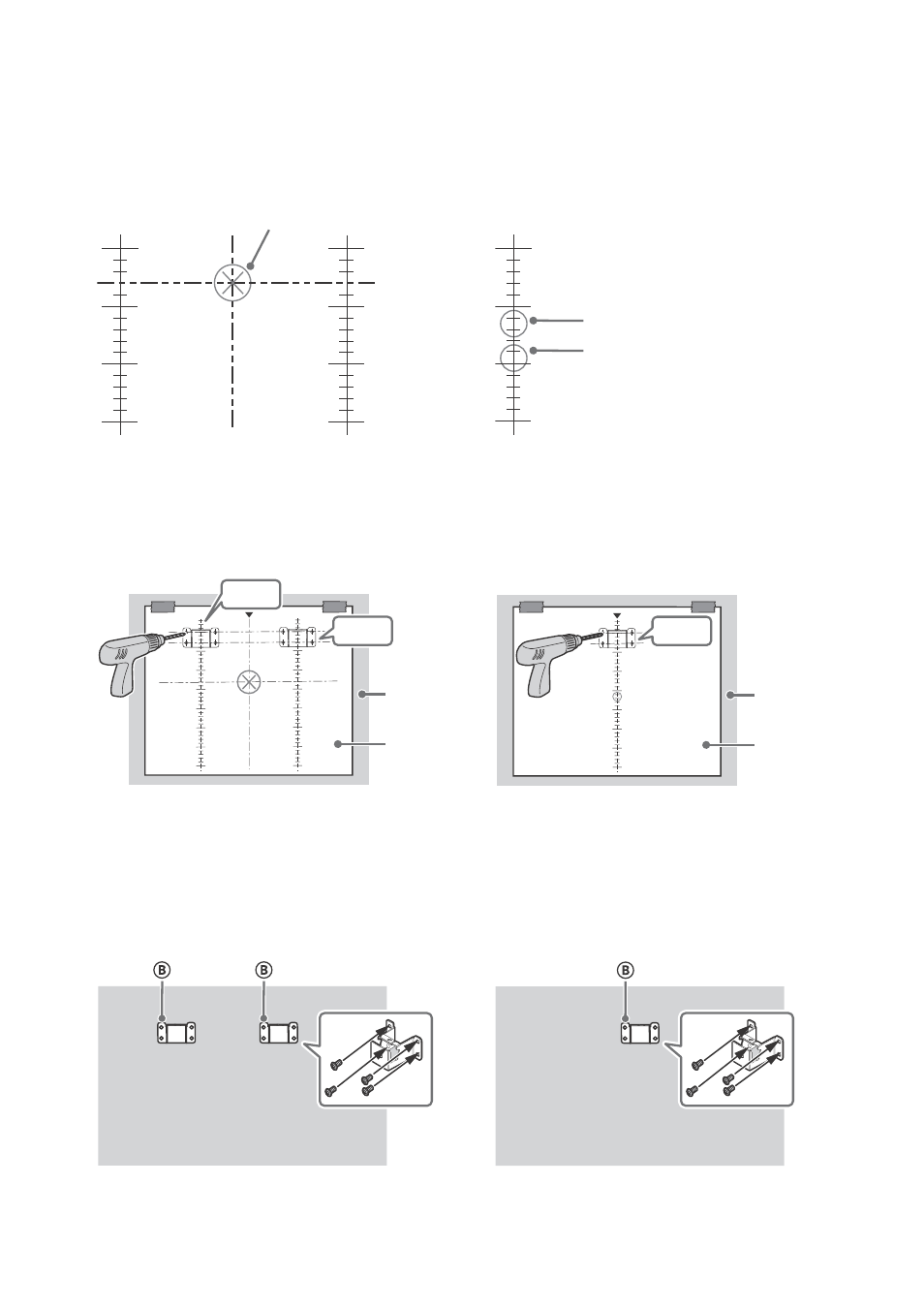

Wykonaj na szablonie papierowym A znak wskazujący środek ekranu telewizora.
4
Przyklej szablon papierowy A do ściany i wywierć otwory zgodnie z numeracją na
szablonie papierowym A za pomocą wiertarki elektrycznej.
5
Odklej szablon papierowy A od ściany.
6
Zamontuj w prawidłowy sposób bazę uchwytu ściennego B na ścianie za pomocą śrub
(śr. 8 mm, niedołączone do zestawu).
100
150
200
250
KDL‐50W82xB, KDL‐50W81xB,
KDL‐50W80xB, KDL‐50W70xB
Skala na szablonie papierowym A
KDL-42W82xB, KDL-42W81xB,
KDL-42W80xB, KDL-42/32W70xB
Skala na szablonie papierowym
A
Znak dla KDL‐32W70xB
Znak dla KDL-42W82xB,
KDL-42W81xB, KDL-42W80xB,
KDL-42W70xB
Znak dla KDL‐50W82xB, KDL‐50W81xB,
KDL‐50W80xB, KDL‐50W70xB
100
150
200
250
100
150
200
250
30
1
2
3
4
20
10
0
50
100
150
200
250
300
350
1, 2, 3, 4
30
1
2
3
4
10
0
50
100
150
200
250
300
350
30
5
6
7
8
20
10
0
50
100
150
200
250
300
350
1, 2, 3, 4
20
5, 6, 7, 8
KDL‐50W82xB, KDL‐50W81xB,
KDL‐50W80xB, KDL‐50W70xB
KDL-42W82xB, KDL-42W81xB,
KDL-42W80xB, KDL-42/32W70xB
Ściana
A
Ściana
A
KDL‐50W82xB, KDL‐50W81xB,
KDL‐50W80xB, KDL‐50W70xB
KDL-42W82xB, KDL-42W81xB,
KDL-42W80xB, KDL-42/32W70xB
