Karcher HDS 1000 De - Manual (Page 316)

-
2
16 Ventilator plamenika
17 Razvodna kutija
18 Kontrolno okno
19 Sigurnosni ventil
20 Poklopac plamenika
21 Protočni grijač
22 Utikač svjećice
23 Kontrolno okno plamenika
24 Stapna mlaznica
25 Posuda s plovkom
26 Spremnik omekšivača
27 Magnetski ventil
28 Dio za detekciju nedostatka vode
29 Mrežica u dijelu za detekciju nedostatka
vode
30 Tlačna sklopka
31 Spremnik za ulje
32 Visokotlačna pumpa
33 Označna pločica
34 Vijak za ispuštanje ulja (motor)
35 Šipka za mjerenje razine ulja (motor)
36 Crijevo za usis sredstva za pranje s
filtrom
37 Vijak za ispuštanje ulja (pumpa)
Slika 3
1 Sklopka uređaja
2 Indikator goriva
3 Indikator omekšivača
4 Ventil za doziranje sredstva za pranje
5 Prekidač s ključem sklopa
elektrostartera
6 Indikator upaljenog motora
ƽ
Opasnost
Ukazuje na neposredno prijeteću
opasnost. Pri neuvažavanju ovog
upozorenja može doći do izuzetno teških
ozljeda ili čak smrti.
ṇ
Upozorenje
Ukazuje na neku eventualno opasnu
situaciju. Pri neuvažavanju ovog
upozorenja može doći do lakih ozljeda ili
materijalne štete.
Napomena
Označava preporuke za upotrebu i važne
informacije.
Visokotlačni mlazovi mogu pri
nestručnom rukovanju biti
opasni. Mlaz se ne smije
usmjeravati na osobe, životinje, aktivnu
električnu opremu ili na sam uređaj.
Sukladno važećim propisima
uređaj nikada ne smije raditi na
vodovodnoj mreži bez odvajača.
Potrebno je koristiti prikladni
odvajač tvrtke KÄRCHER ili alternativno
odvajač koji je u skladu s EN 12729 tip BA.
Voda koju izdvoji odvajač nije podesna za
piće.
Napomena
Odnosi se samo za Njemačku: Uređaj je
namijenjen isključivo za mobilnu (a ne za
stacionarnu) uporabu.
– Uređaj se primjenjuje prije svega tamo
gdje nema mogućnosti priključivanja na
električnu mrežu, a potreban je rad s
vrućom vodom.
– Čišćenje strojeva, vozila, zgrada, alata,
fasada, terasa, vrtnih strojeva itd.
ƽ
Opasnost
Opasnost od ozljeda! Ako se stroj
primjenjuje na benzinskim postajama ili u
sličnim opasnim područjima treba se
pridržavati odgovarajućih sigurnosnih
propisa.
Komandno polje
Simboli u uputama za rad

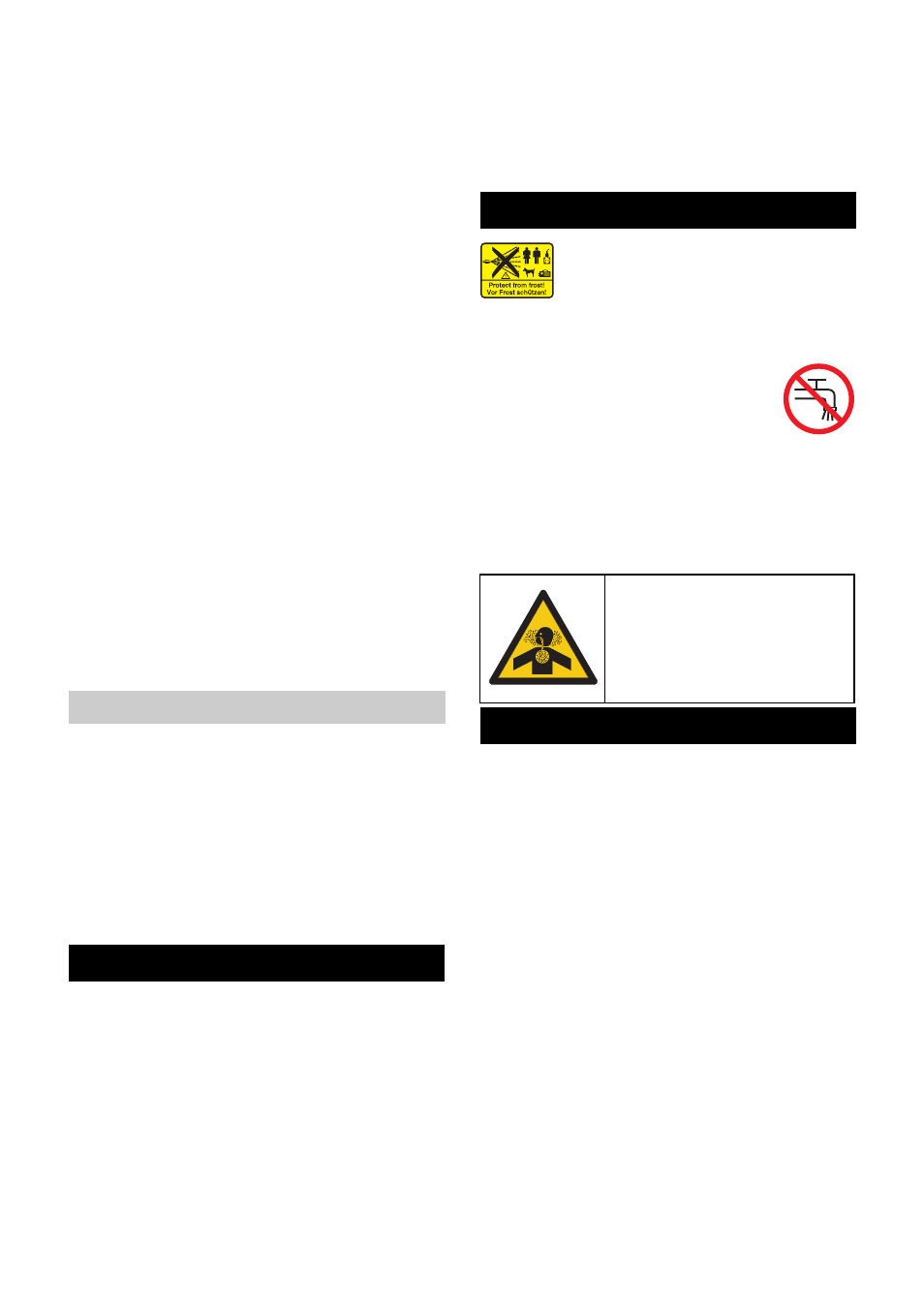

Simboli na uređaju
Opasnost od trovanja! Ne
udišite ispušne plinove.
Namjensko korištenje
316 HR
