2
17 Elektrická skříň
18 Olejoznak
19 Bezpečnostní ventil
20 Víko hořáku
21 Průtokový ohřívač
22 Koncovka zapalovacího kabelu
23 Pozorovací okénko hořáku
24 Držák trysky
25 Nádrž s plovákem
26 Nádrž na změkčovadlo
27 Magnetický ventil
28 Zajištění proti nedostatku vody
29 Síto v zajištění nedostatku vody
30 Presostat
31 Olejová plnící nádrž
32 Vysokotlaké čerpadlo
33 Identifikační štítek
34 Šroub k vypouštění oleje (motor)
35 Měrka oleje (motor)
36 Sací hadice na čisticí prostředek s
filtrem
37 Šroub k vypouštění oleje (čerpadlo)
Obr. 3
1 Spínač přístroje
2 Kontrolka paliva
3 Kontrolka změkčovače
4 Ventil na dávkování čisticích prostředků
5 Klíčový spínač elektrického
startovacího zařízení
6 Světelná kontrolka „zapalování
zapnuto“
ƽ
Pozor!
Označuje bezprostředně hrozící
nebezpečí. Při nedodržování tohoto
pokynu může dojít k usmrcení nebo velmi
vážným úrazům.
ṇ
Varování
Označuje případně nebezpečné situace.
Při nedodržování tohoto pokynu může dojít
k méně vážným úrazům nebo věcným
škodám.
Upozornění
Označuje tipy k používání a důležité
informace.
Vysokotlaké vodní paprsky
mohou být při neodborném
používání nebezpečné.
Vysokotlakým vodním paprskem se nesmí
mířit na osoby, elektrickou výstroj pod
napětím, ani na zařízení samotné.
Podle platných předpisů nesmí být
zařízení nikdy provozováno na
vodovodní síti bez systémového
oddělovače. Jedná se o vhodný
systémový oddělovač firmy KÄRCHER
nebo alternativně systémový oddělovač
odpovídající normě EN 12729 typ BA.
Voda, která protekla systémovým děličem,
je hodnocena jako nikoliv pitná.
Upozornění
Platí jen pro Německo: Zařízení je určeno
pouze pro mobilní (nikoliv stacionární)
provoz.
– Zařízení se používá především tam,
kde není k dispozici elektrická přípojka
a je třeba pracovat s horkou vodou.
– Čištění: strojů. vozidel, stavebních
nástrojů. přístrojů, fasád, teras,
zahradních nástrojů atd.
ƽ
Pozor!
Nebezpečí poranění Při použití u čerpacích
statnic nebo jiných nebezpečných píst
dbejte na odpovídající bezpečnostní
předpisy.
Ovládací panel
Symboly použité v návodu k
obsluze

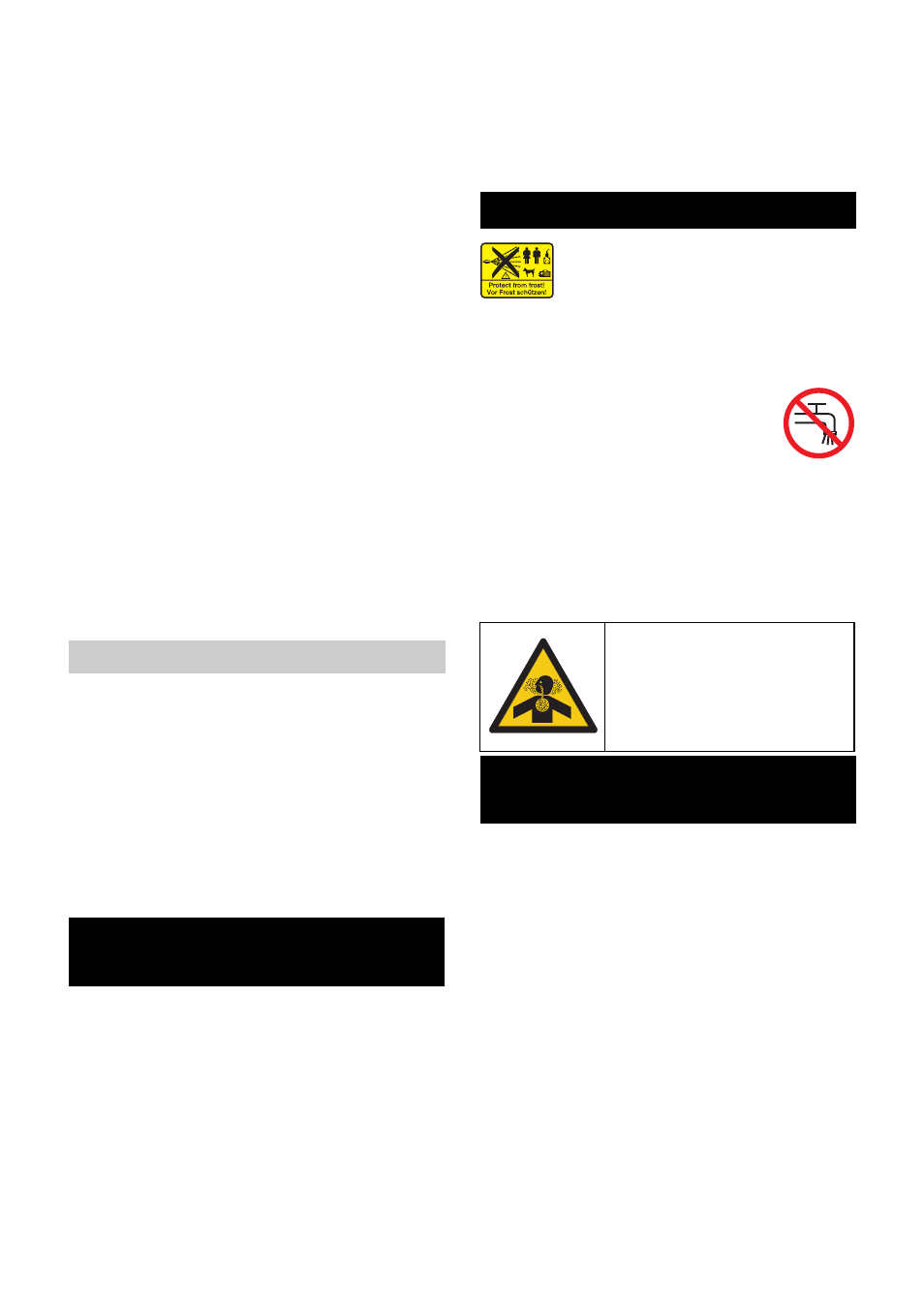

Symboly na zařízení
Nebezpečí otravy!
Nevdechujte výfukové
plyny.
Používání v souladu s
určením
239 CS
