- 3

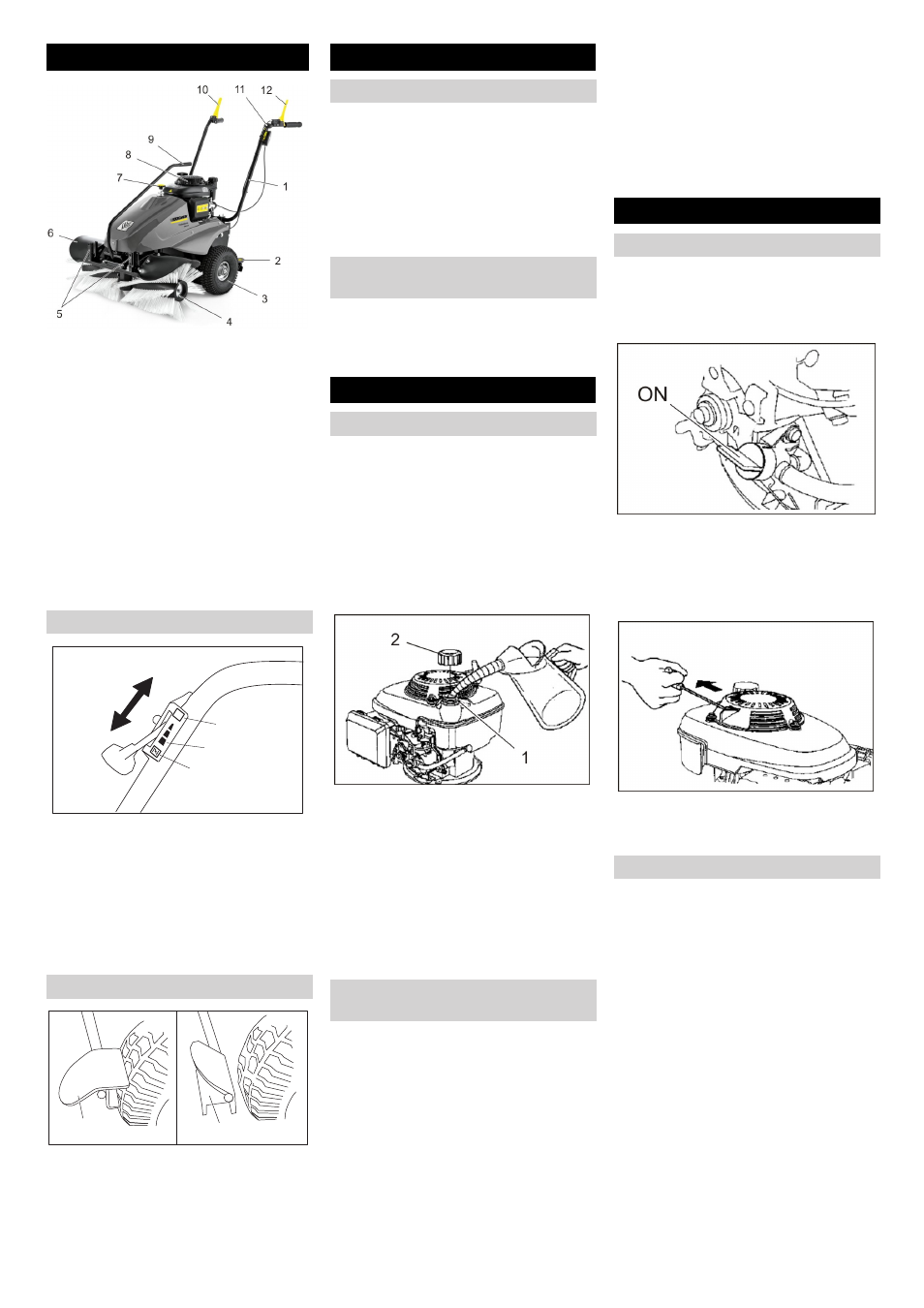

1 Posuvná rukoväť
2 parkovacia brzda
3 Hnacie kolesá
4 Zametací valec
5 Upevňovacie body pre montážne súp-
ravy
6 Ochranný kryt zametacieho valca
7 Výškové prestavenie zametacieho val-
ca
8 Benzínový motor
9 Otočná rukoväť na šikmé prestavenie
zametacieho valca
10 Páka spojky pohonu
11 Plynový pedál
12 Páka spojky pohonu zametacieho valca
1 Poloha „CHOKE“
Nastavenie plynovej páčky na spuste-
nie motora
2 Prevádzková poloha "Plné zaťaženie"
Zariadenie pracuje optimálne iba
v prevádzkovej polohe.
3 Poloha „OFF“
Motor vyp
1 Zatiahnite parkovaciu brzdu
2 Parkovacia brzda otvorená
Pri vykladaní postupujte nasledovným spô-
sobom:

Odstráňte kartón.
 Zdvihnite prístroj ručne z palety.
Hmotnosť v prázdnom stave: cca 70 kg
alebo
Vyklopte a namontujte zásuvnú ruko-
väť. Potom dajte prístroj dole z palety.
 Uvoľnite hviezdicovú skrutku.
 Nastavte posuvné rameno.
 Riadne utiahnite hviezdicovú skrutku.
ƽ
Nebezpečenstvo
Nebezpečenstvo výbuchu!
– Tankujte len pri odstavenom motore.
– Smie sa používať iba palivo uvedené
v návode na obsluhu.
– Netankovať v uzavretých priestoroch.
– Fajčenie a otvorený oheň sú zakázané.
– Dbajte nato, aby sa palivo nedostalo na
horúce povrchy.
1 Napĺňací nátrubok
2 Uzáver nádrže
 Zastaviť motor.
 Otvoriť uzáver nádrže.
 Natankovať „normálny bezolovnatý
benzín".
Naplnenie prázdnej nádrže cca 0,7 litra.
 Palivo, ktoré pretieklo, utrite a nádrž
uzavrite.
 Skontrolovať stav motorového oleja.
 Skontrolovať vzduchový filter.
 Skontrolujte tlak v pneumatikách.
 Skontrolujte zametací valec na opotre-
benie a či na nich nie je navinutý páso-
vý odpad.
 Kontrola nastavenia výšky zametacie-
ho valca.
 Skontrolujte ľahký chod bovdenov
a pohyblivých častí.
 Vyprázdnite zásobník na pozametanú
nečistotu (voľba).
 Skontrolujte uzáver nádrže a iné uzáve-
ry, pri poškodení vymeňte.
 Skontrolujte tlmič, v prípade potreby ho
vymeňte.
Upozornenie: Popis nájdete v kapitole
Starostlivosť a údržba.
 Zatiahnite parkovaciu brzdu.
 Otvorenie palivového kohúta.
Otočný gombík prestavte pozdĺž hadice
palivového kohúta.
 Presuňte plynovú páčku do polohy
„CHOKE“.
 Spúšťacie lanko pomaly ťahajte, kým
nie je cítiť odpor.
 Spúšťacie lanko silne potiahnite.
 Ak sa motor rozbehol, spúšťacie lanko
uvoľnite. Na prácu presuňte plynovú
páčku do polohy "Plné zaťaženie".
ƽ
Nebezpečenstvo
Existuje nebezpečie zranenia! Pri činnos-
tiach na zametacom valci môžu vpredu a
na bokoch odletovať kamene alebo štrk.
Dávajte pozor, aby nedošlo k ohrozeniu
osôb, zvierat alebo predmetov.
Pozor
Nezametať žiadne baliace pásky, drôty
apod., lebo môže dôjsť k poškodeniu me-
chaniky zametania.
Výškové prestavenie zametacieho valca sa
vykonáva otočným kolieskom. Výška sa dá
nastaviť tak, aby sa štetiny rovno dotýkali
podlahy.
Upozornenie: Príliš hlboké nastavenie ve-
die k preťaženiu pohonov a nepotrebnému
opotrebeniu zametacieho valca bez toho,
aby sa dosiahol lepší výsledok zametania.
Ovládacie a funkčné prvky
Plynový pedál
Parkovacia brzda
OFF
3
2
1
1 2
Pred uvedením do prevádzky
Vyloženie
Vyklopte a namontujte zásuvnú ru-
koväť
Uvedenie do prevádzky
Natankovanie
Pred spustením/bezpečnostnou
kontrolou
Údržbárske práce
Prevádzka
Spustenie stroja
Zametanie
Výškové prestavenie zametacieho valca
139 SK
