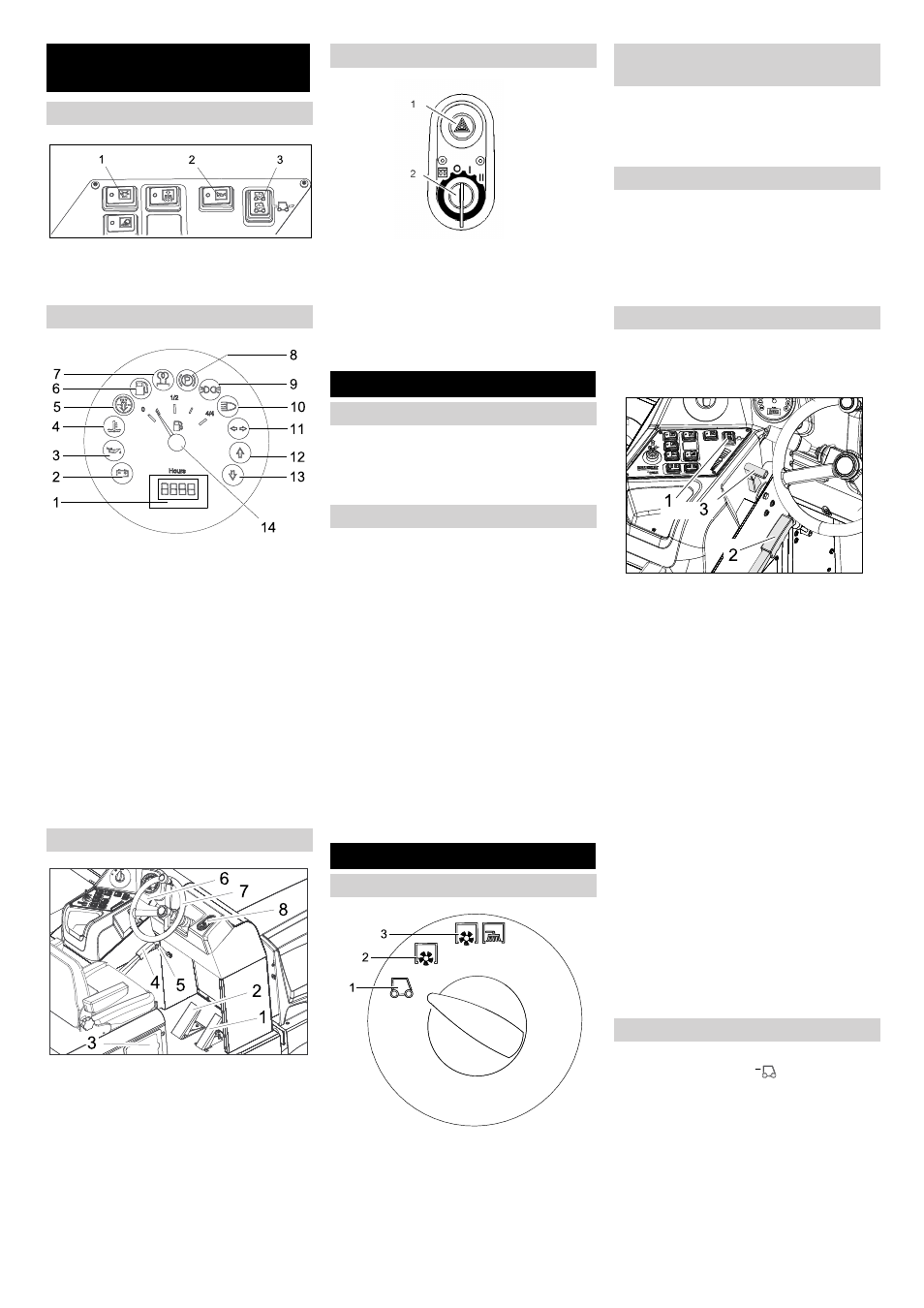

- 2
1 Vklop/izklop vrteče opozorilne luči
2 Troblja
3 Izbirno stikalo smeri vožnje
1 Števec obratovalnih ur
2 Nakladalne opozorilne luči
3 Opozorilne luči za tlak olja
4 Opozorilne luču za temperaturo hladil-
ne vode
5 Sesalni zrak motorja
6 Opozorilna luč za rezervo goriva
7 Kontrolna luč za razžaritev
8 Kontrolna luč (ni priključena)
9 Kontrolna luč za parkirne luči
10 Kontrolna luč za zasenčene luči
11 Kontrolna lučka smernika
12 Kontrolna luč za smer vožnje naprej
13 Kontrolna luč za smer vožnje nazaj
14 Prikaz rezervoarja
1 Vozni pedal
2 Zavorni pedal
3 Pokrov rezervoarja
4 Fiksirna zavora
5 Ročica ventilatorja
6 Hupa/osvetlitev/smernik (opcija)
7 Volan
8 Ključavnica za vžig
1 Utripajoča opozorilna naprava (Opcija)
2 Ključ za vžig
– Simbol žarilne spirale : Razžaritev
– Položaj 0: Izklop motorja
– Položaj 1: Vžig vklop
– Položaj 2: Zaženite motor
 Pred zagonom preberite navodilo za
obratovanje proizvajalca motorja, pred-
vsem pa upoštevajte varnostna navodi-
la.
ƽ
Nevarnost
Nevarnost eksplozije!
– Uporabljati se sme le gorivo, ki je nave-
deno v navodilu za obratovanje.
– Ne točite goriva v zaprtih prostorih.
– Prepovedano je kajenje in odprt ogenj.
– Pazite, da gorivo ne pride na vroče po-
vršine.
 Preko prikaza rezervoarja preverite
vsebnost goriva.
 Ugasnite motor.
 Odprite stranske obloge motorja.
 Odprite zamašek rezervoarja.
 Natočite dizelsko gorivo.
 Obrišite prelito gorivo in zaprite zama-
šek rezervoarja.
1 Transportna vožnja
2 Pometanje s pometalnim valjem
3 Pometanje s pometalnim valjem in
stranskim omelom
 Sprostite fiksirno zavoro, pri tem stisnite
zavorni pedal.
 Zablokirajte fiksirno zavoro, pri tem sti-
snite zavorni pedal.
 Potegnite ročico za nastavitev sedeža
navzven.
 Premaknite sedež, spustite ročico in ta
se zaskoči.
 S premikanjem sedeža naprej in nazaj
preverite, če je aretiran.
Opozorilo:Naprava je opremljena s sede-
žnim kontaktnim stikalom. Ob zapuščanju
voznikovega sedeža se stroj izklopi.
1 Izbirno stikalo smeri vožnje
2 Fiksirna zavora
3 Nastavitev števila vrtljajev motorja
 Vsedite se na voznikov sedež.
 Izbirno stikalo za smer vožnje namesti-
te v srednji položaj.
 Blokirajte fiksirno zavoro.
 Gumb za nastavitev števila vrtljajev mo-
torja potisnite naprej za 1/3.
 Ključ za vžig vtaknite v ključavnico.
 Ključ za vžig obrnite na položaj „Žarilna
spiralaI“.
Posveti lučka za razžarenje.
 Ko lučka ugasne, obrnite ključ za vžig
na položaj „II“.
 Ko je naprava vžgala, ključ za vžig spu-
stite.
Opozorilo: Zaganjalnika nikoli ne pritiskaj-
te več kot 10 sekund. Pred ponovnim priti-
skanjem zaganjalnika počakajte najmanj
10 sekund.
 Nastavljanje programskega stikala na
transportno vožnjo
.
 Vzvod za plin nastavite povsem naprej
(visoko število vrtljajev).
 Pritisnite in držite zavorni pedal.
 Sprostite fiksirno zavoro.
 Izbirno stikalo za smer vožnje nastavite
na „naprej“.
 Počasi pritisnite vozni pedal.
Upravljalni in funkcijski ele-
menti
Funkcijske tipke
Multifunkcijski prikaz
Upravljalni elementi
Ključavnica za vžig
Zagon
Splošna navodila
Točenje goriva
Obratovanje
Izbira programa
Blokiranje/sprostitev fiksirne zavo-
re
Nastavitev voznikovega sedeža
Zagon stroja
Razžaritev
Zagon motorja
Vožnja stroja
Vožnja naprej
53 SL
