- 3

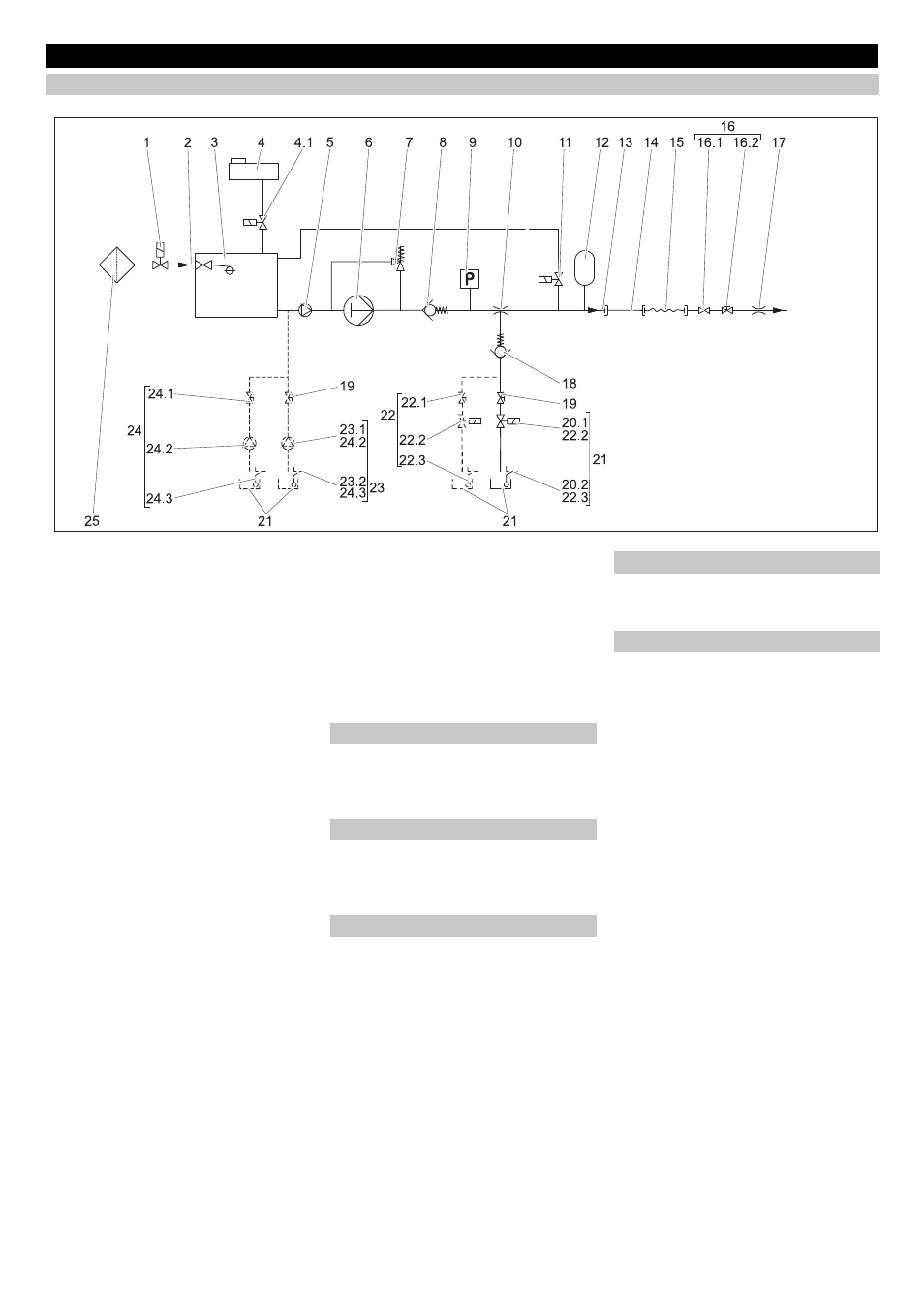

1 Vee pealevoolu magnetventiil (paigal-
duskomplekt, lisavarustus)
2 Vee sissevool
3 Ujukventiil
4 Veepehmendi paak
magnetventiiliga (4.1), ainult ST-H pu-
hul (ST puhul lisavarustus)
5 Eelsurvepump, ainult ST-H puhul
6 Kõrgsurvepump
7 Ülevooluventiil
8 Tagasilöögiventiil
9 Survelüliti
10 Puhastusvahendi injektor
11 Rõhualandusventiil (paigalduskomp-
lekt, lisavarustus)
12 Amortisaator
13 Kõrgsurve-väljavool
14 Torustik (variant)
15 Kõrgsurvevoolik
16 Pesupüstol
sulgeventiili (16.1) ja rõhu/koguse regu-
leerimine (16.2)
17 Kõrgsurvedüüs (3-režiimiline düüs)
18 Alarõhuga puhastusvahendi sissevõtu
tagasilöögiklapp
19 Puhastusvahendi doseerimisventiil
20 Puhastusvahendi tasemeandur (paigal-
duskomplekt, lisavarustus)
koosneb 1 puhastusvahendi magnet-
ventiilist (20.1) ja 1 puhastusvahendi ta-
semeandurist (20.2).
21 Puhastusvahendi paak
22 Puhastusvahendi doseerimine 2. pu-
hastusvahend, (paigalduskomplekt, li-
savarustus) koosneb 1 puhastusvahen-
di doseerimisventiilist (22.1), 1 puhas-
tusvahendi magnetventiilist (22.2), 1
puhastusvahendi tasemeandurist
(22.3)
23 Puhastusvahendi doseerimine kõrgsur-
vega (paigalduskomplekt, lisavarustus)
koosneb 1 puhastusvahendi pumbast
(23.1) ja 1 puhastusvahendi tasemean-
durist (23.2)
24 Puhastusvahendi kõrgsurvega doseeri-
mine, kahekordne, (paigalduskomplekt,
lisavarustus), koosneb 1 puhastusva-
hendi doseerimisventiilist (24.1) 2 pu-
hastusvahendi pumbast (24.2) ja 2 pu-
hastusvahendi tasemeandurist (24.3)
25 Veefilter (lisavarustus)
Kogu veekoguse tarbimise korral voolab
vesi üle vee sissetulekukoha, ujukipaagi,
kuuma vee eelsurvepumba ja kõrgsurve-
pumba kõrgsurveväljundi juurde.
Kui vajatakse ainult osa pumba poolt koha-
letoimetatud veekogusest, voolab ülejää-
nud osa koguse reguleerimismehhanismi
kaudu tagasi kõrgsurvepumba imipoolele.
Puhastusvahend võetakse sisse puhastus-
vahendi injektori abil ja seda doseeritakse
puhastusvahendi doseerimisventiiliga.
Sissevõtu aktiveerimiseks peab mitmere-
žiimiline otsak olema asendis „CHEM“ (ma-
dalsurve-lamejuga).
Puhastusvahendi kõrgsurvega doseerimi-
se komplektiga (lisavarustus) saab puhas-
tusvahendit lisada puhastusvahendi pum-
baga.
Kui süsteemi rõhk langeb ooteajal mõne
tarbija avamise tõttu, käivitab rõhulüliti
kõrgsurvepumba.
Pehmendusvedeliku lisamine hoiab ära
katlakivi moodustumise, kui töötatakse
kuuma veega. Alates karedusvahemikust
„Keskmine“ (8,4 - 14 °dH) ja pealevoolu
temperatuurist üle 60°C tuleb paigaldalda
veepehmenduse komplekt (DGT) või kasu-
tada välist veepehmendusseadet. ST-H
seadmed sobivad kasutamiseks kuuma
veega kuni 85 °C, ST-seadmed kasutami-
seks vee pealevoolutemperatuuri korral
kuni 70 °C.
Funktsioon
Vooluskeem
Pumba täisvõimsus
Osaline väljavõtt
Puhastusvahend
Pumba automaatne käivitumine
Pehmendussüsteem
95 ET
