- 13
– Išpakavę patikrinkite, ar yra visos prie-
taiso detalės.
– Pastebėję transportavimo metu apga-
dintas detales, informuokite tiekėją.
– Gręžimo šabloną laikykite ant prietaiso
montavimo dėžės.
Pastaba:
Jungti įrenginį prie vandentiekio, aukšto
slėgio sistemos ir elektros tinklo gali tik įga-
lioti specialistai laikydamiesi vietos reikala-
vimų.
– Statykite įrenginį sausoje, sprogimo at-
žvilgiu nepavojingoje vietoje.
– Įrenginį statykite ant tvirto ir lygaus pa-
grindo.
– Įrenginys turi būti lengvai prieinamas
techninės priežiūros darbas atlikti.
Galimos naudojimo vietos:
– Montavimas prie sienos
– Statymas naudojant apatinio pagrindo
tvirtinimo komplektą (pasirenkamas
priedas)
ṇ ATSARGIAI
Sužalojimų ir pažeidimų pavojus! Montuo-
dami įrenginį, atsižvelkite į jo masę.
DĖMESIO
Pažeidimo pavojus! Sušalęs vanduo prie-
taise gali sugadinti jo dalis.
Prietaisą laikykite nuo šalčio apsaugotose
patalpose. Jei prietaisas bus naudojamas
šaltoje aplinkoje, pavyzdžiui, montuojant iš-
orėje, ištuštinkite prietaisą ir išskalaukite jį
antifrizu.

Patikrinkite sienos atsparumą.
 Naudodami pakuotėje pateiktą gręžimo
šabloną, padarykite žymes sienoje.
 Išgręžkite angas sienoje.
 Sumontuokite sienoje tinkamas tvirtina-
mąsias priemones.
 Nuimkite prietaiso gaubtą.
 Užkabinkite prietaisą ir apsaugokite,
kad nenukristų.
 Uždėkite ir tvirtai priveržkite įrenginio
gaubtą.
– Elektros įrangos charakteristikos pa-
teiktos techninėje specifikacijoje ir duo-
menų lentelėje.
– Įrenginiui naudoti reikalingas maitini-
mas turi būti pritaikytas naudoti neper-
traukiamai.
– Elektros instaliaciją turi atlikti elektrikas
vadovaudamasis IEC 60364-1 reikala-
vimais.
– Darbo srities dalys, kabeliai ir prietaisai,
kuriais teka elektros srovė, turi būti ne-
priekaištingos būklės ir apsaugoti nuo
purškiamo vandens.
– Nustatykite vandens čiaupą naudoti ne-
pertraukiamai.
– Vandens įvadas turi turėti blokavimo
įtaisą ir prie aukšto slėgio įrenginio būti
prijungtas judžia pneumatine žarna.
– Dėl per mažo žarnų skersmens ar per
žemo pirminio slėgio sumažėja van-
dens kiekis.
– Jei pirminis slėgis per aukštas arba
vamzdyne pasiekiamas slėgio pikas,
įrenkite slėgio ribotuvą.
– Įrenginio naudojimo vietoje turi būti
įrengta vandens išleidimo sistema.
Montuodami laikykitės VDMA leidinio
24416 „Aukšto slėgio valymo įrenginiai;
tvirtai įrengtos aukšto slėgio valymo siste-
mos; sąvokos, reikalavimai, įrengimas, pa-
tikra“ reikalavimų (galima įsigyti iš leidyklos
Beuth Verlag, Kelnas, www.beuth.de).
– Stacionarus vamzdynas ir prietaisas
turi būti sujungti aukšto slėgio žarno-
mis.
– Stacionarus vamzdynas turi būti kiek
įmanoma tiesesnis. Aukšto slėgio
vamzdžiai turi būti nutiesti laikantis rei-
kalavimų ir atsižvelgiant į ilgio pokyčius
dėl šilumos ir slėgio poveikio.
– Norėdami visiškai sumažinti slėgio pra-
radimą aukšto slėgio vamzdyne, laiky-
kitės šių reikalavimų:
Vamzdžiai: nominalusis skersmuo DN
15 (1/2“).
Žarnos: Nominalusis plotis DN 8.
Vadovaudamiesi šiomis apytikrėmis reikš-
mėmis, papildomai atsižvelkite į vamzdžių
ilgius, krypties pokyčių ir armatūrų kiekį.
Paveikslas pateiktas skyriuje „Valdymo ele-
mentai“.

Ant purškimo antgalio sumontuokite
purkštuką (žymės ant žiedo viršuje).
 Prie pistoleto prijunkite purškimo vamz-
dį.
 Atsuktuvu išsukite iš rankinio purškimo
pistoleto apsauginį skląstį (A pav.).
 Rankinį purškimo pistoletą pastatykite
ant galvos ir iki galo įkiškite aukšto slė-
gio žarnos galą. Atkreipkite dėmesį,
kad nepritvirtinta poveržlė žarnos gale
būtų nustumta iki pat galo (B pav.).
 Apsauginį skląstį įspauskite atgal į ran-
kinį purškimo pistoletą. Tinkamai su-
montavus, žarną galima ištraukti ne
daugiau nei 1 mm. Kitu atveju reiškia,
kad poveržlė sumontuota netinkamai
(C pav.).
 Prijunkite aukšto slėgio žarną prie įren-
ginio aukšto slėgio išvado arba prie
aukšto slėgio vamzdyno.
Valymo priemonių bako vietą parinkite taip,
kad jo dugnas būtų ne daugiau nei 1,5 m
žemiau už prietaisą.
 Patikrinkite, ar tinkamas čiaupo debitas
ir vandens temperatūra.
 Patikrinti alyvos kiekį aukšto slėgio siur-
blyje.

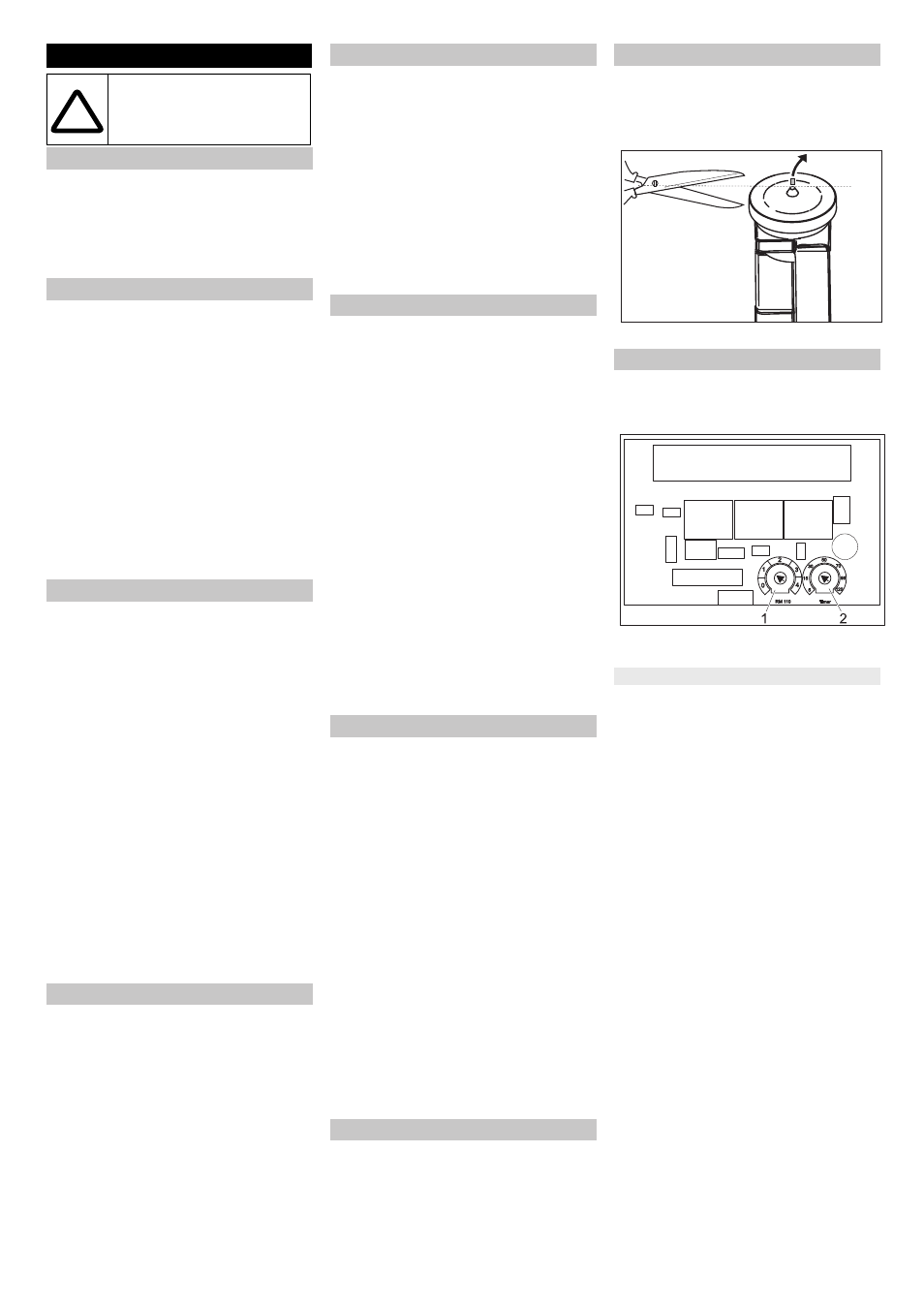

 Nukirpkite viršutinę tepalo bakelio dalį.
Nuostatos atliekamos valdymo plokšte.
Valdymo plokštė yra aukšto slėgio siurblio
elektros įrangos dėžėje.
1 Vandens kietumo potenciometras
2 Parengties laiko potenciometras
 Elektroninės valdymo sistemos poten-
ciometru nustatykite parengties laiką.
 Gamyklos nustatymas:
10 Minutės
Laikas gali siekti nuo 5 iki 120 minučių. Va-
lymo plokštėje įspausta paprasta skalė su
apytikrėmis reikšmėmis.
Prietaiso įrengimas
Tik įgaliotiems specialistams.
Išpakavimas
Pastatymas
Prietaiso tvirtinimas prie sienos
Jungimas į elektros tinklą
!
Vandens tiekimas
Aukšto slėgio instaliacija
Priedų pritvirtinimas
Valymo priemonių bako pastatymas
Naudojimo pradžia
Nuostatos
Parengties laikas
135 LT
