– 3

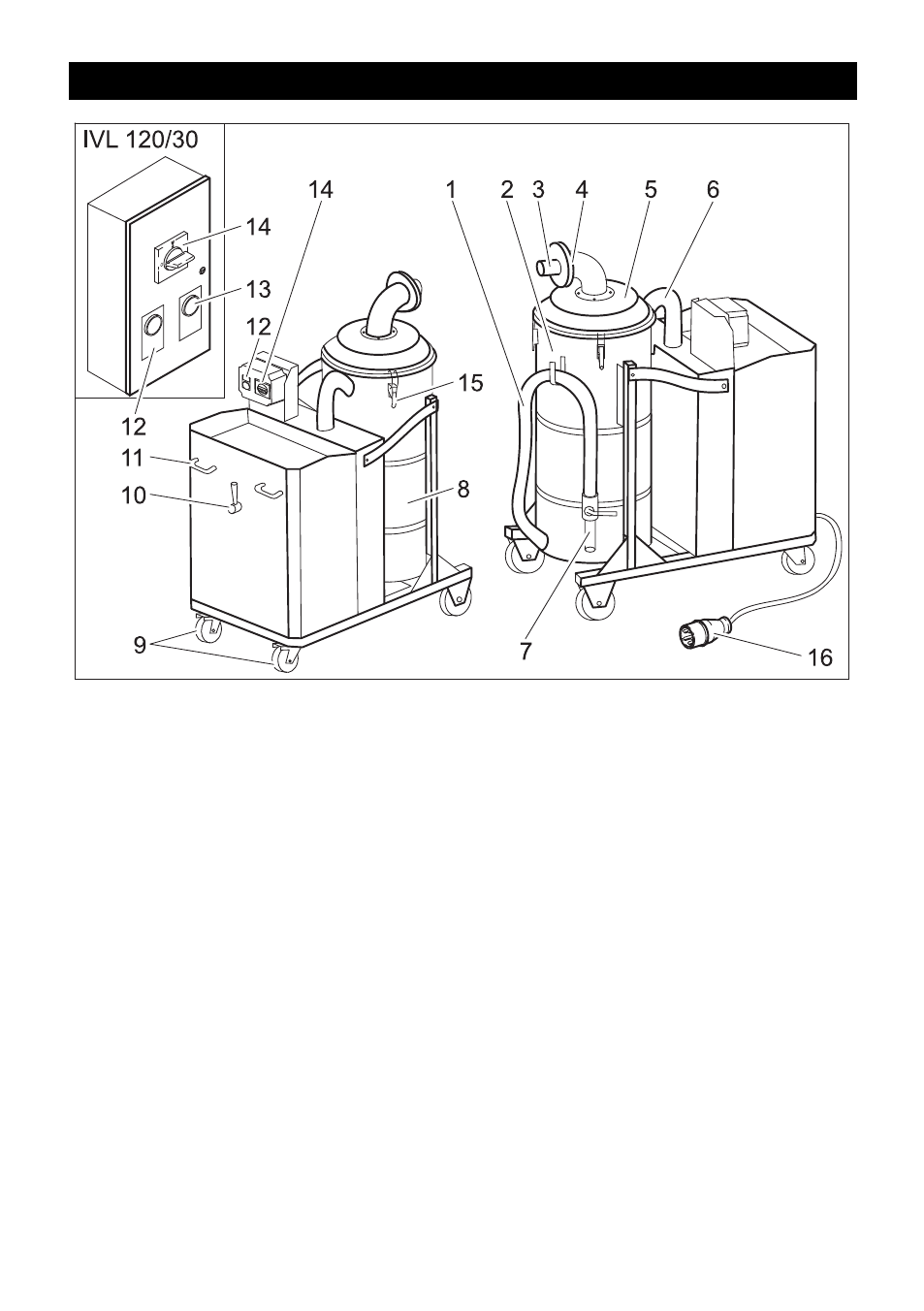

1 Flexible d'écoulement
2 Panier de filtrage pour particules so-
lides (dans l'appareil)
3 Bouche de raccordement pour les ac-
cessoires
4 Clapet antiretour
5 Couvercle du réservoir de liquide
6 Tuyau vers la turbine d'aspiration
7 Vanne flexible d'écoulement
8 Réservoir de liquide
9 Roulettes pivotantes et frein de station-
nement
10 Vanne d'inversion aspiration/vidange
11 Poignée de déplacement
12 Voyant de contrôle "il y a tension du
secteur"
13 Témoin de contrôle "Sens de rotation
est faux"
(uniquement IVL 120/30)
14 Interrupteur Marche/Arrêt
15 Fermeture
16 Fiche secteur
Éléments de l'appareil
19 FR
