– 2
Figura 1+2
1 Mecanismo de inicio manual
2 Dispositivo de arranque eléctrico
3 Depósito de combustible
4 Manómetro
5 Batería
6 Boquilla de alta presión
7 Lanza dosificadora
8 Pistola pulverizadora manual
9 Manguera de alta presión
10 Conexión de alta presión
11 Depósito de carburante
12 Conexión de agua con filtro
13 Regulación de presión/cantidad
14 Acumulador de presión
15 Bomba de combustible con filtro de
combustible
16 Ventilador de manterial combustible
17 caja eléctrica
18 Mirilla del nivel de aceite
19 Válvula de seguridad
20 Tapa del quemador
21 Calentador de circulación
22 Conector de bujías
23 Mirilla del soplador
24 Barra de boquilla
25 Caja de flotador
26 Recipiente de descalcificador
27 Electroválvula
28 Dispositivo de seguridad contra el fun-
cionamiento en seco
29 Tamiz en el dispositivo de seguridad
contra el funcionamiento en seco
30 Presóstato
31 Depósito de llenado de aceite
32 bomba de alta presión
33 placa de características
34 Tornillo purgador de aceite (motor)
35 Varilla (motor)
36 Manguera de detergente con filtro
37 Tornillo purgador de aceite (bomba)
Figura 3
1 Interruptor del aparato
2 Piloto de control de material combusti-
ble
3 Piloto de control de endurecedor de lí-
quido
4 Válvula dosificadora de detergente
5 Interruptor de llave del dispositivo de
arranque eléctrico
6 Piloto de control "Encendido"
Los chorros a alta presión pue-
den ser peligrosos si se usan in-
debidamente. No dirija el chorro
hacia personas, animales o equipamiento
eléctrico activo, ni apunte con él al propio
aparato.
Nota: Sólo para Alemania: El aparato sólo
es apto para el uso móvil (no estacionario).
– El aparato se utiliza especialmente
donde no se dispone de una conexión
eléctrica y se debe trabajar con agua
caliente.
– Limpieza de: Máquinas, vehículos, edi-
ficios, herramientas, fachadas, terra-
zas, herramientas de jardín, etc.
ƽ
Peligro
¡Peligro de lesiones! Cuando se utilice en
gasolineras u otras zonas de peligro debe-
rán tenerse en cuenta las instrucciones de
seguridad.
Elementos del aparato Panel de control

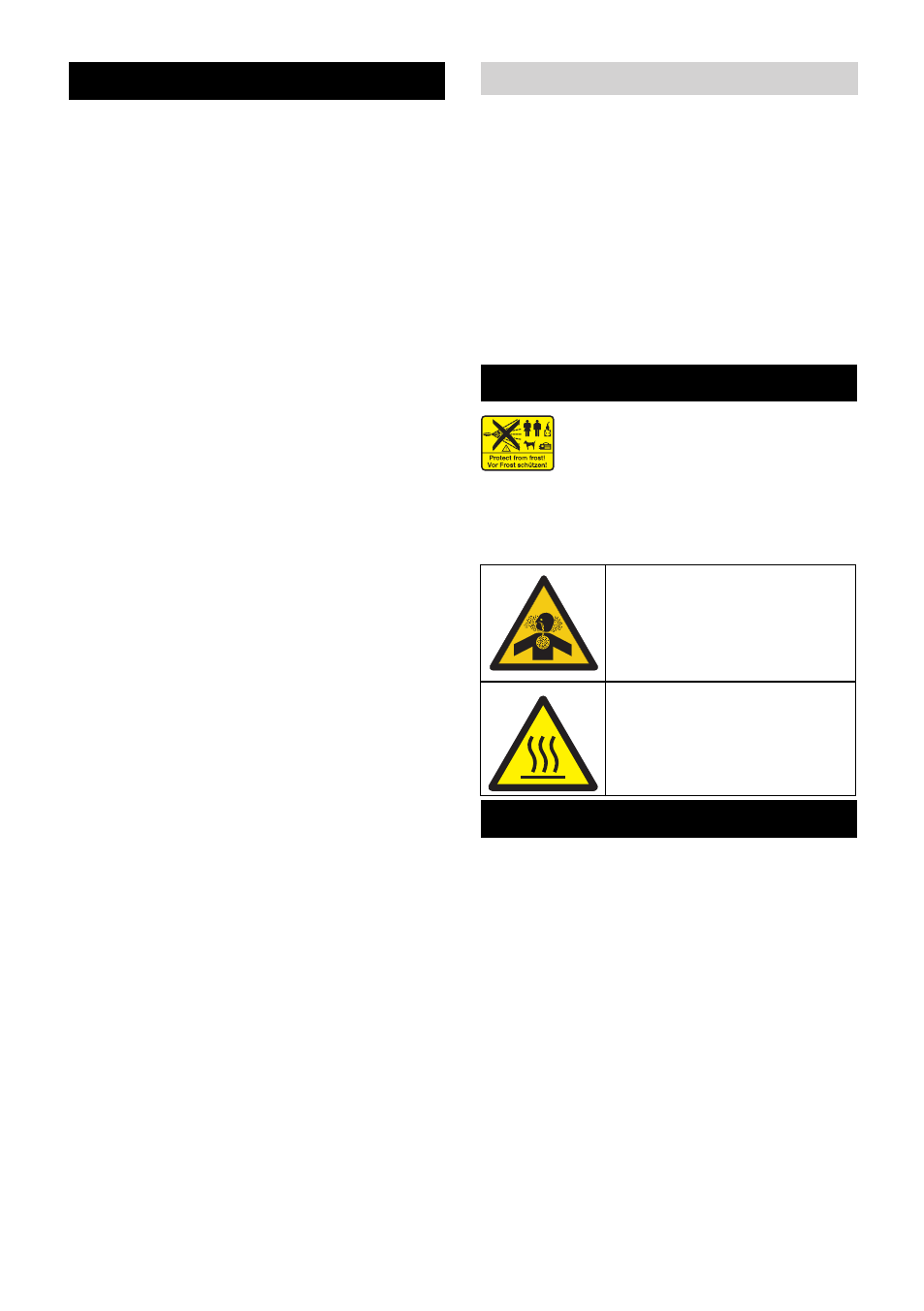

Símbolos en el aparato
¡Peligro de intoxicación! No
se deben respirar los gases
de escape.
¡Riesgo de quemaduras
por superficies calientes!
Uso previsto
83 ES
