Installation

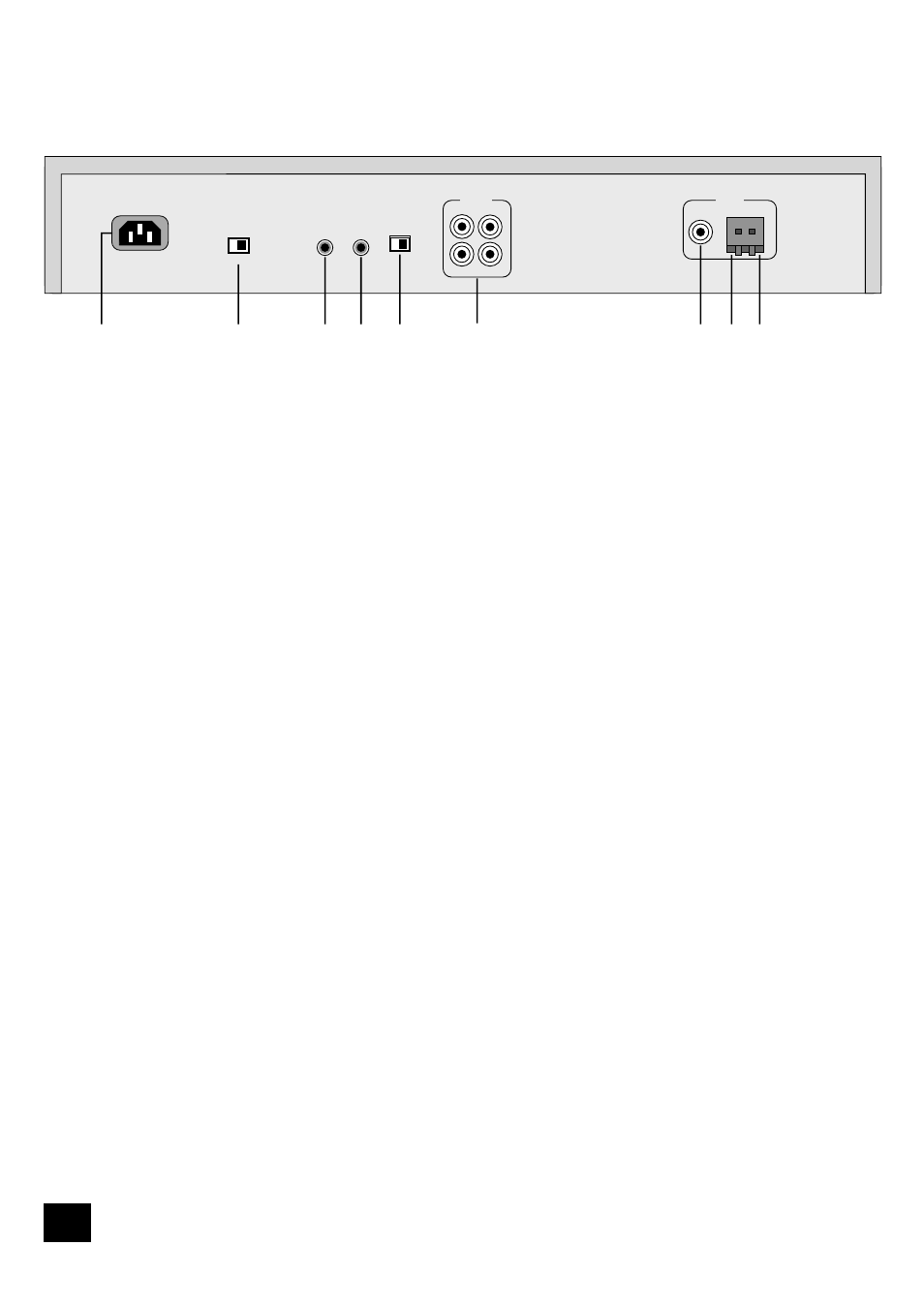

Panneau arrière du T61
1 Prise secteur IEC
2 Sélecteur de tension secteur
3 Entrée télécommande
4 Entrée bascule marche/veille
5 Sélecteur de pas PO
Mise en place de l’appareil
Placez toujours le tuner sur une surface plane et stable.
Réglage du tuner
Sélecteur de pas PO 5
Il faut sélectionner le pas du réglage de la fréquence PO
compatible avec les émetteurs de votre région. Au moyen du
commutateur sur le panneau arrière, réglez le pas à 10 kHz
si vous êtes en Amérique du nord, à 9 kHz partout ailleurs.
Ce commutateur assure aussi la reproduction correcte des
émissions FM dans votre région.
Antenne PO
Pour la réception de signaux radio PO, une antenne adéquate
est nécessaire.
Une antenne boucle PO externe est fournie comme accessoire.
Il faut la fixer aux entrées antenne PO, une extrémité
connectée à la prise PO
9 et l’autre à la prise de terre
8 . Le sens du branchement est sans importance. Tournez
l’antenne pour obtenir la meilleure réception possible.
Si la réception est faible ou si le tuner est utilisé à l’intérieur
d’un bâtiment à structure métallique (un immeuble, par
exemple), vous pouvez utiliser un fil long de 3 à 5 mètres
pour améliorer la réception. Il faut installer ce fil le plus haut
possible à l’extérieur du bâtiment et connecter une des
extrémités à la prise antenne PO
9 . NE DÉBRANCHEZ PAS
L’ANTENNE BOUCLE.
1 2 3 6 5 4
L
R
AUDIO
OUTPUTS
1 2
AERIALS
FM 75 GND AM
POWER INLET 120V 230V
7 8 9
IR IN
12V
TRIGGER
IN
AM STEP
6 Prises de sortie audio, deux paires
7 Fiche coaxiale FM
8 Prise de terre (pour antenne boucle PO)
9 Prise PO (pour antenne boucle PO)
Antenne FM
Pour la réception des signaux radio FM, une antenne adéquate
est nécessaire. Une antenne FM externe est fournie comme
accessoire.
Pour une réception FM optimale, il est conseillé d’installer une
antenne sur le toit ou dans le grenier. Pour votre sécurité, faites
appel à un installateur professionnel. Votre revendeur Arcam
peut vous en indiquer un. L’installateur réglera votre antenne
sur l’émetteur FM le plus proche. Dans certains immeubles une
antenne est déjà installée. Dans ce cas, il y aura chez vous des
prises antenne marquées FM ou VHF (ne pas utiliser une prise
marquée TV).
L’antenne en forme de “T” fournie devrait donner d’assez
bons résultats. Installez celle-ci aussi haut que possible et
positionnez les deux éléments à l’horizontal. Pour obtenir la
meilleure réception, essayez l’antenne sur chaque mur de
la pièce où il est possible de l’installer. Fixez-la au moyen de
punaises ou de bande adhésive afin de préserver sa forme
en “T”. Évitez que les punaises touchent les conducteurs de
l’antenne.
Quel que soit le type d’antenne choisie, il faut la connecter à
l’entrée antenne FM
7 sur le panneau arrière de l’appareil.
En Amérique du nord, utilisez un connecteur d’antenne type F
; en Europe et ailleurs, utilisez un connecteur coaxial femelle
type Belling-Lee.
