23
1. Détails techniques
Tension : 220-240V, 50-60Hz
Puissance nominale : 1/4 hp
Vide final : 3 x 10-2 mbar
Niveau de protection : IP 54
Débit maximum : 42 l/min
Température de travail : 0 - 40° C
Poids : 21 kg
Dimensions du système : 385x295x442 (mm)
Température de stockage : -25°C / +50°C
Niveau de bruit : < 70 dB (A)

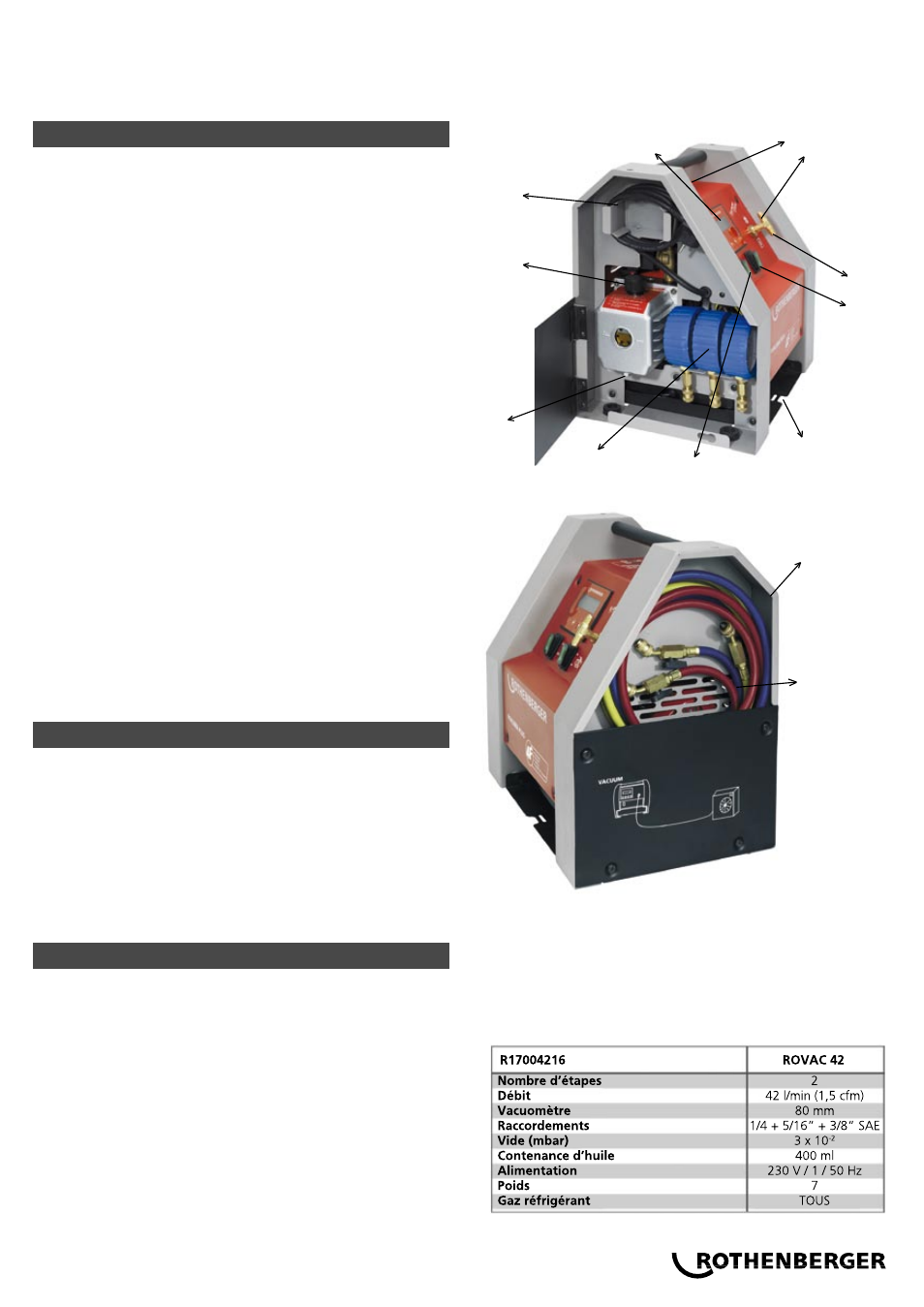

1 Connecteur pour flexible.
2 Incrustations.
3 Interrupteur On / Off.
4 Manomètres
5 Bouchon de vidange d'huile
6 Bouchon de remplissage d'huile.
7 Câble d'alimentation électrique.
8 Panneau de contrôle
9 Connecteur du manomètre.
10 Connexion de tube capillaire.
11 Tuyaux flexibles.
12 Contacteur d’arrêt de pompe à vide.
13 Orifice de raccord de ROREC (circuit de récupération).
2. Champs d'application
Cet appareil ne doit être utilisé que pour les
applications pour lesquelles il a été conçu :
Le système ROKLIMA PLUS 4F est exclusivement conçu
pour le remplissage et la vidange des climatiseurs,
conformément aux instructions de ce manuel.
3. Équipement standard
Étant donné sa taille réduite et sa facilité de transport,
l'appareil a été spécifiquement prévu pour être utilisé dans
les systèmes d'air climatisé, les distributeurs automatiques,
les réfrigérateurs individuels et commerciaux et les
déshumidificateurs.
Pompe à vide
Un élément essentiel pour nettoyer le circuit de réfrigération
des résidus des matériaux utilisés lors du soudage, de l'air
atmosphérique et de la vapeur interne qui pourrait former
de l'eau avec la condensation.
La pompe à vide haute est à ailette, lubrifiée par injection
d'huile.
Caractéristiques techniques de la pompe à vide :
INSTRUCTIONS D'UTILISATION ET DE MAINTENANCE
10
11
8
1
12
2
4
5
6
7
9
13
3
