FRANÇAIS 21
3 Fonctionnement de l'appareil
3.1 Vue d'ensemble (A)
1 Conduite de remplissage 5 Interrupteur marche-arrêt
2 Conduite du circuit retour 6 Vanne
3 Réservoir 7 Couvercle
4 Refoulement de la pompe 8 Boîtier du filtre
3.2 Transport et déballage
 Après le déballage, vérifier la complétude de la livraison et l'absence de dommage.
 Signaler sans délai au transporteur des dommages éventuels.
 Rassembler les pièces de l'emballage et les diriger vers un point de collecte agréé.

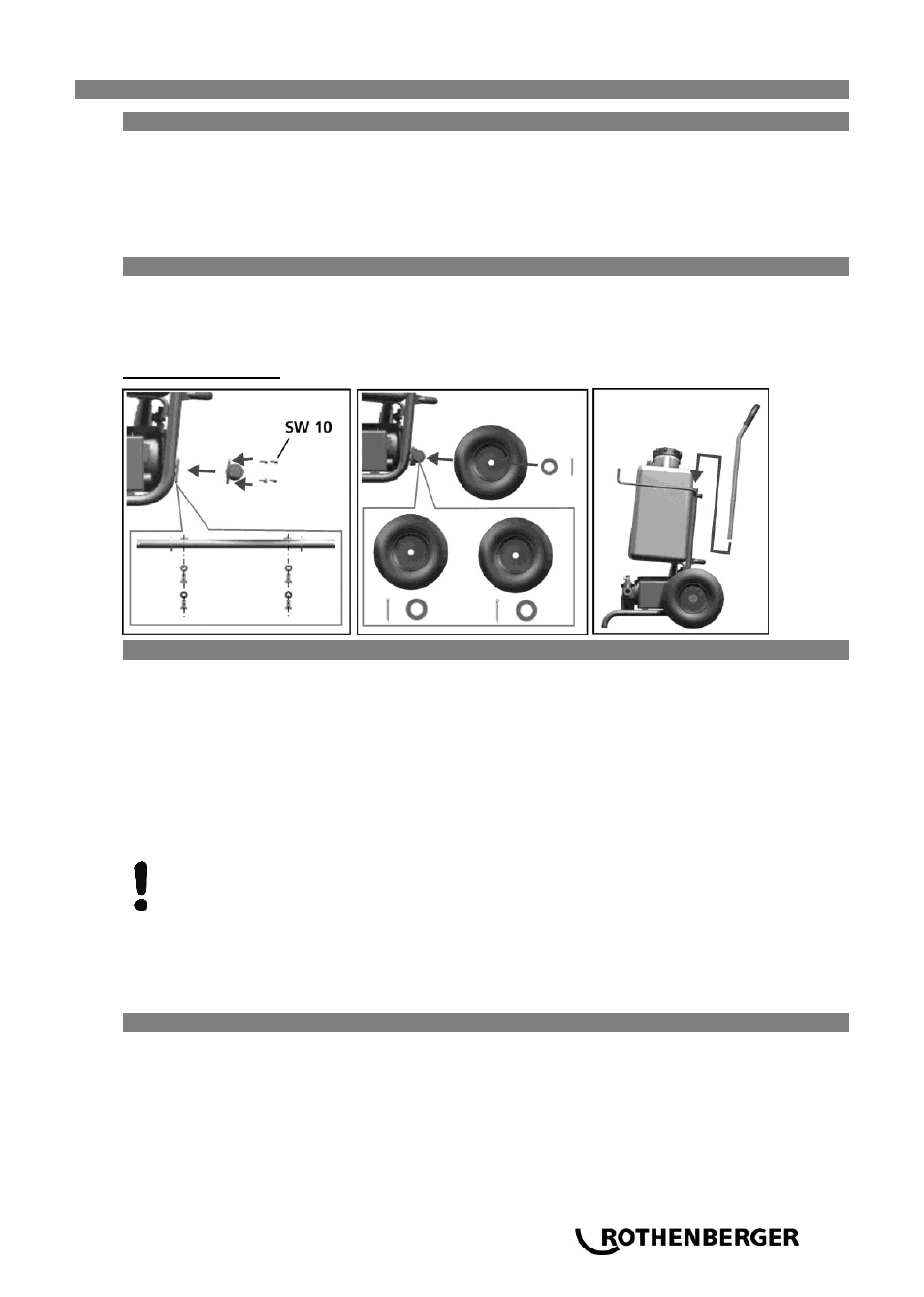

Notice de montage:
3.3 Montage et mise en service (B)
 Raccorder la conduite de remplissage (1) de la pompe (4) (fig-B1).
 Fixer la conduite du circuit retour (2) (fig-B2).
 Brancher la conduite de refoulement (1) et la conduite circuit retour (2) sur l'ensemble de
robinetterie KFE (vannes pour vidange et remplissage du circuit) (fig-B3).
 Remplir le réservoir (3) et ouvrir la vanne (6) (fig-B4).
 Brancher le câble du moteur de la pompe sur la tension secteur (fig-B5).
 Mettre en route la pompe (fig-B6).
 Ouvrir le couvercle (7) du réservoir pour assurer la circulation d'air.
Prudence: noter le niveau du fluide caloporteur dans le réservoir et faire un appoint si
nécessaire pour éviter l'introduction d'air dans le circuit de l'installation de chauffage
solaire.
 Rincer le circuit de l'installation avec le fluide.
Contrôler par la fenêtre sur le filtre (8) ou en regardant par l'ouverture du réservoir s'il y a encore
des bulles d'air dans le fluide. Continuer le rinçage jusqu'à disparition complète des bulles d'air
dans le fluide.
3.4 Fin d'opération
Après le rinçage et le remplissage:
 Mettre à l'arrêt la pompe.
 Fermer les vannes de l'ensemble robinetterie KFE sur les circuits aller et retour.
 Ouvrir la vanne de l'ensemble robinetterie KFE pour la circulation du fluide dans le circuit de
l'installation solaire.
Ouvrir le filtre à l'entrée de la pompe pour dépressuriser le circuit entre la sortie de la pompe et
l'ensemble robinetterie KFE. On peut ensuite débrancher facilement la conduite souple de cet
ensemble.
